vSAN 3 Nodi con vCenter nel vsanDatastore

In questo articolo andremo ad installare e configurare un ambiente VMware vSphere 7.0.3 con vSan avendo il vCenter ospitato all’interno di vSan stessa.

Procediamo per step.

1 – Installazione di ESXi

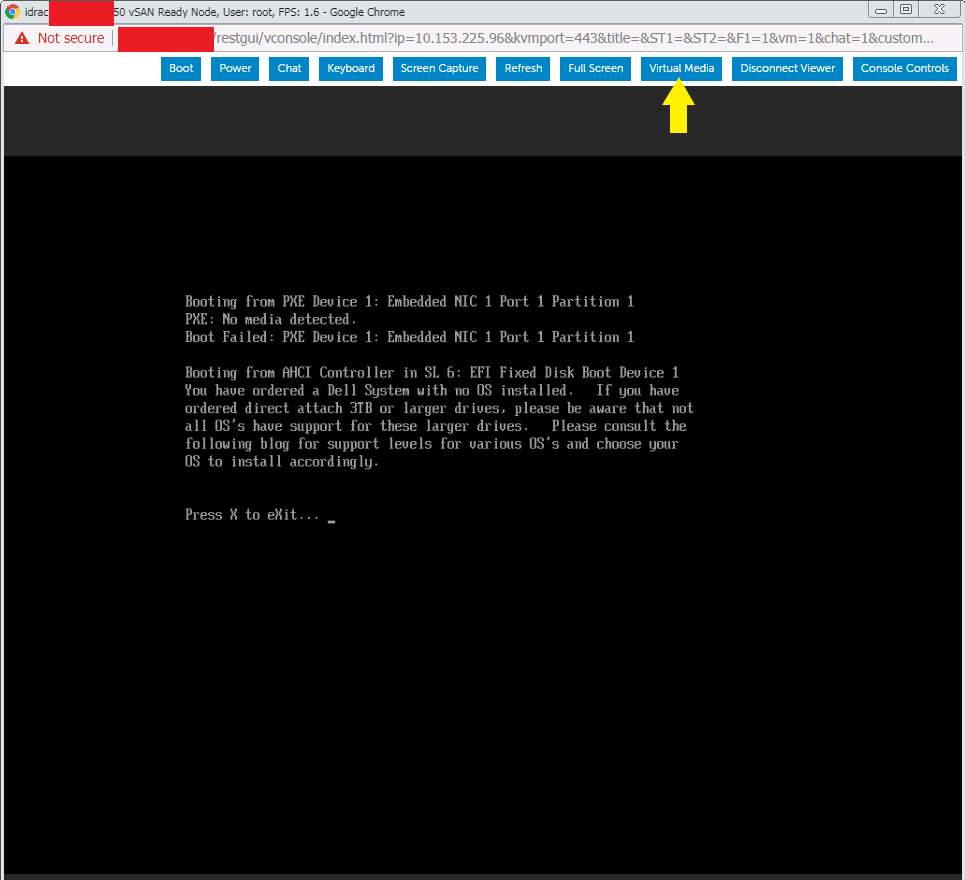

  • Accedere all’iDrac del nodo (o alla iLO)

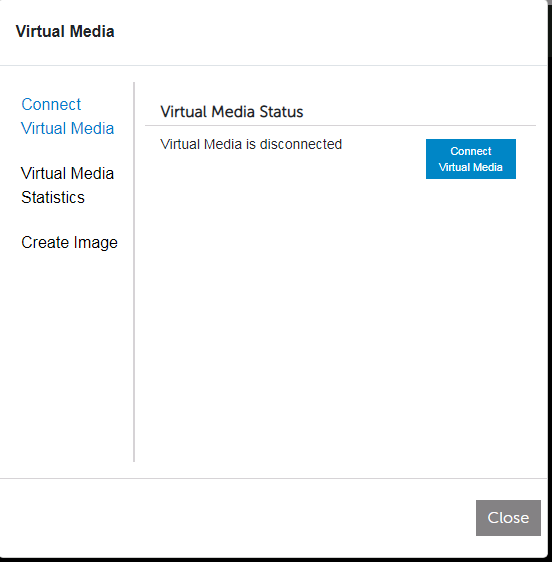

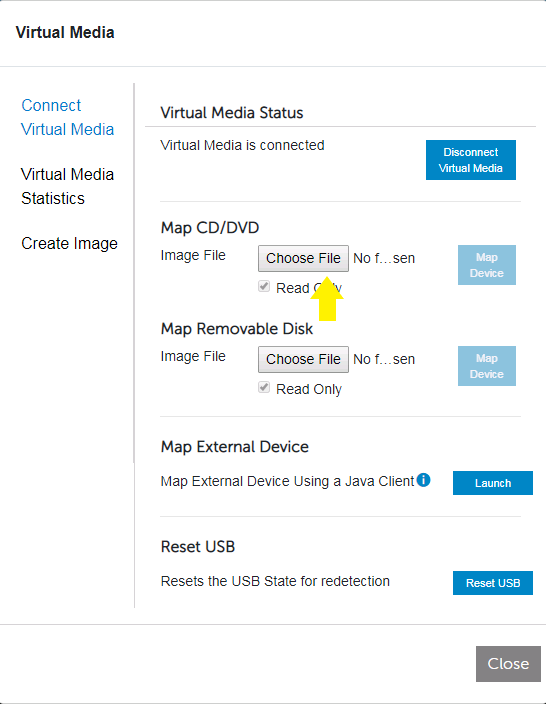

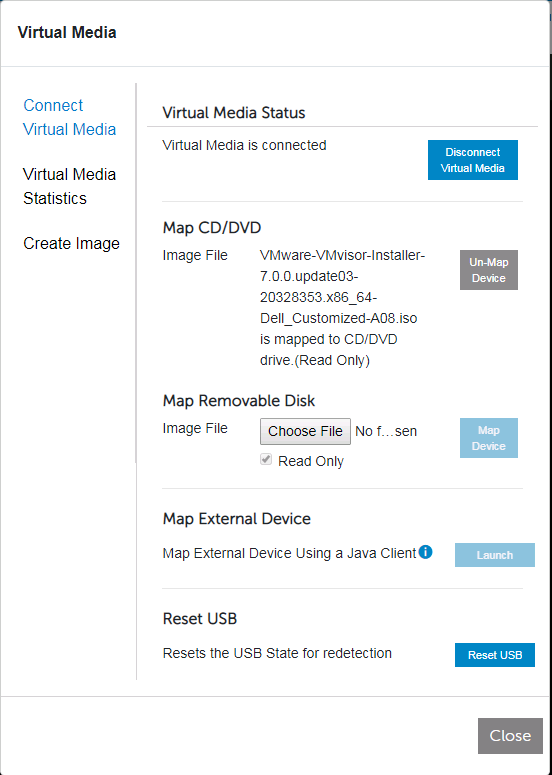

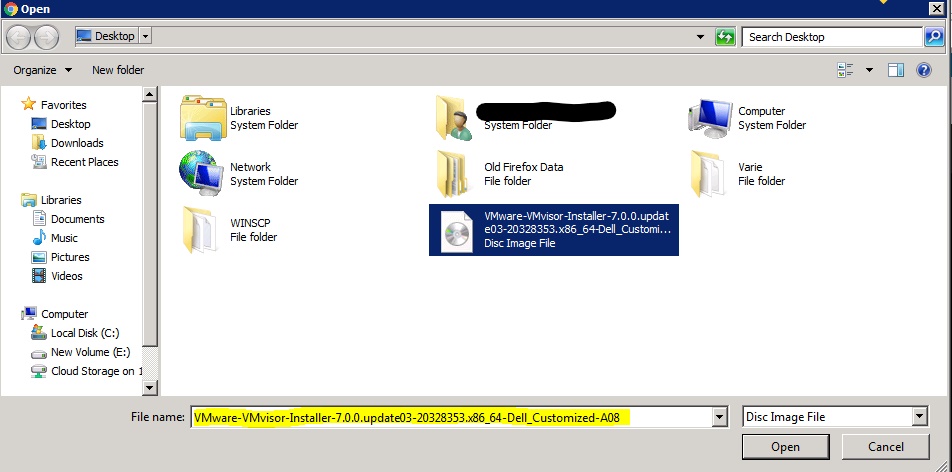

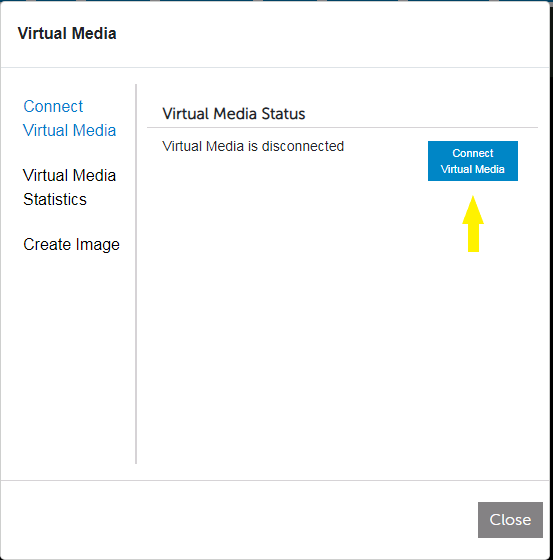

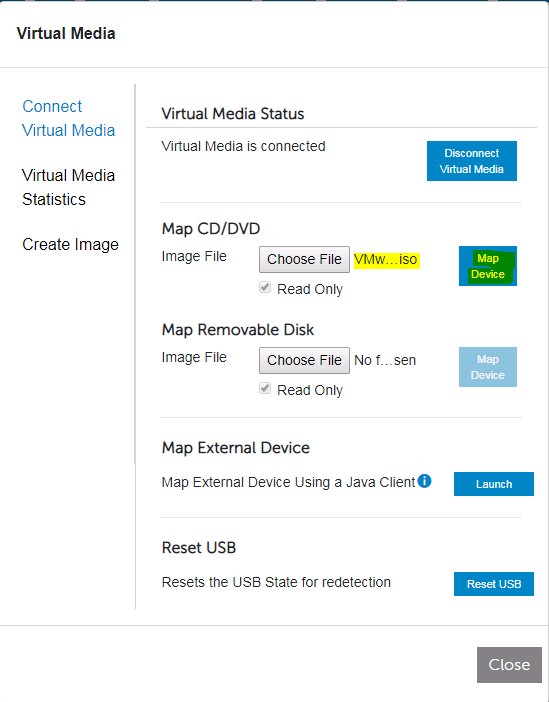

  • Caricare l’immagine dell’Hypervisor nel Virtual Drive

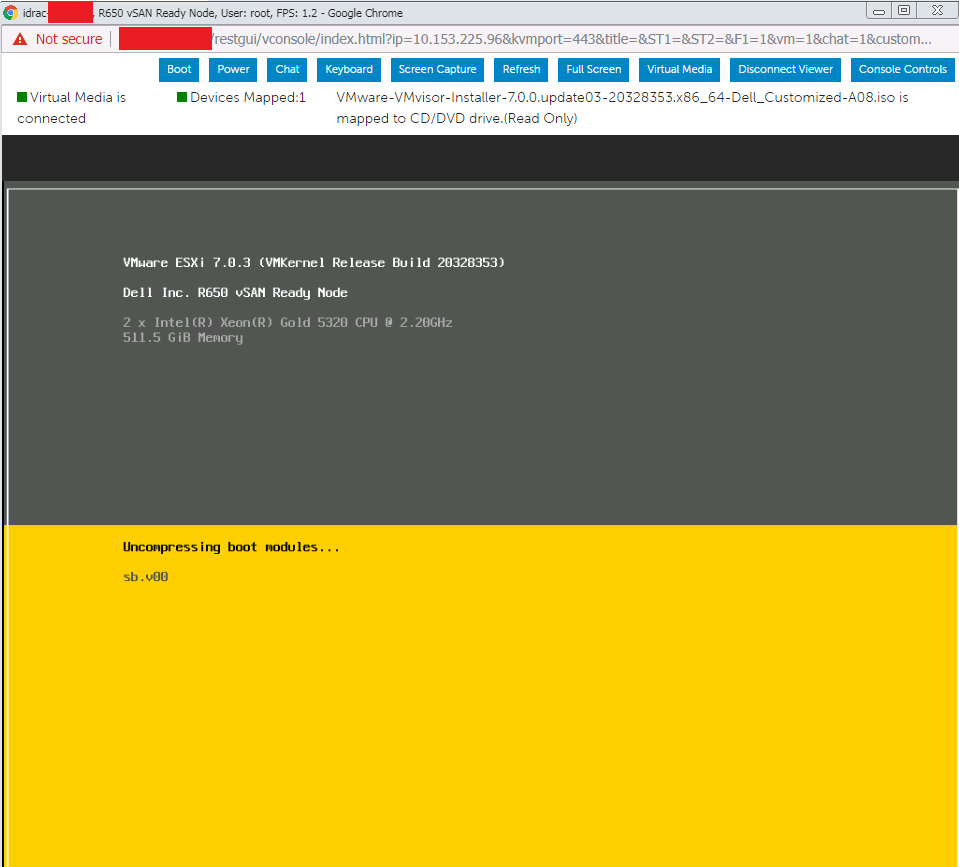

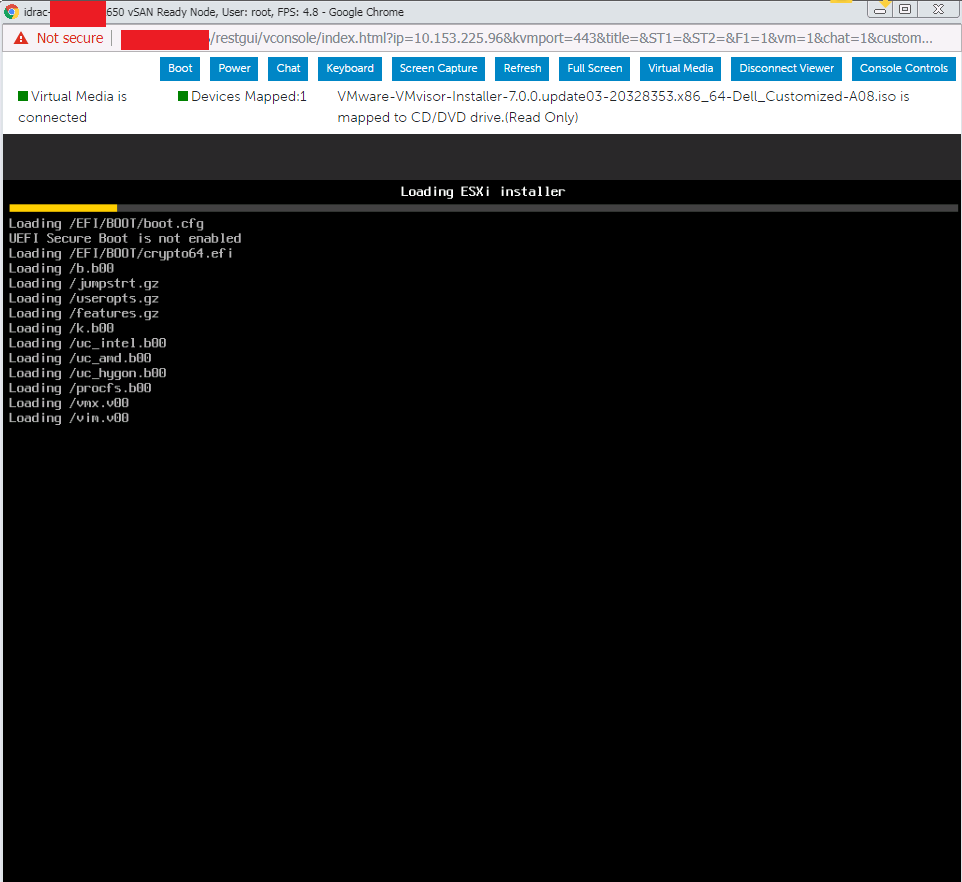

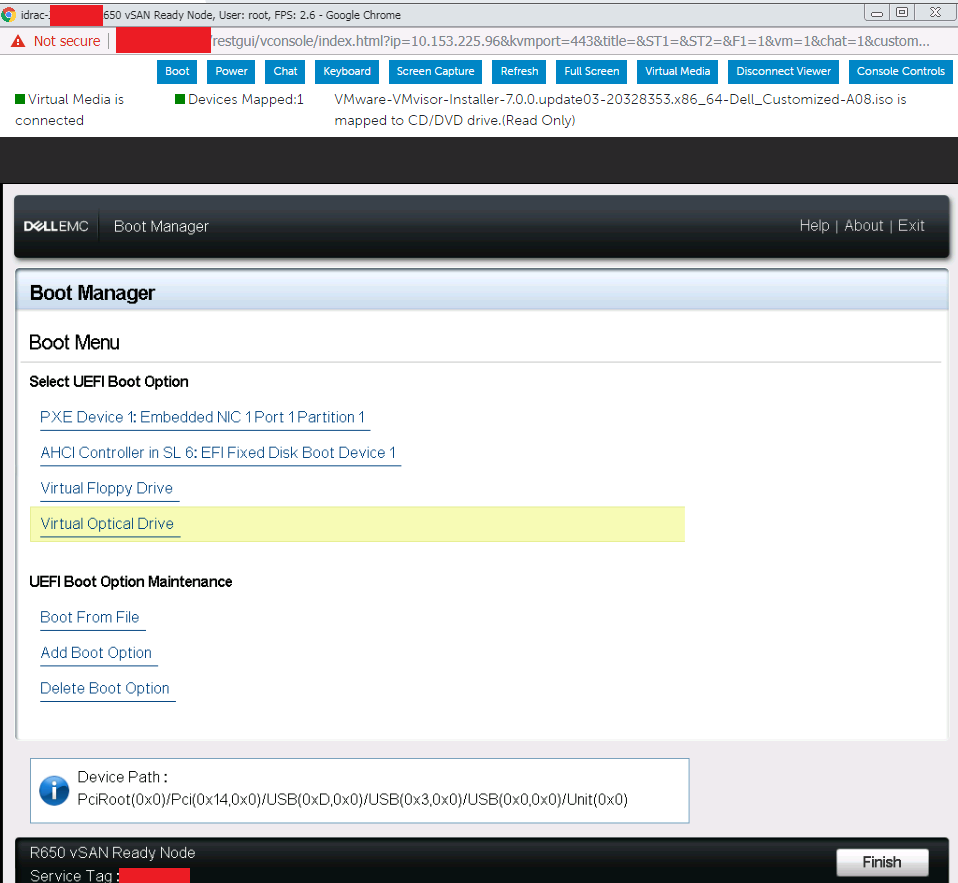

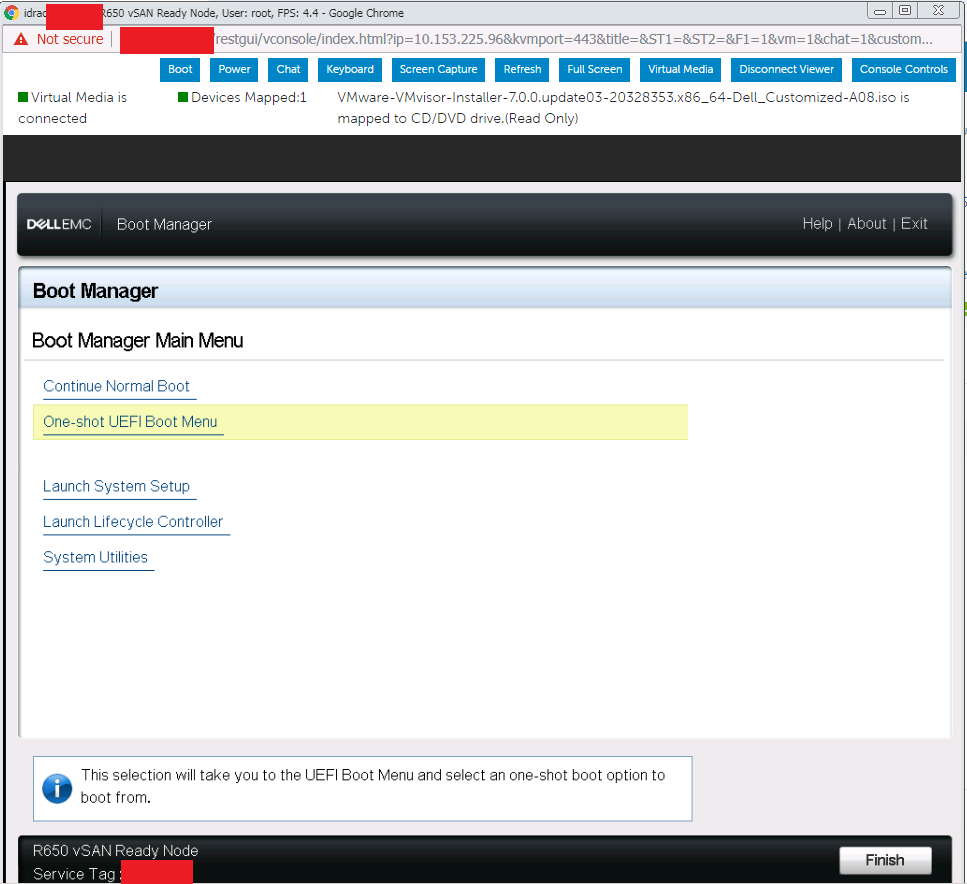

  • Fare il boot del nodo da virtual drive

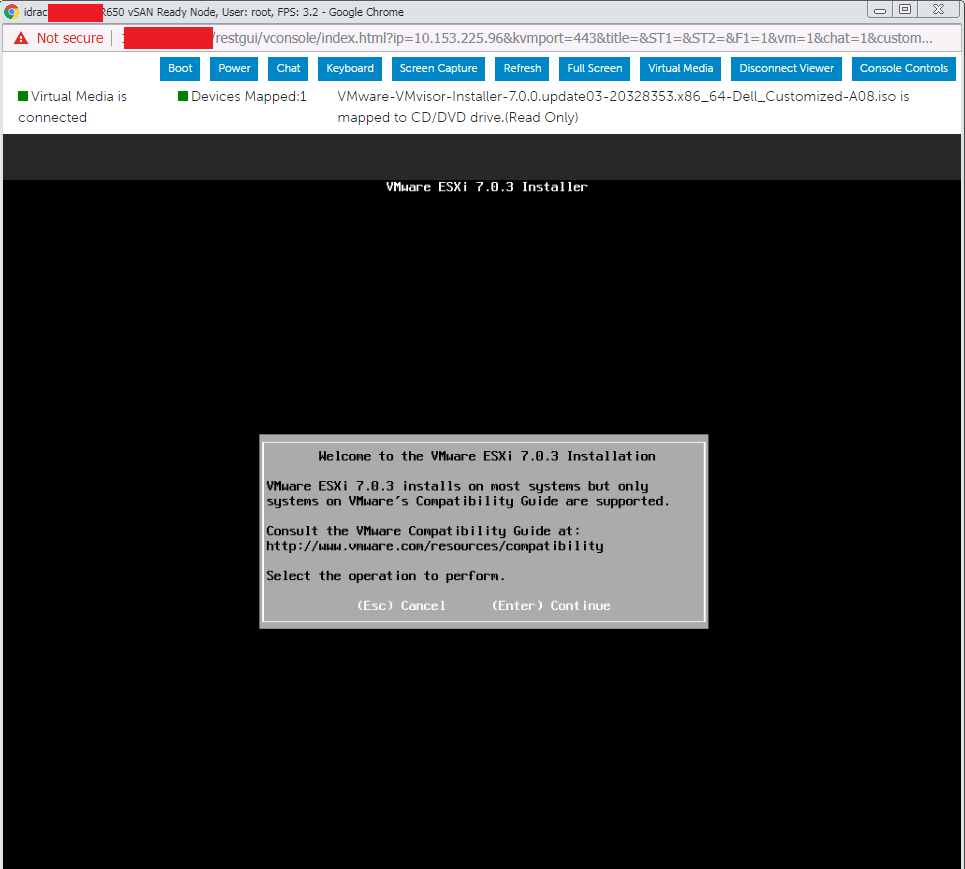

  • Premere Enter

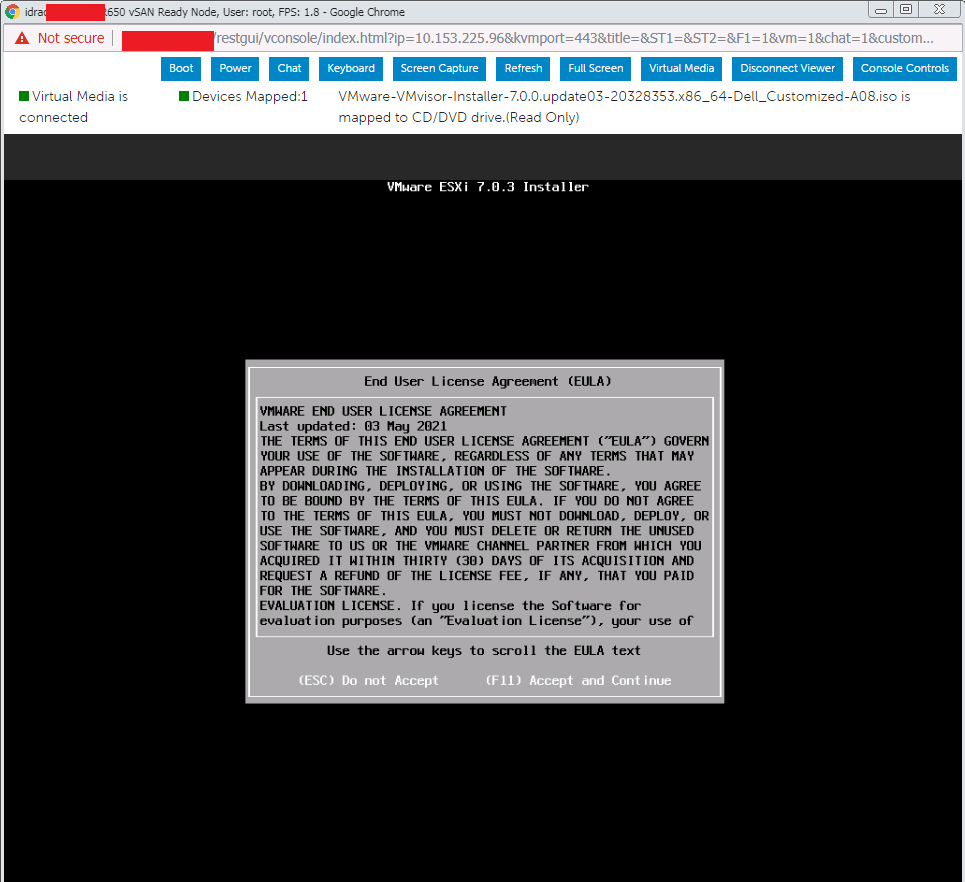

  • Accettare l’EULA premendo F11

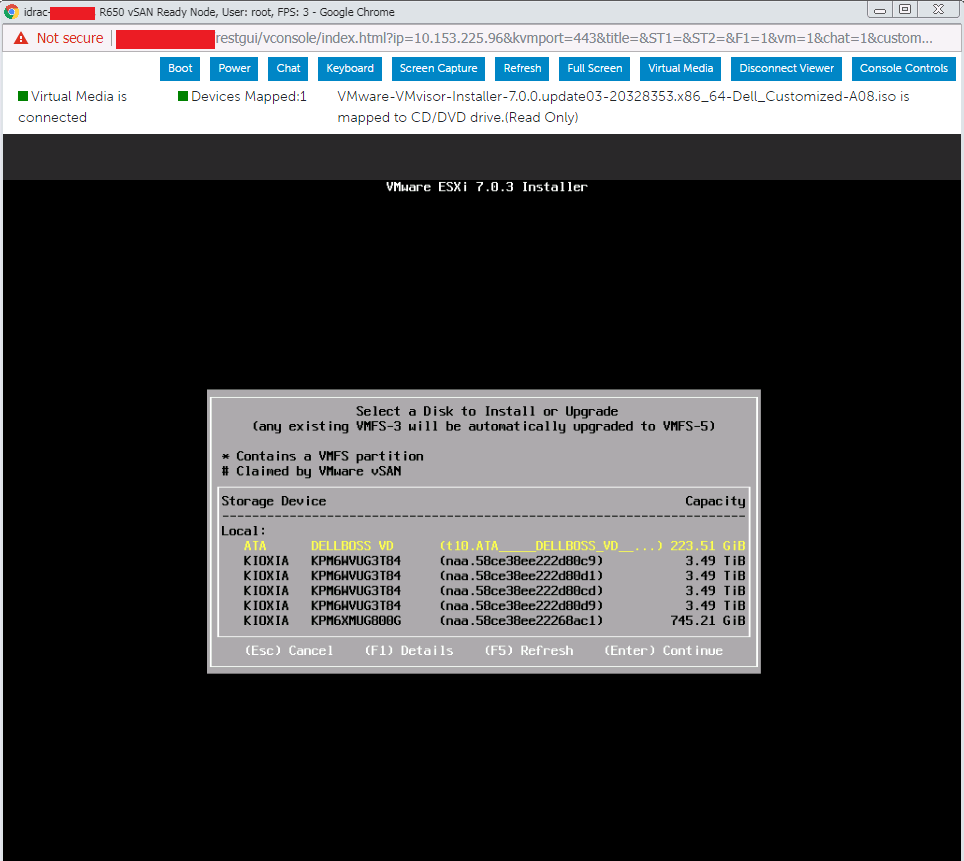

  • Selezionare la Boss Card e premere Enter

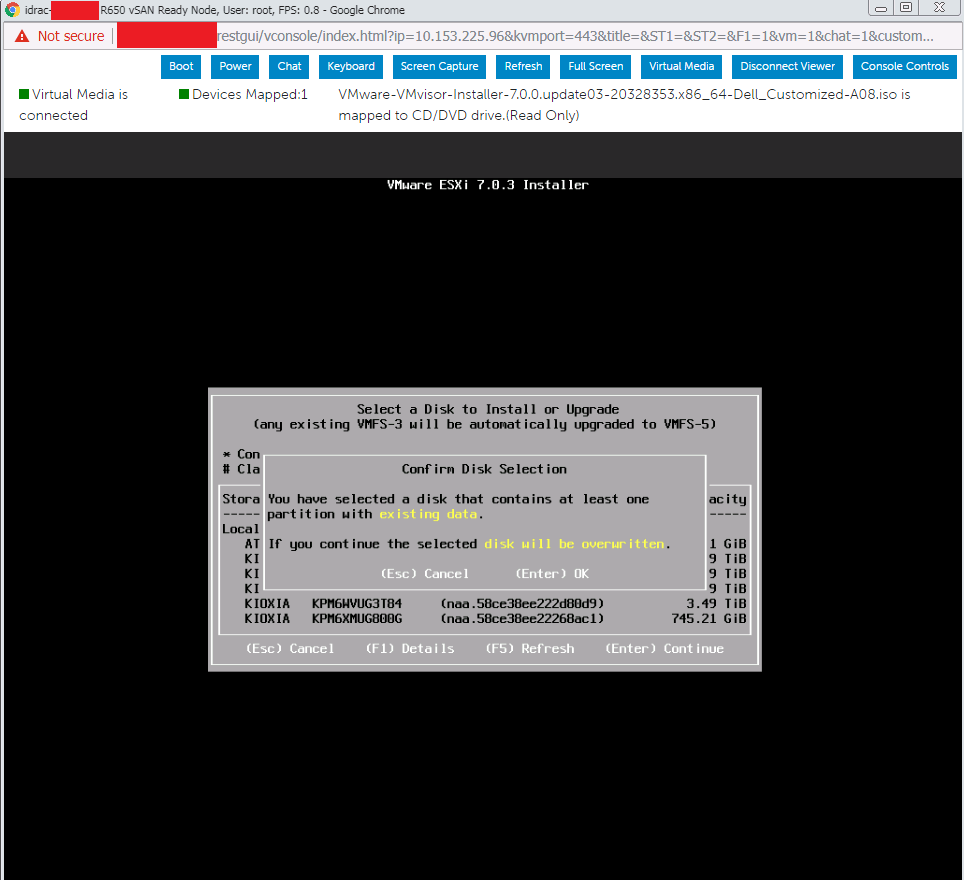

  • Premere Enter per dare l’OK

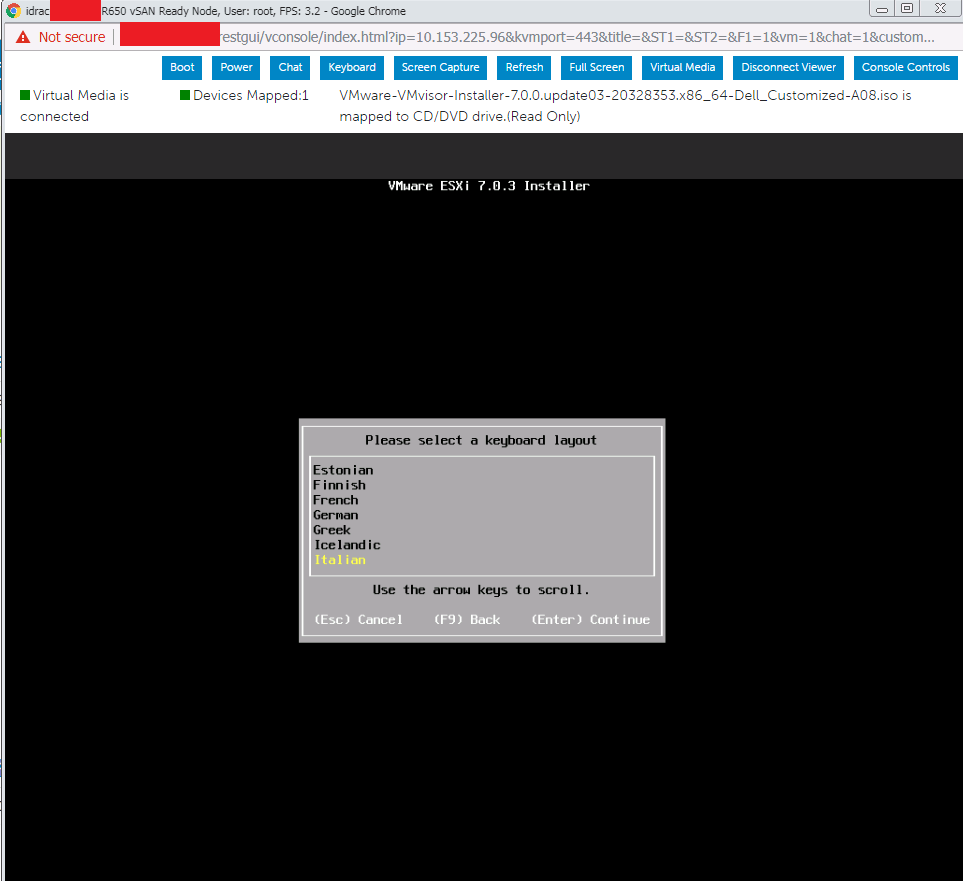

  • Selezionare la lingua e premere Enter

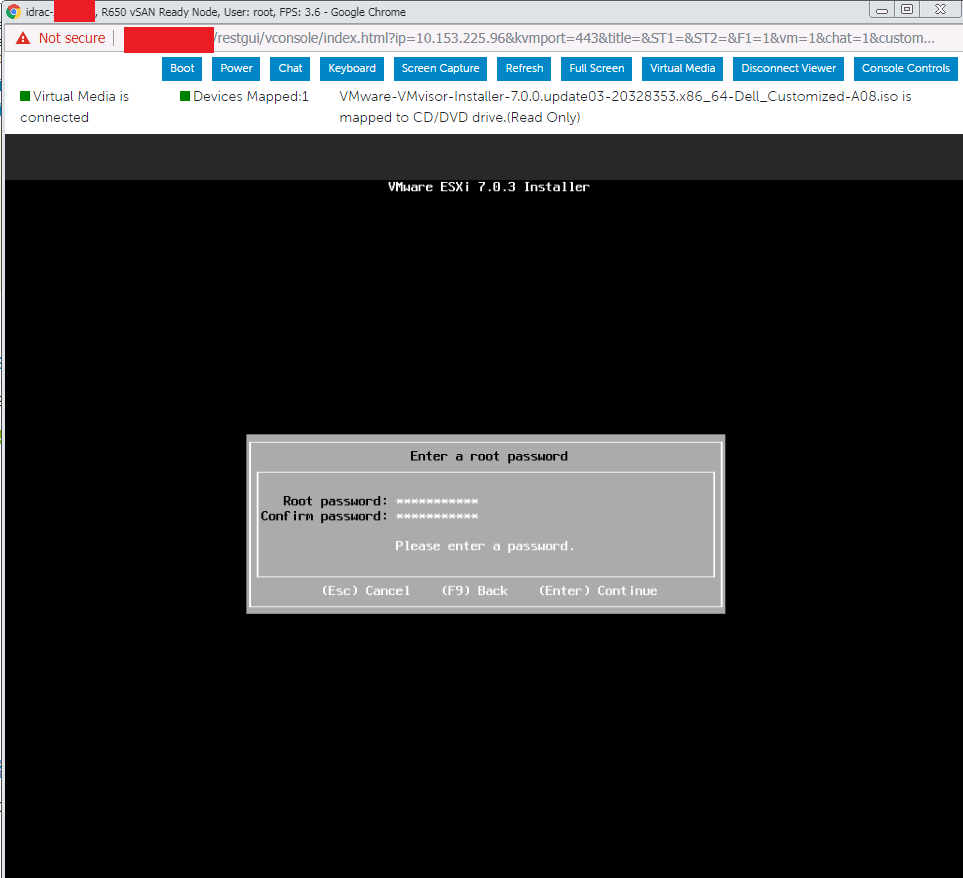

  • Inserire la password di root e premere Enter

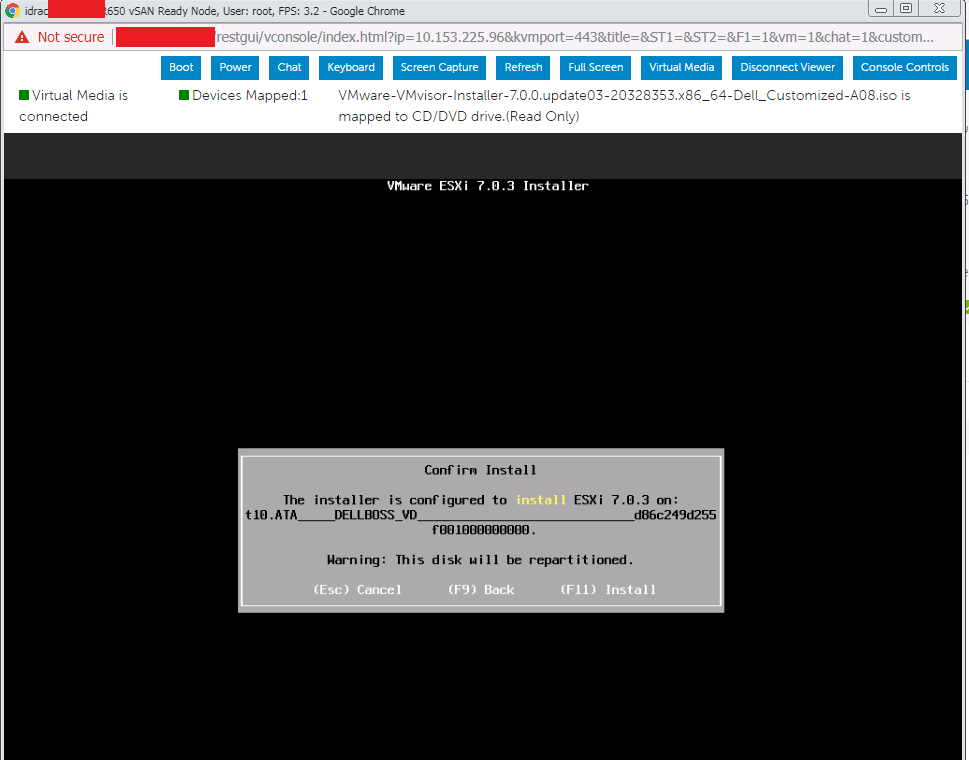

  • Premere F11 per avviare l’installazione

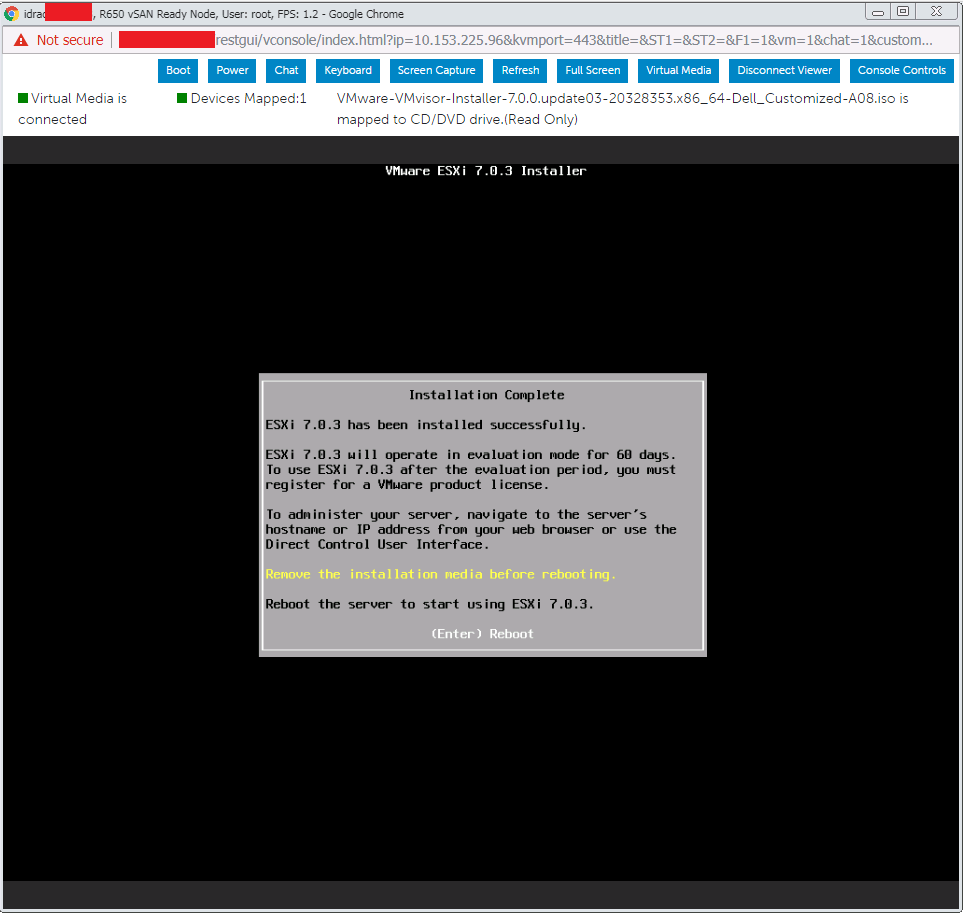

  • Attendere il termine dell’installazione e fare il reboot

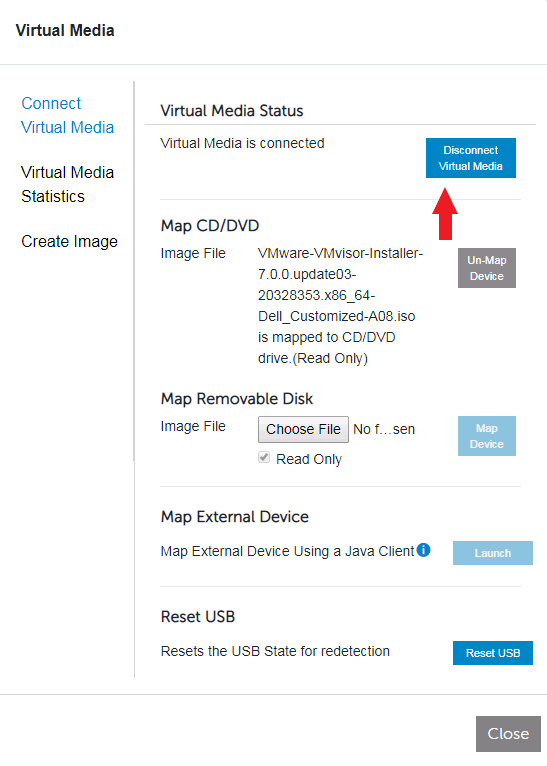

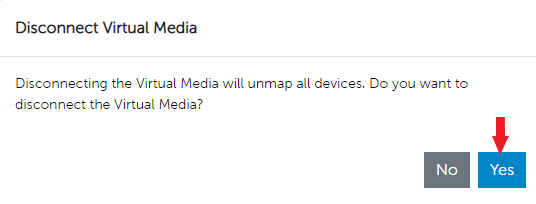

  • Rimuovere il Virtual Drive

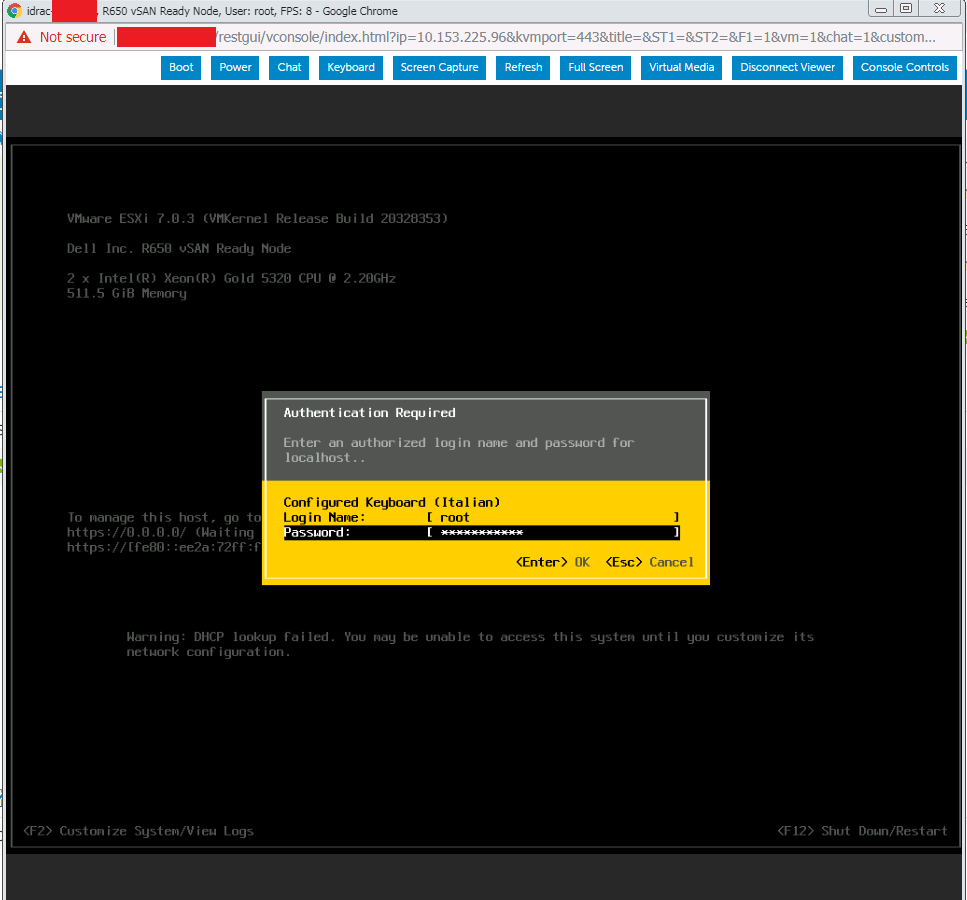

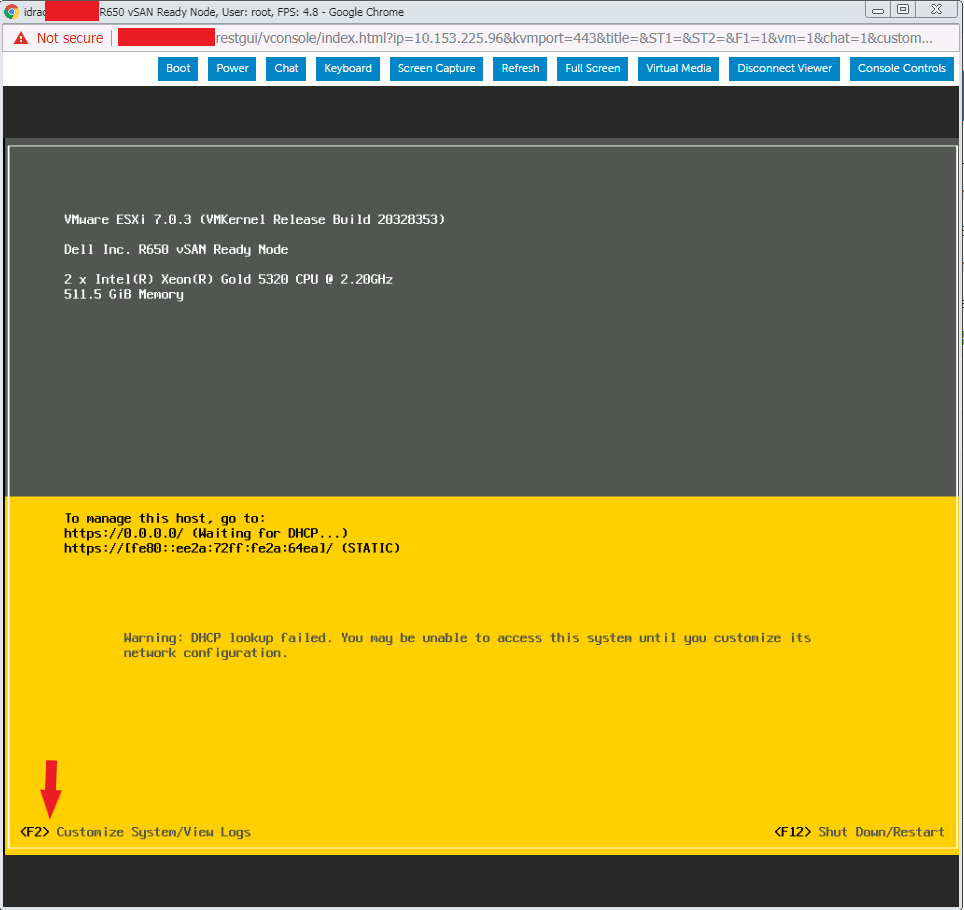

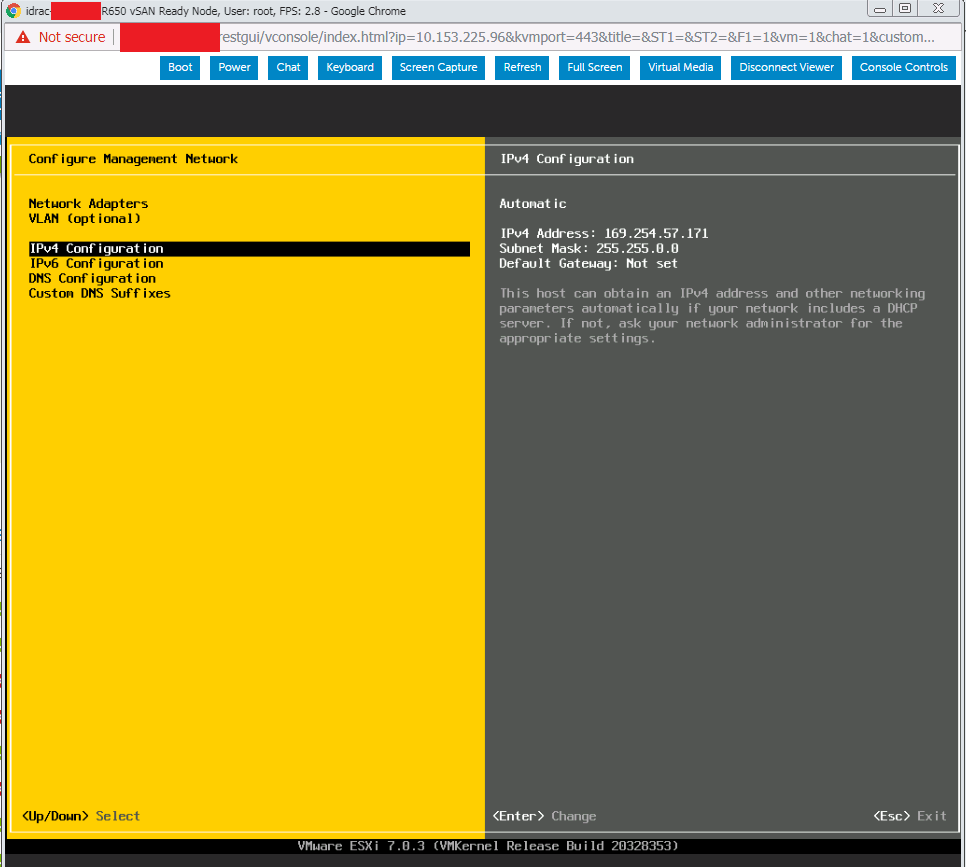

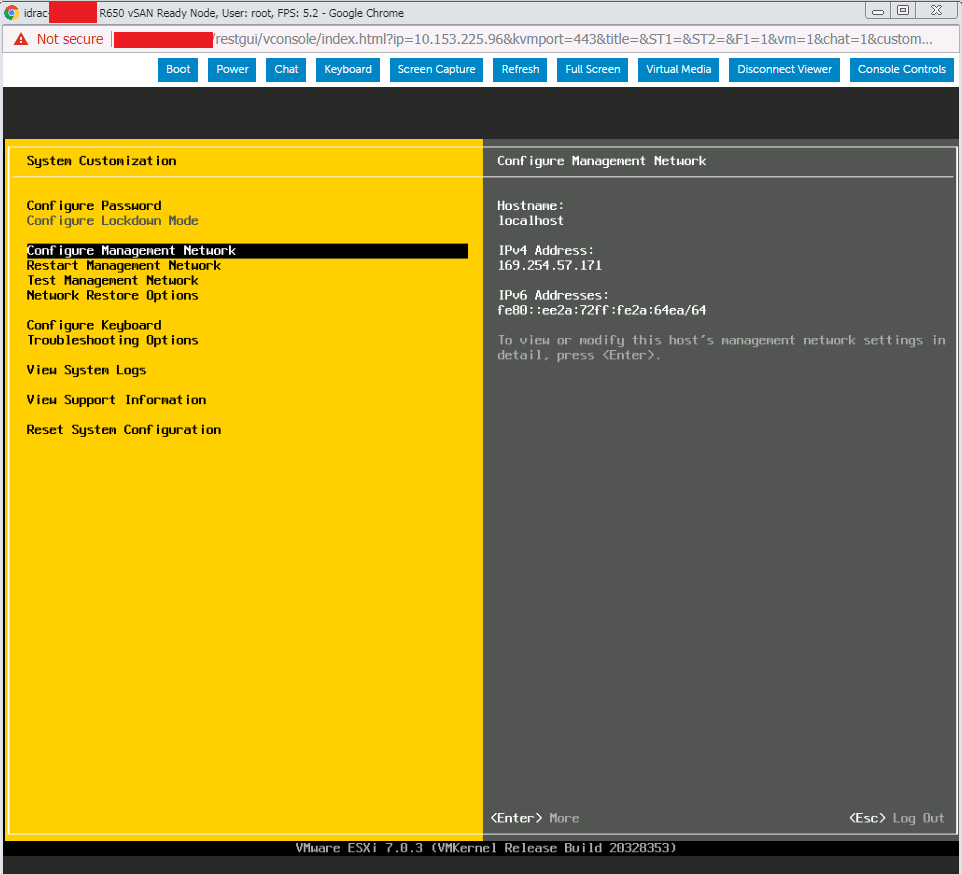

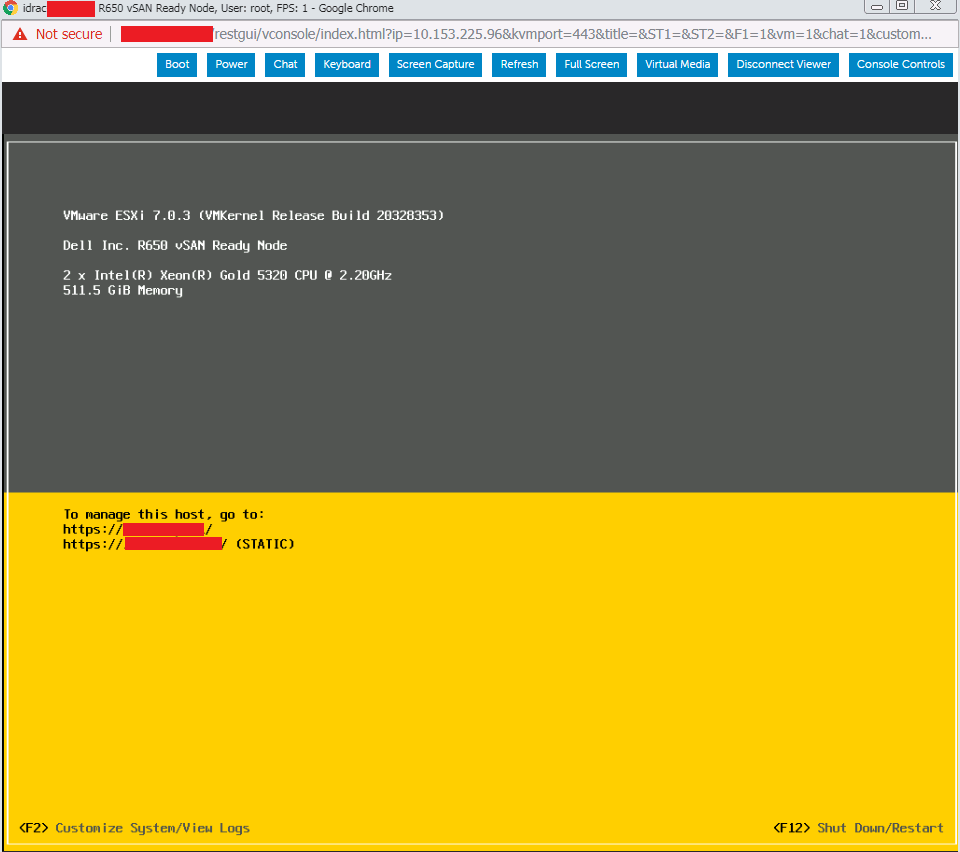

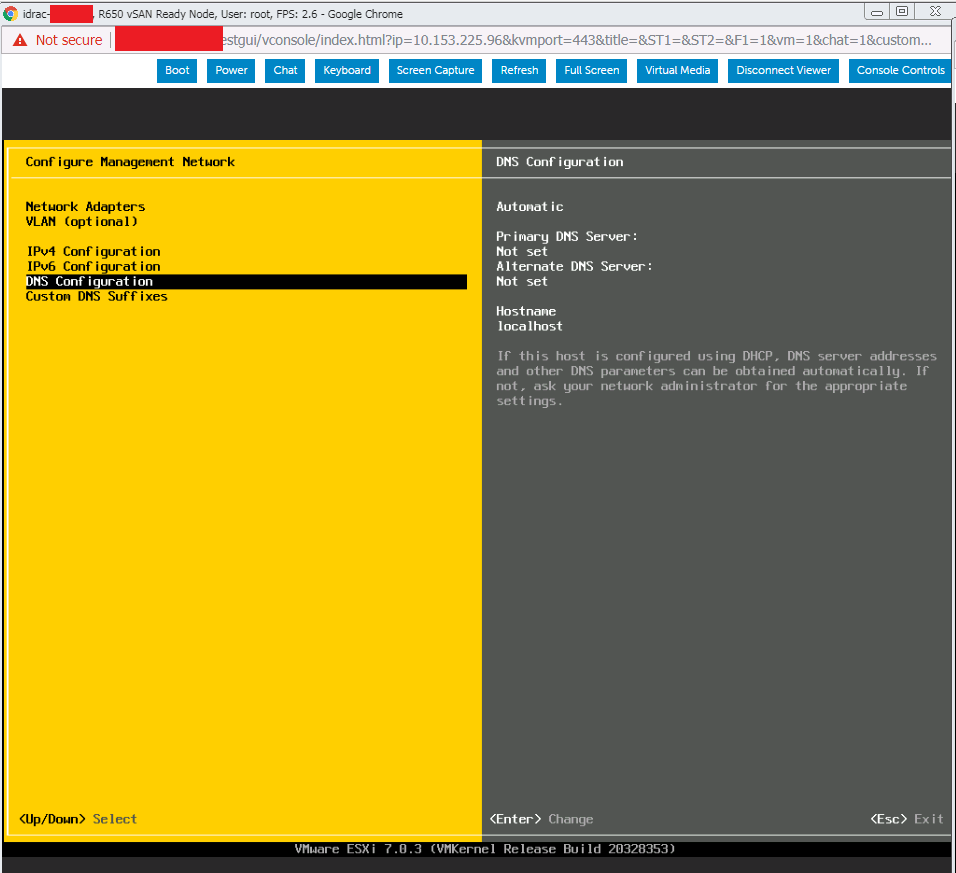

  • Una volta riavviato il nodo premere F2 per configurare la Network

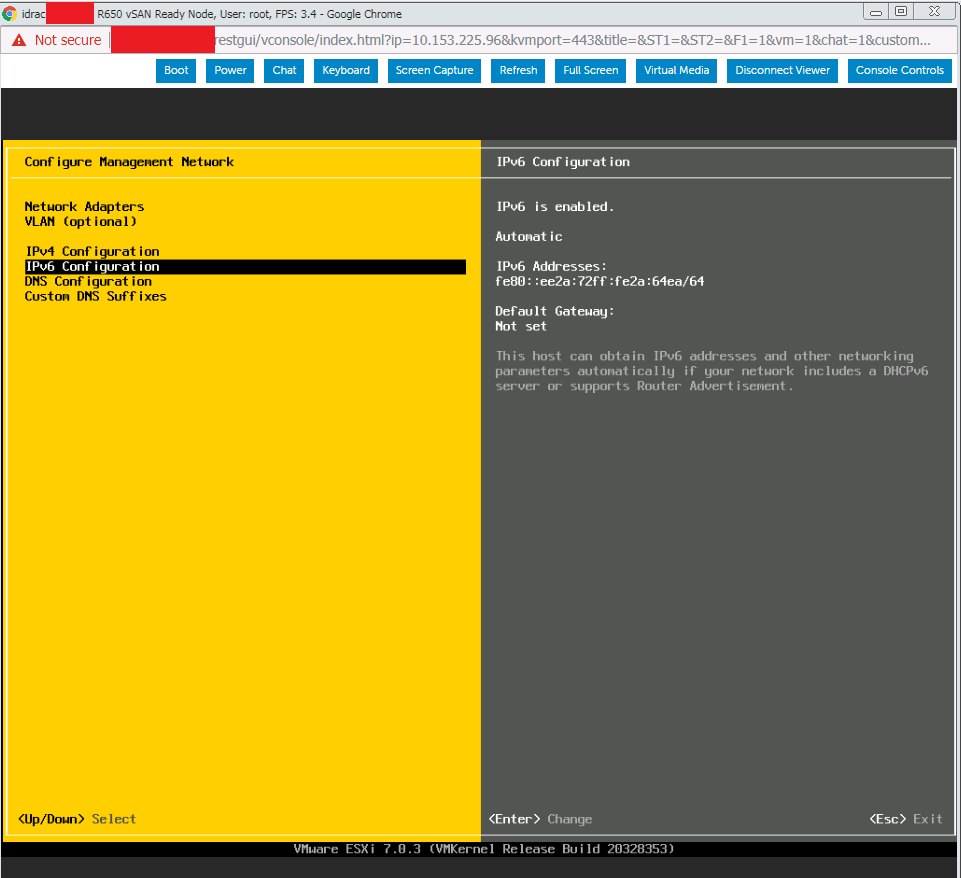

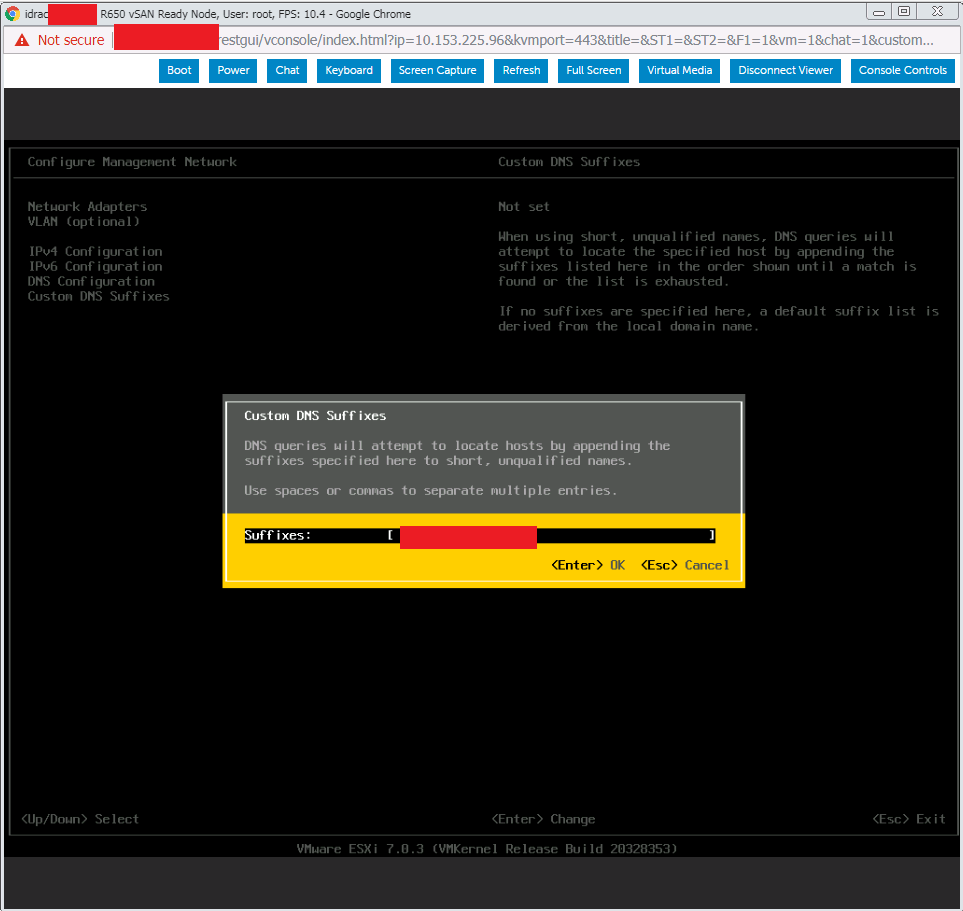

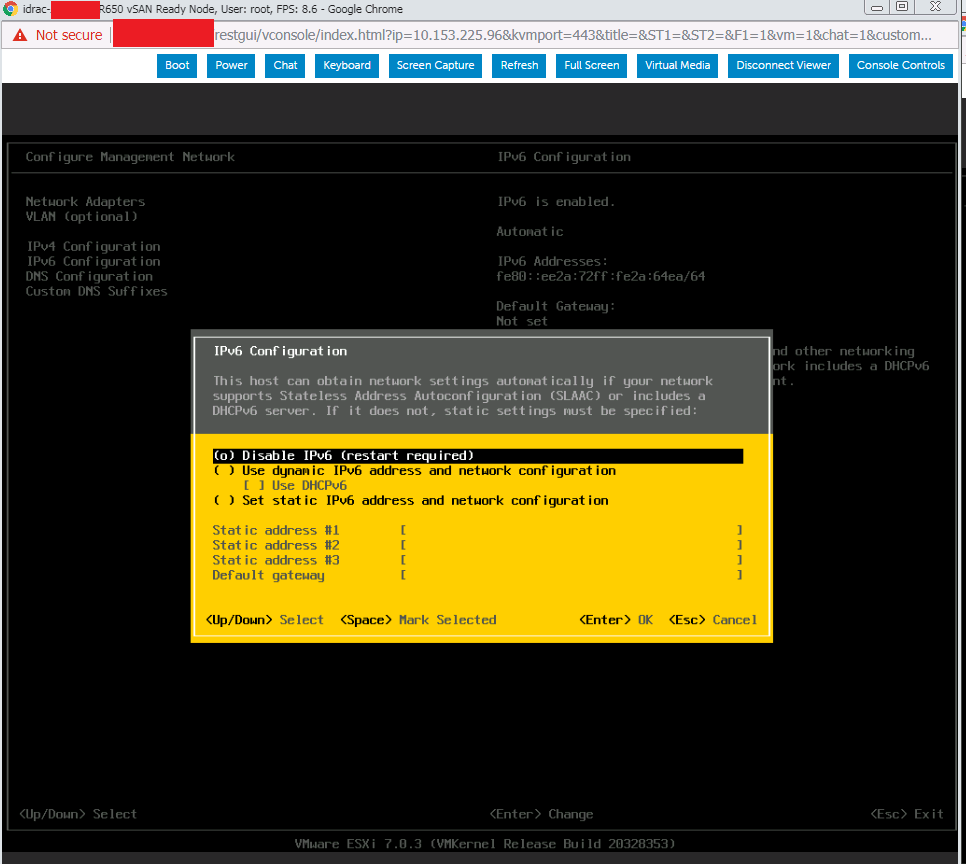

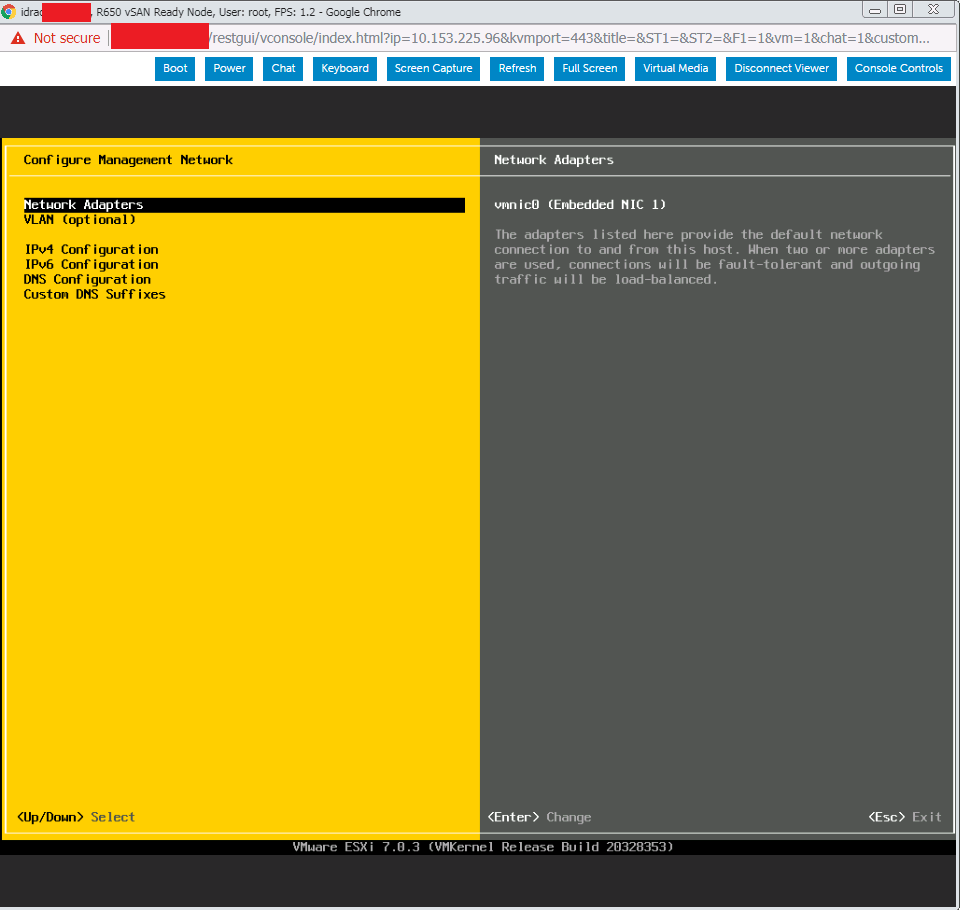

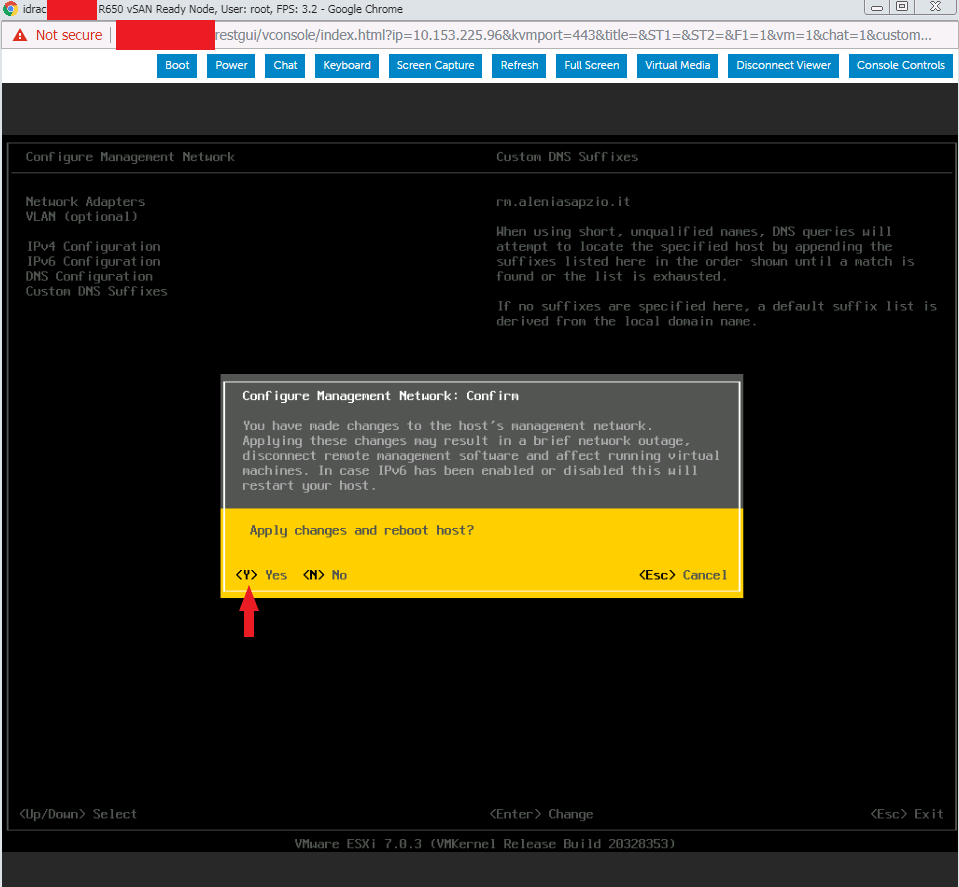

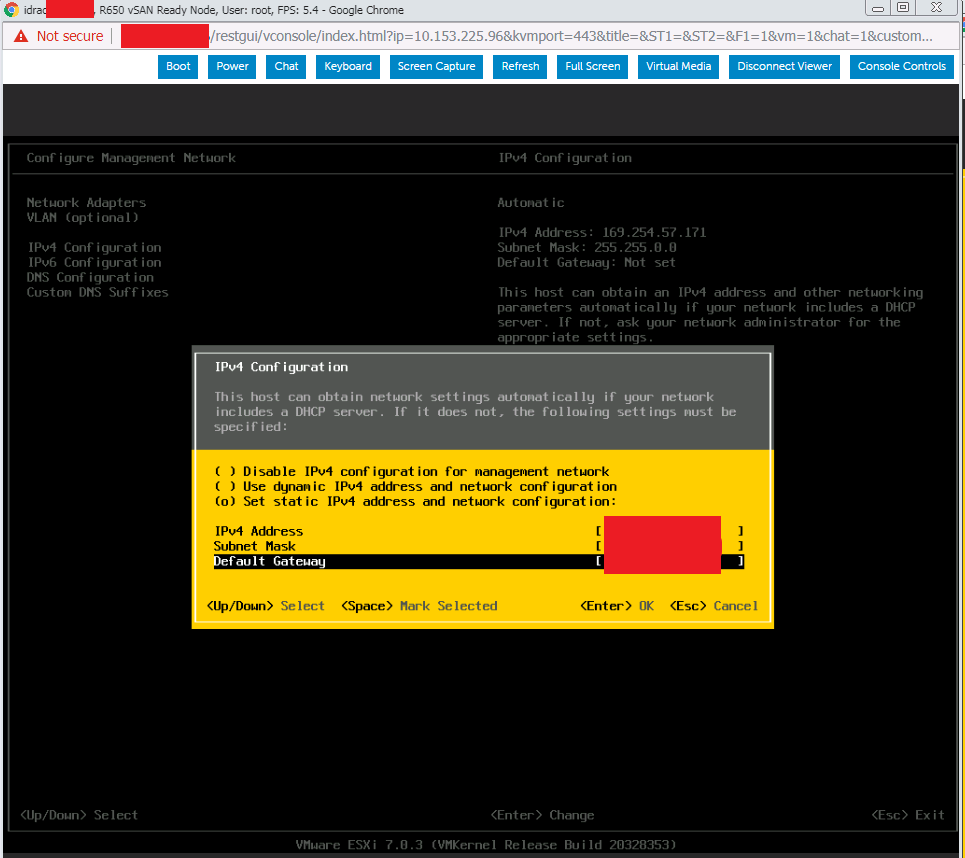

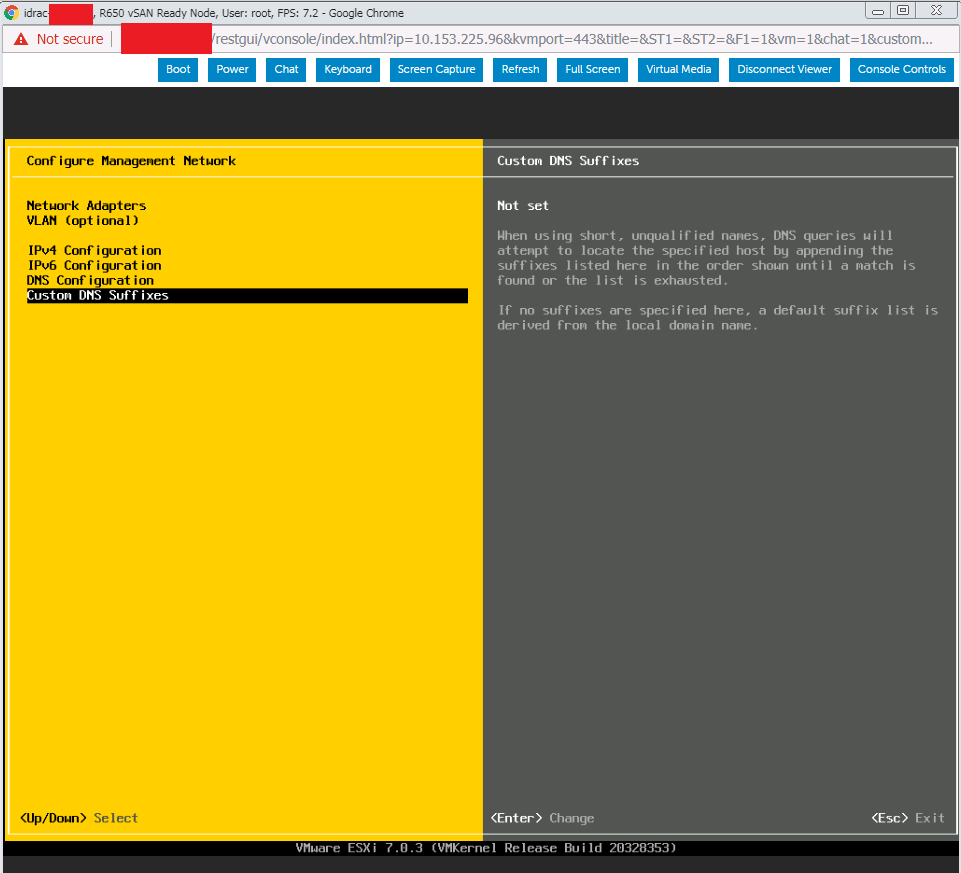

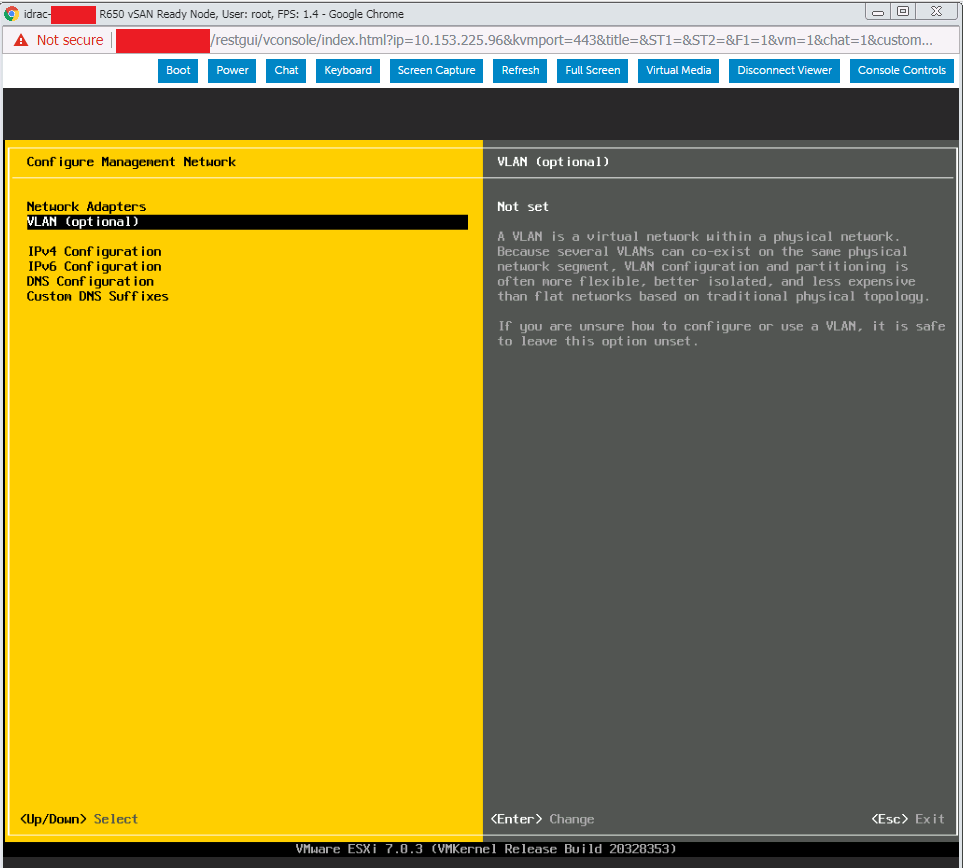

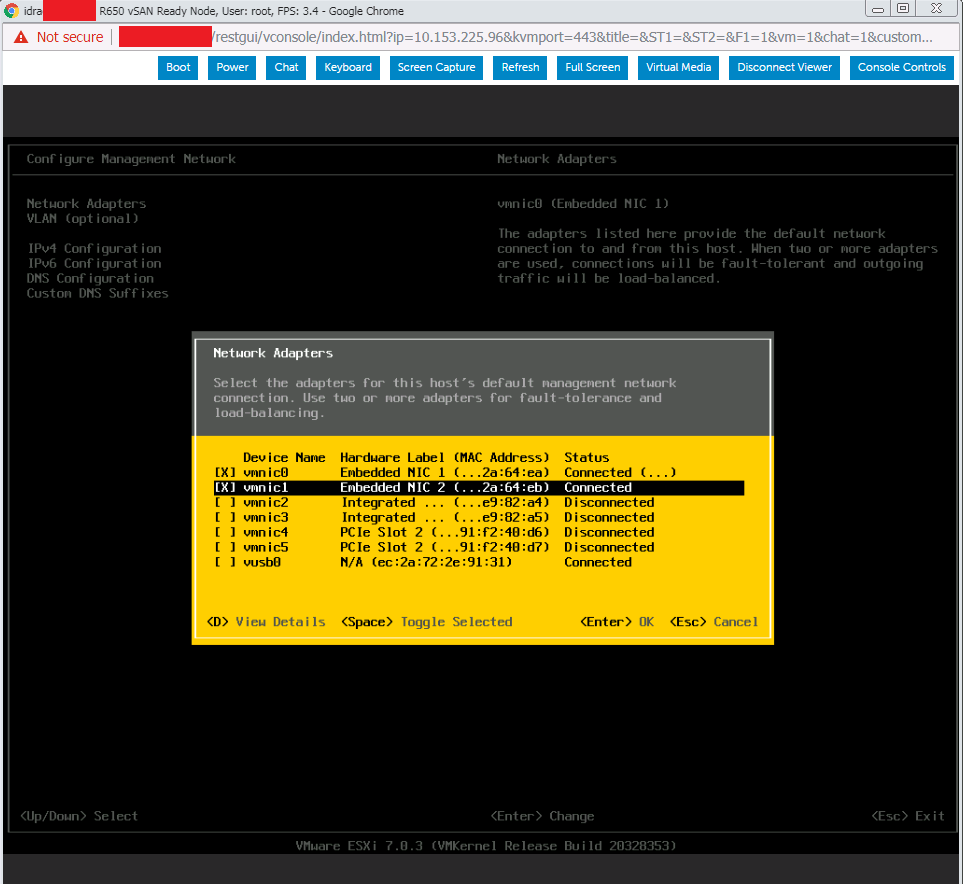

  • Andare a configurare i parametri come indicato e al termine riavviare

  • Ripetere la procedure per gli altri 2 nodi



2 – VCenter Deploy

Andiamo ora ad installare il nostro vCenter. Pur non avendo vSan ancora configurata è possibile fare il claim dei dischi sul primo nodo ESXi proprio per poter installare il vCenter.

Ovviamente è una situazione temporanea che andrà poi sistemata una volta aggiunti gli altri 2 Fault Domain.



Stage 1

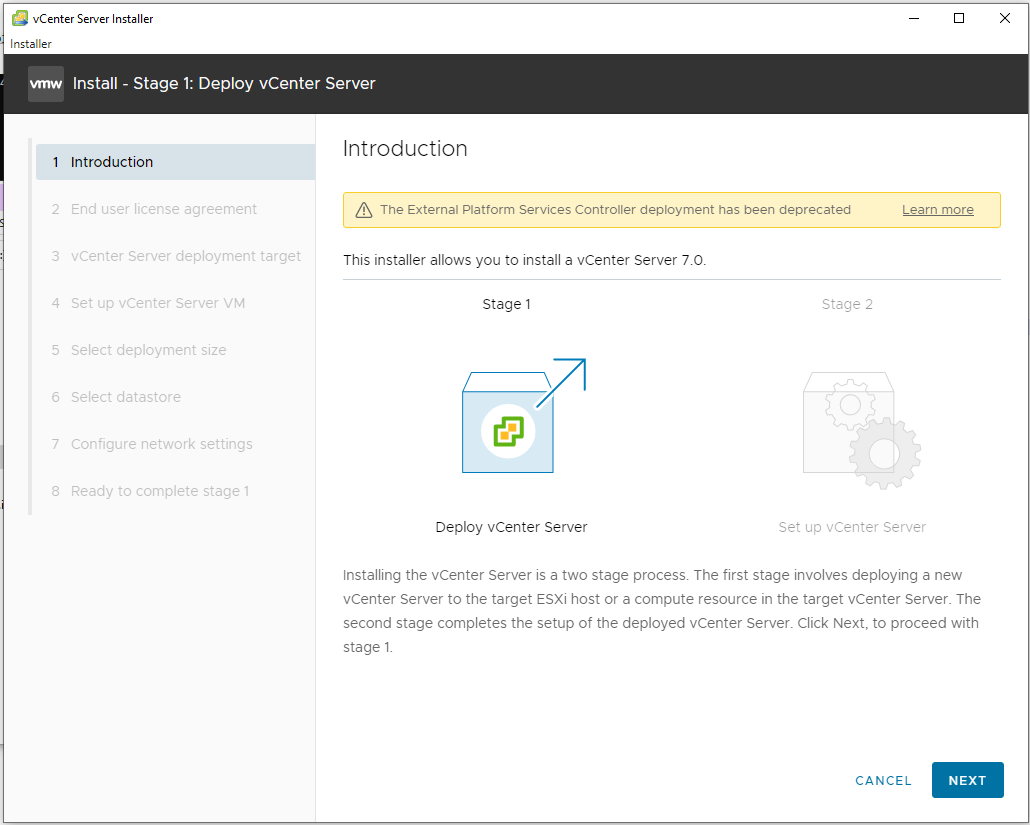

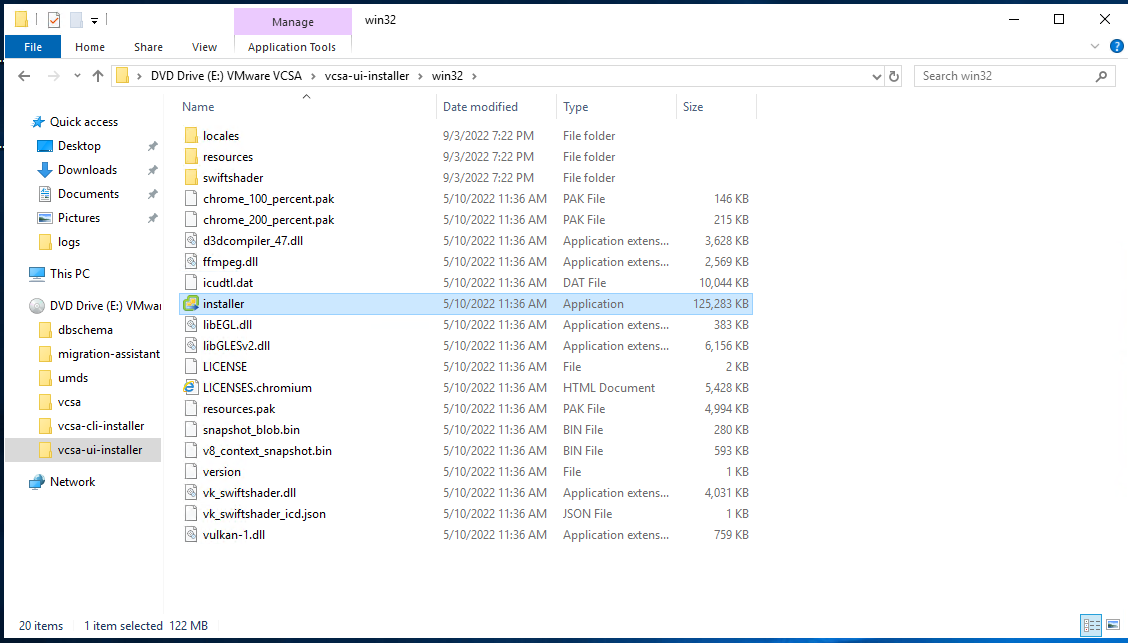

  • Doppio click sulla ISO della VCSA e far partire l’installer

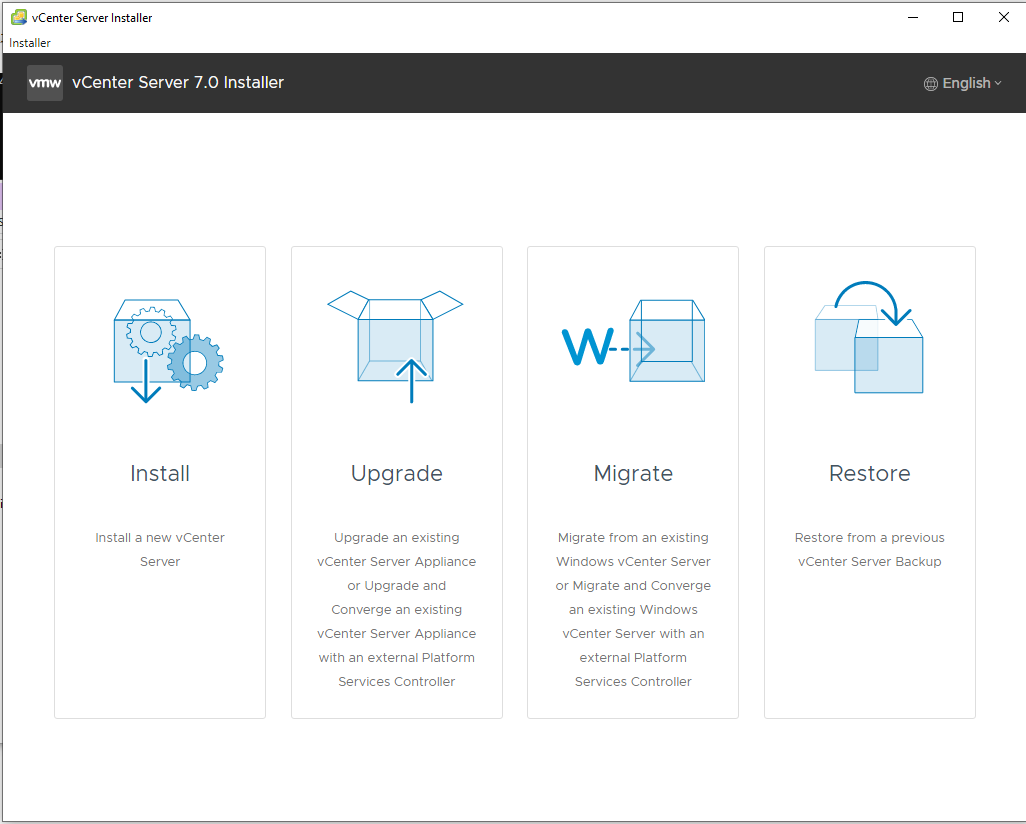

  • Cliccare su Install e successivamente su Next

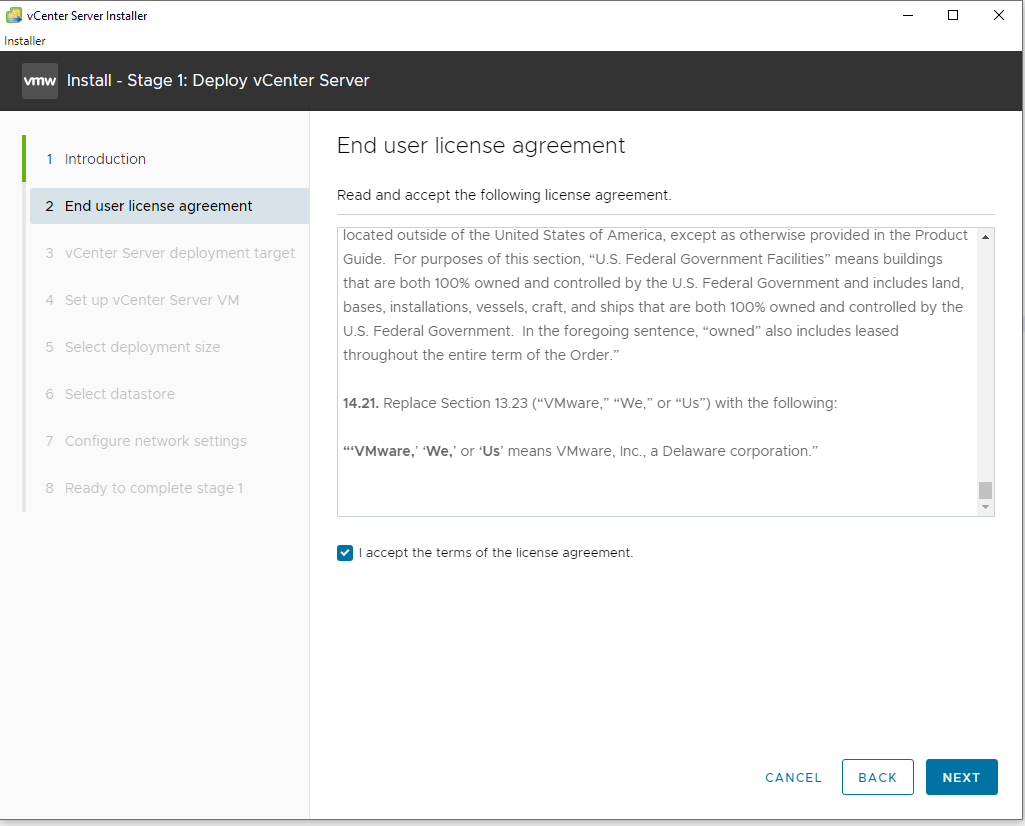

  • Accettare l’EULA e cliccare su Next

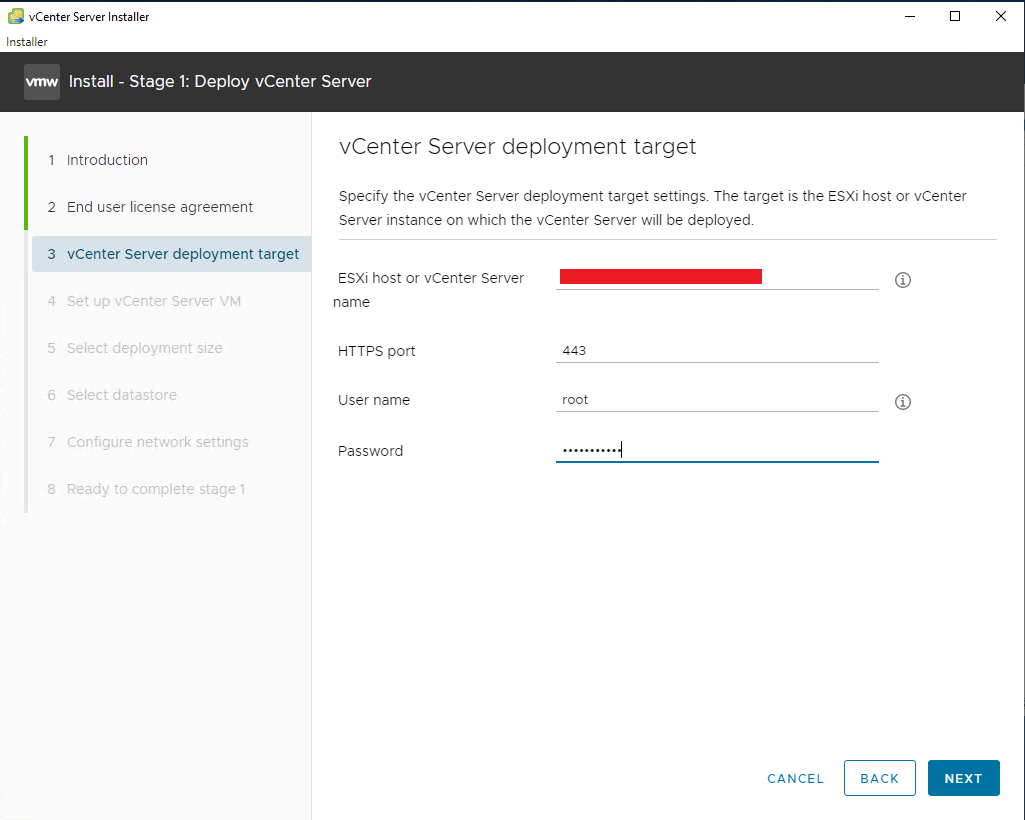

  • Inserire l’hostname dell’ESXi Target dove andrà ad attestarsi il vCenter ed inserire utente root e password. Cliccare poi su Next

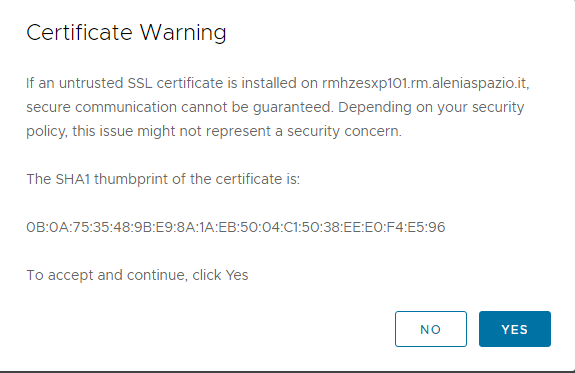

  • Accettare il certificato

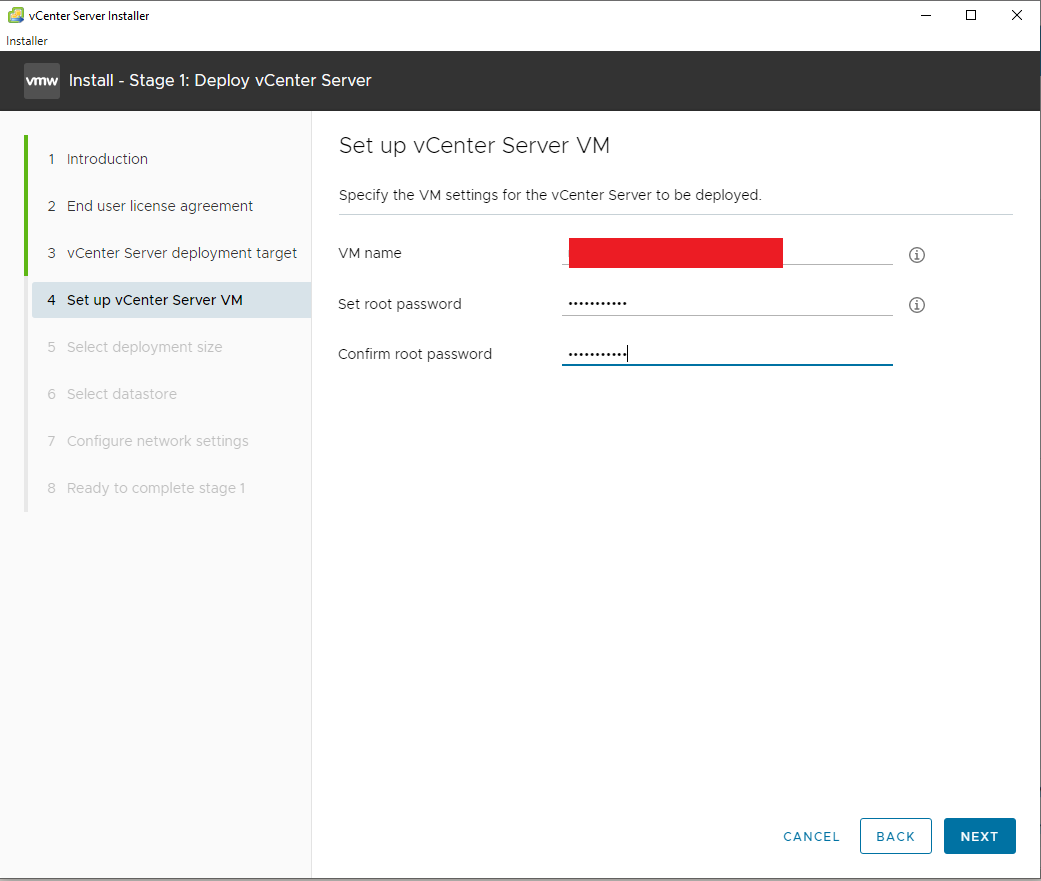

  • Inserire il nome della VM vCenter e settare la password di root. Cliccare su Next

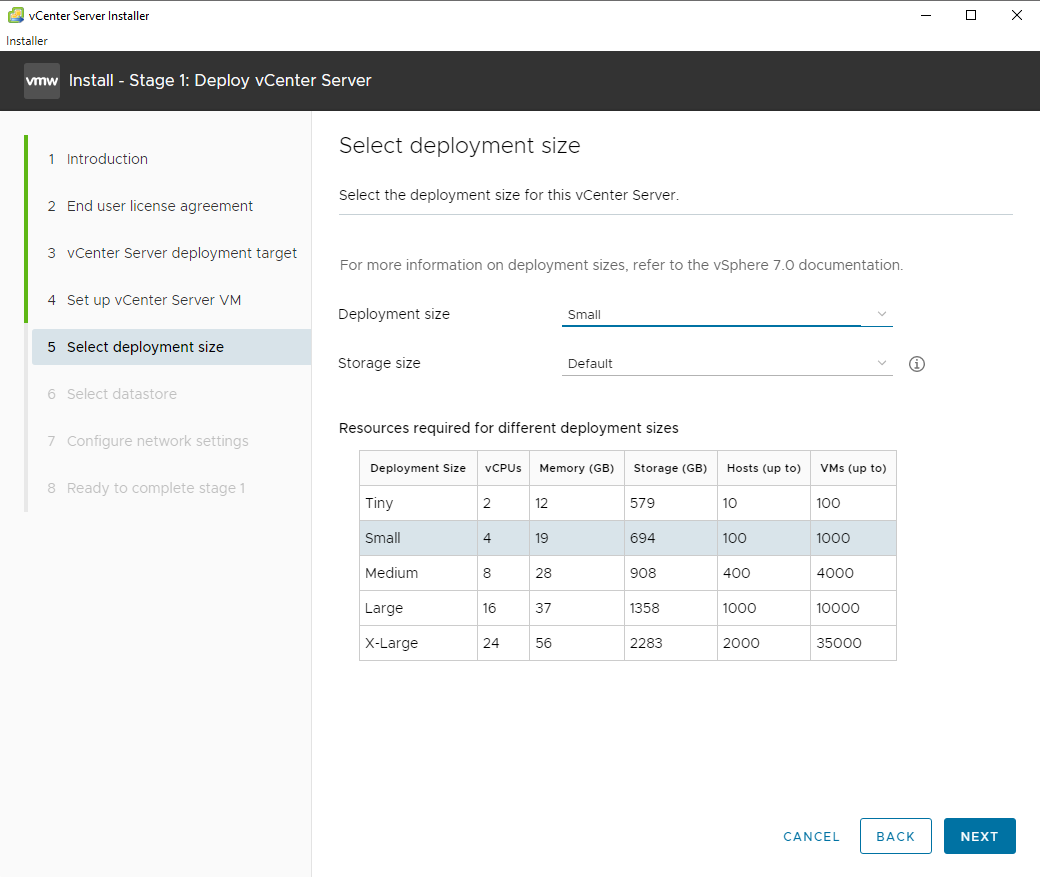

  • Selezionare il sizing desiderato e cliccare su Next

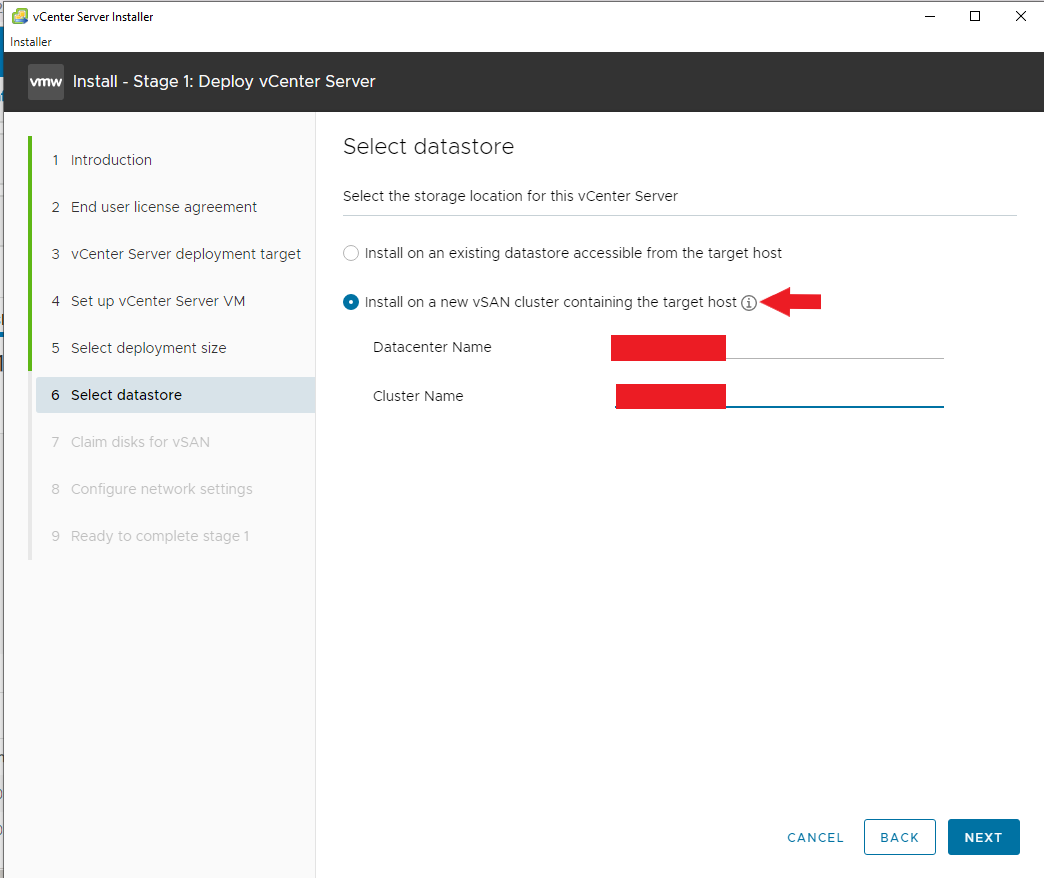

  • Selezionare Install in a new vSan Cluster containing the target host ed inserire il Datacenter Name e il Cluster Name. Successivamente cliccare su Next

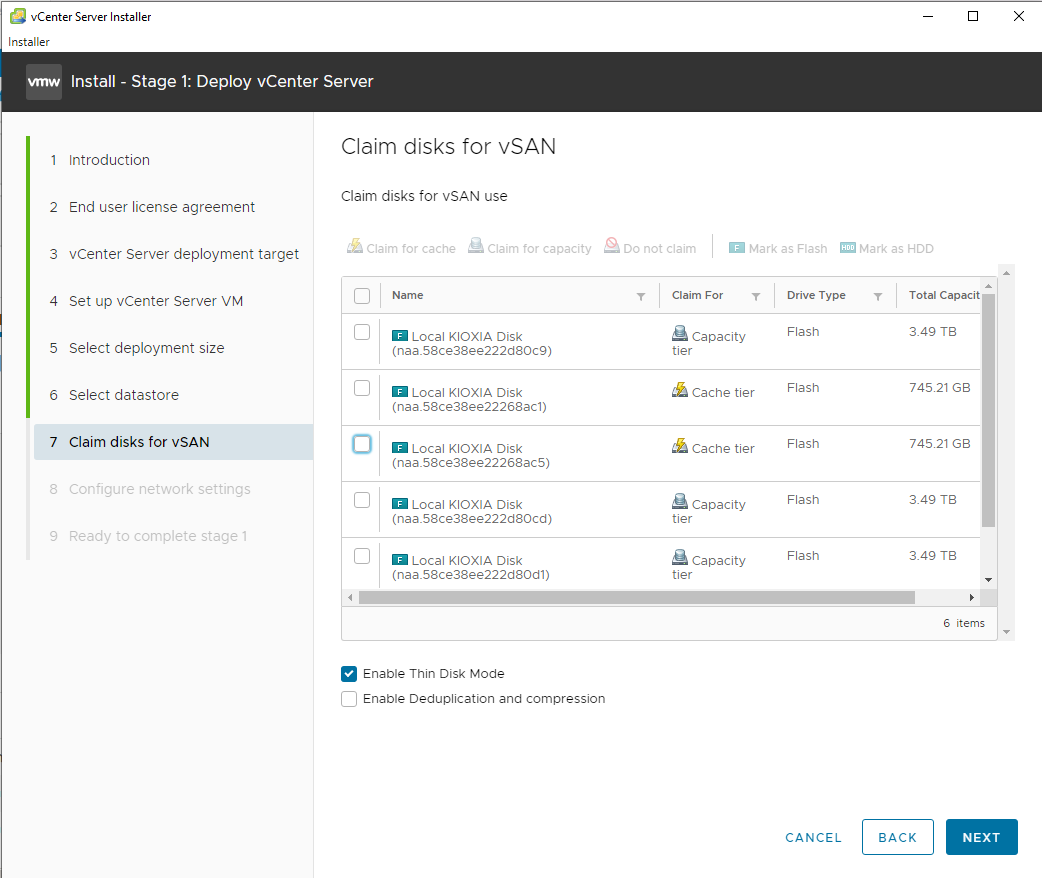

  • Verificare che il claim dei dischi sia corretto (cache e capacity). In caso contrario farlo manualmente selezionando i dischi appropriati e “markarli”. Spuntare poi Enable Thin Disk mode ed eventualmente abilitare Deduplica e compressione (nel mio caso non l’ho abilitato). Successivamente cliccare su Next

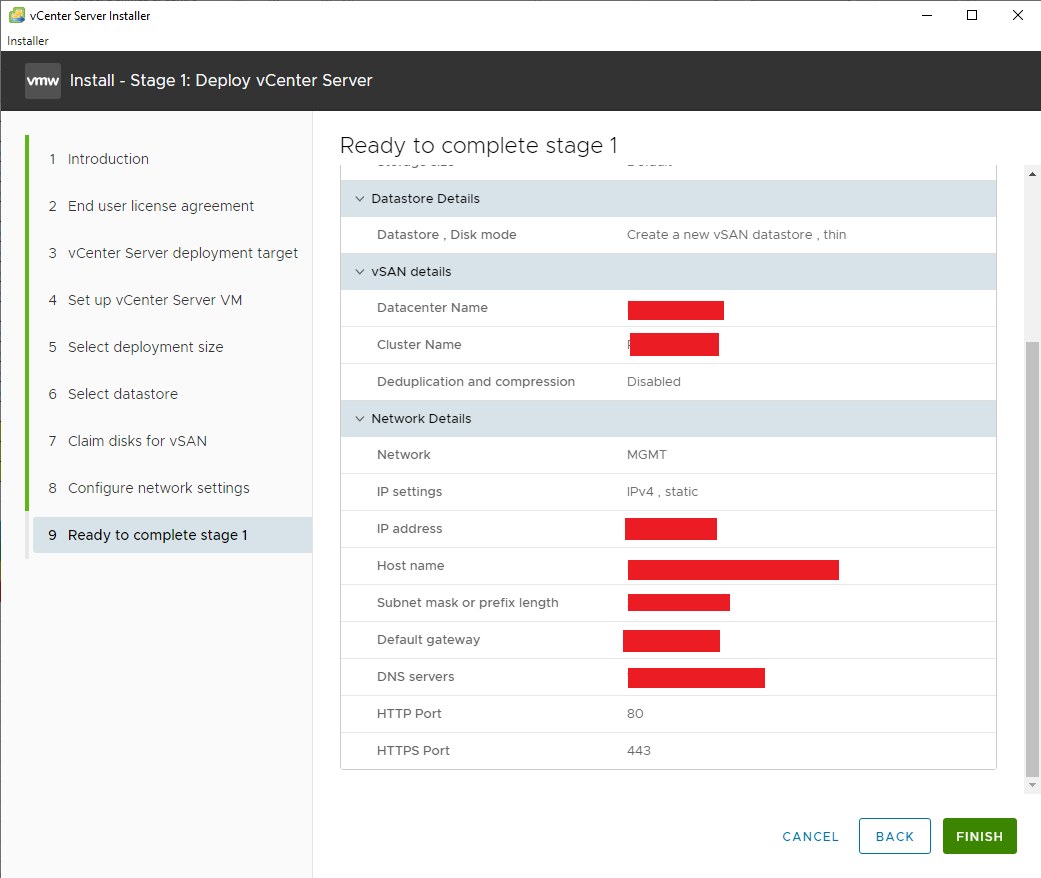

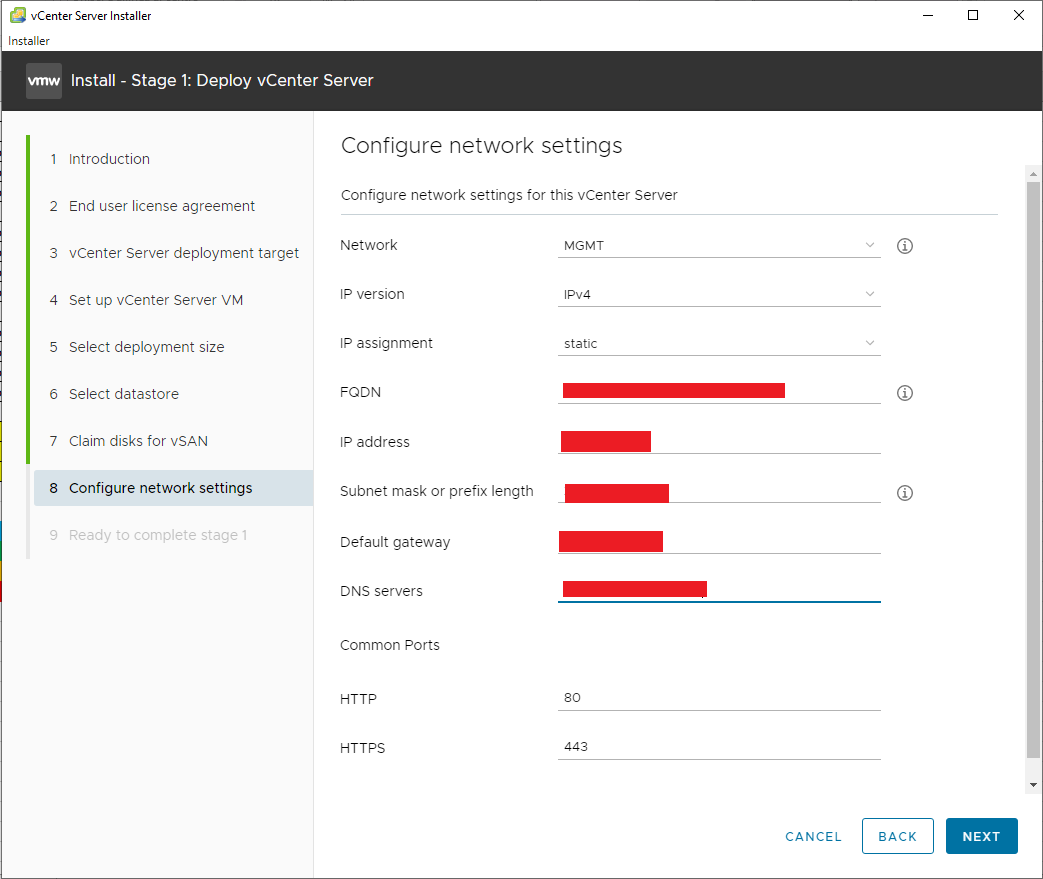

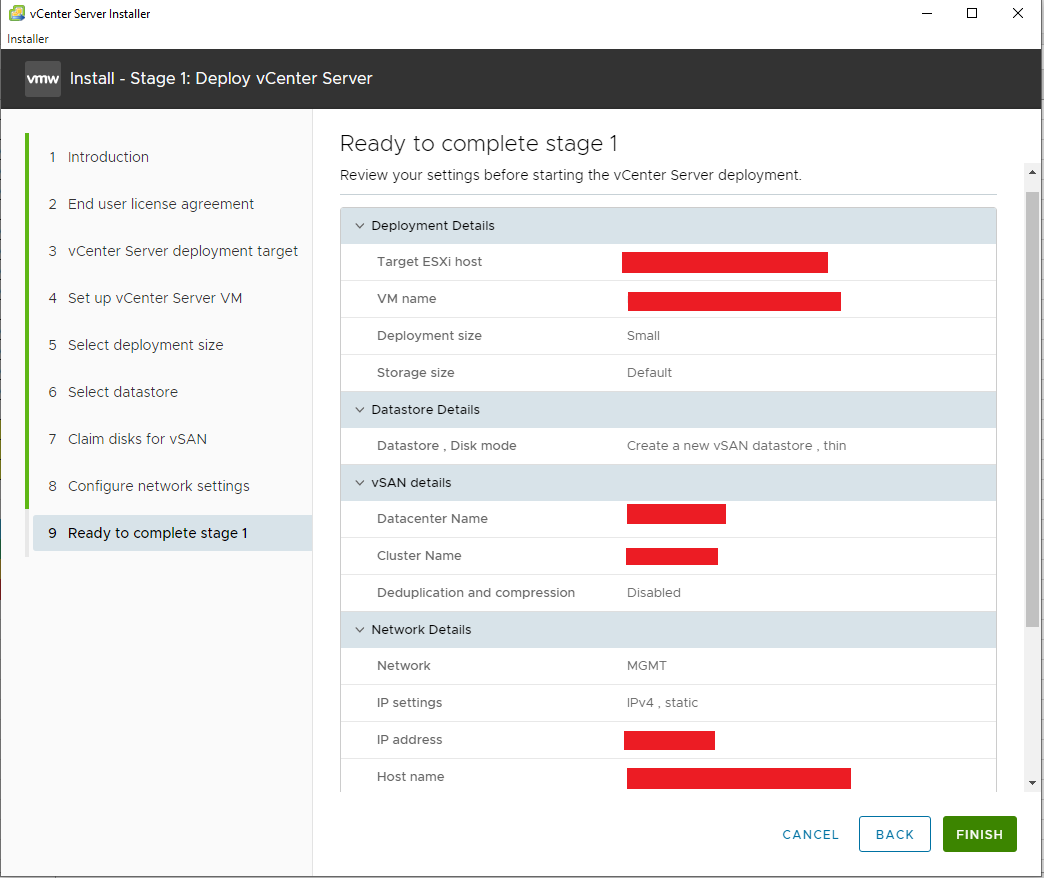

  • Inserire i parametri Network e cliccare su Next. Verificare il Review. Al termine cliccare su Finish

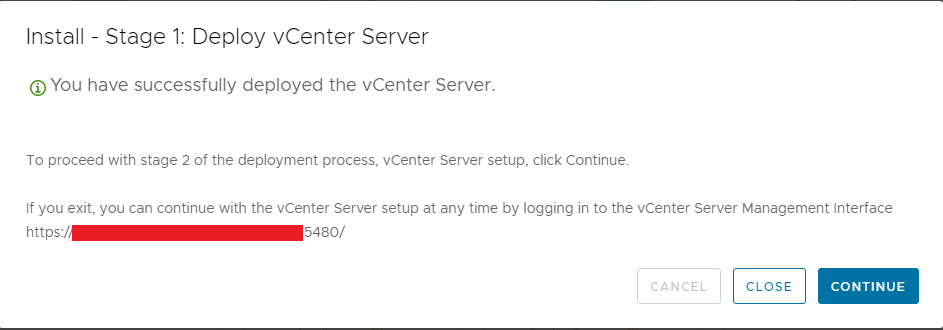

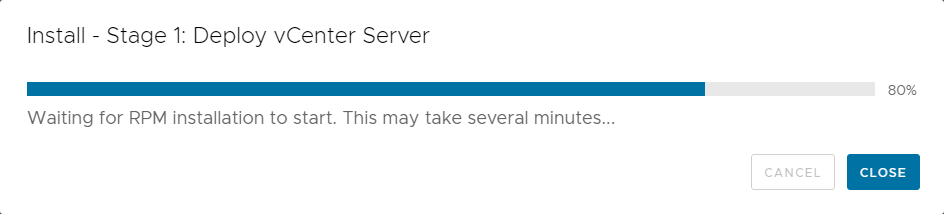

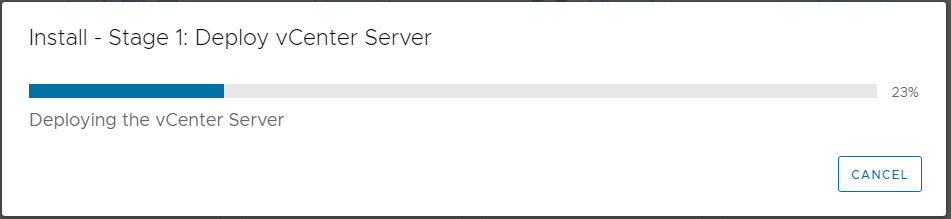

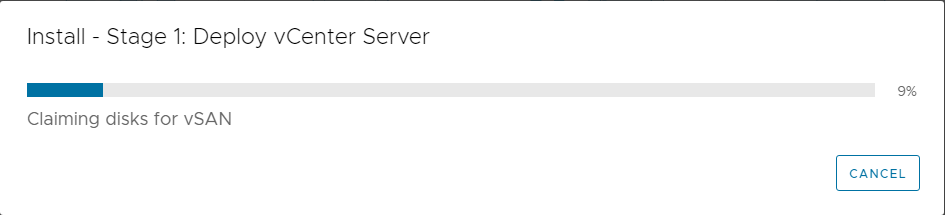

  • Attendere il termine del deploy e poi cliccare su Continue

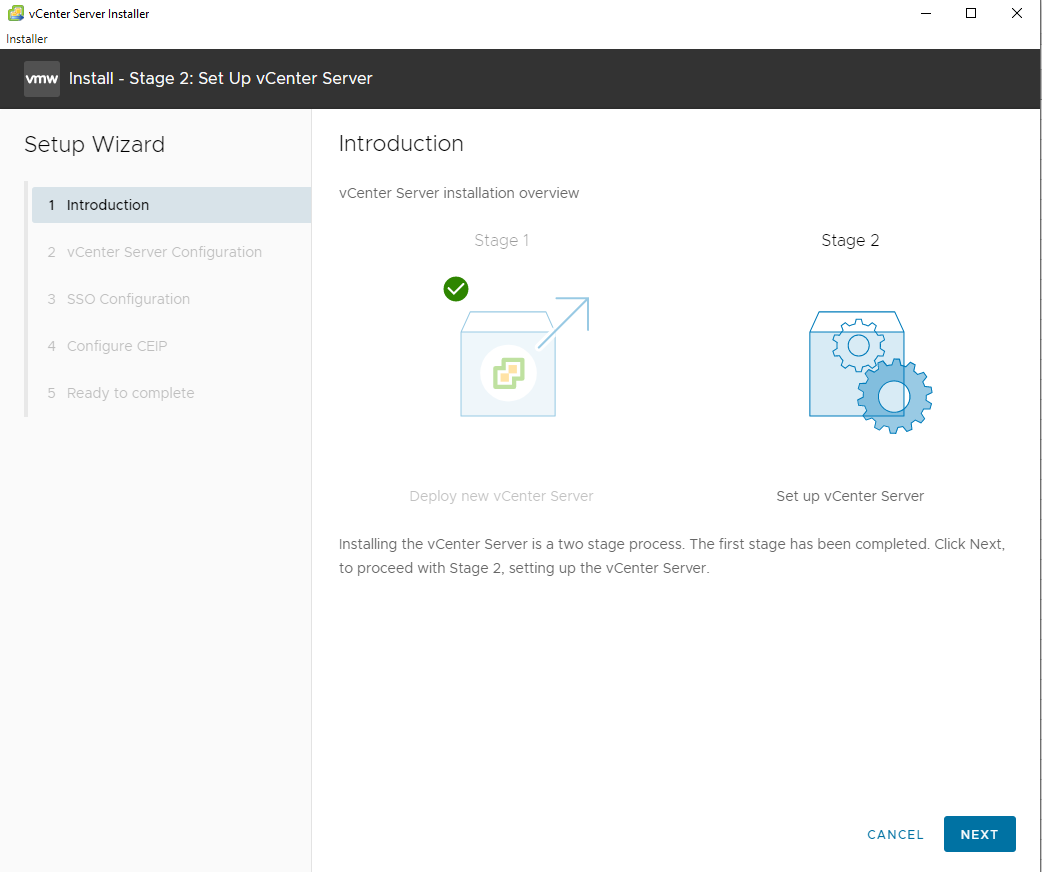

Stage 2

  • Cliccare su Next

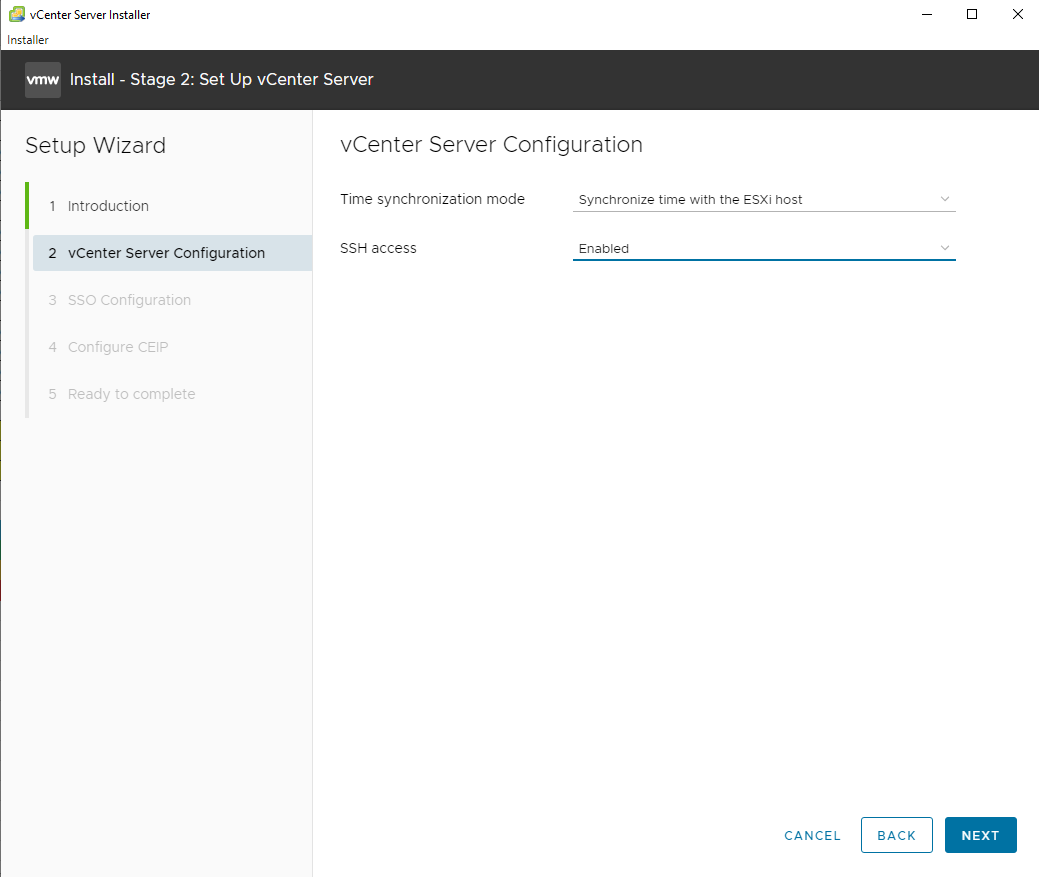

  • Impostare il Time Synchronization e abilitare SSH. Cliccare poi su Next

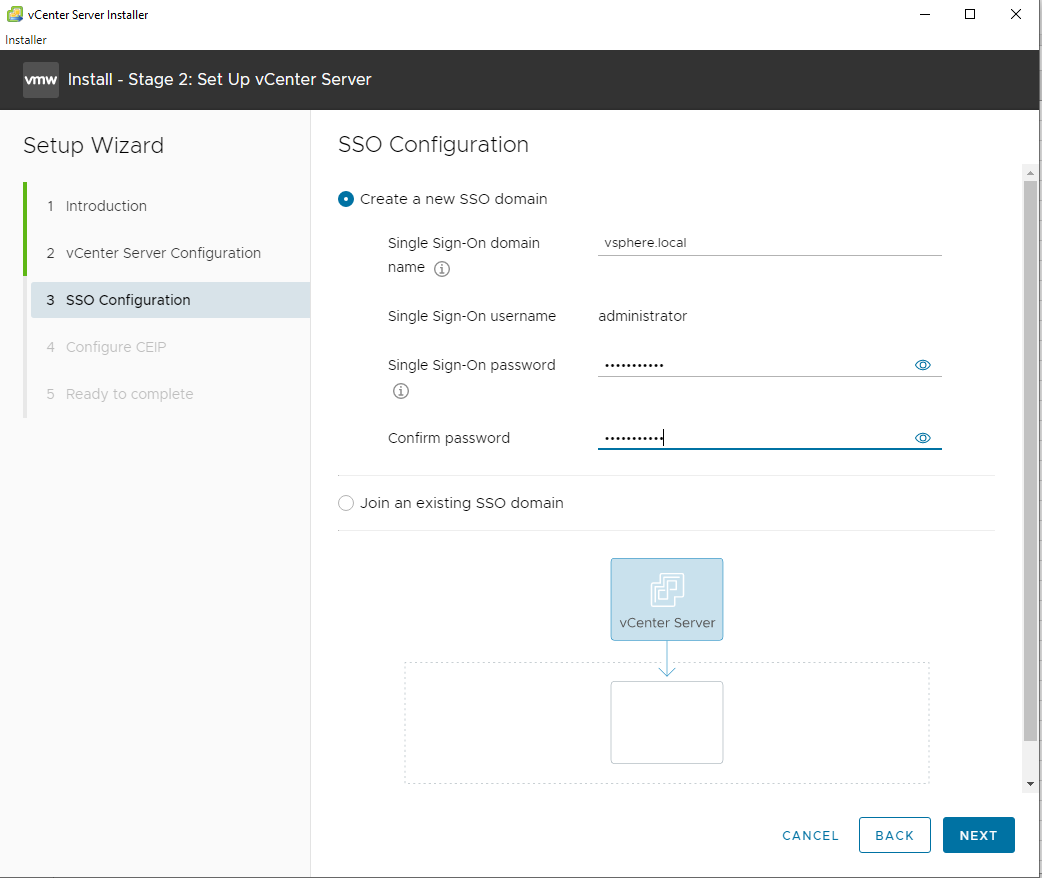

  • Creare un nuovo SSO domain e cliccare su Next

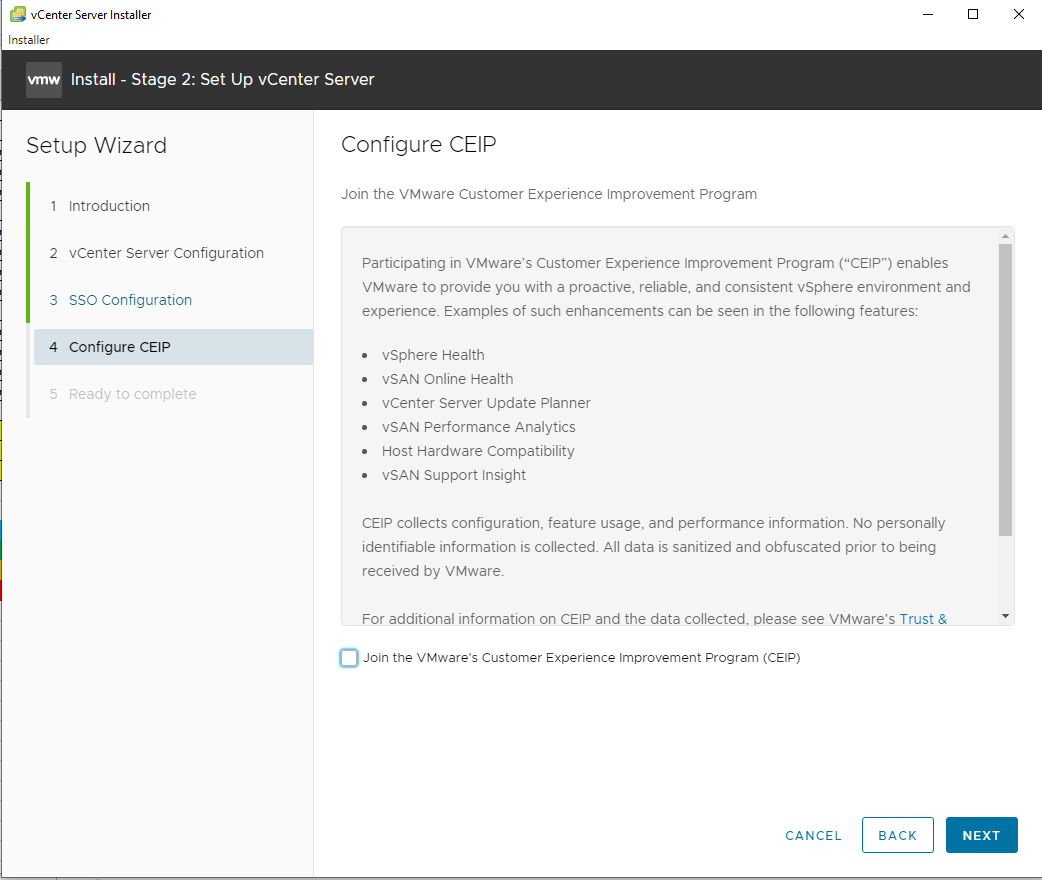

  • Abilitare o no il CEIP e cliccare su Next

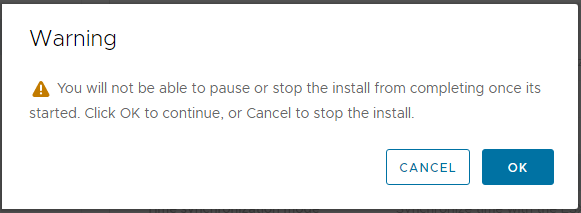

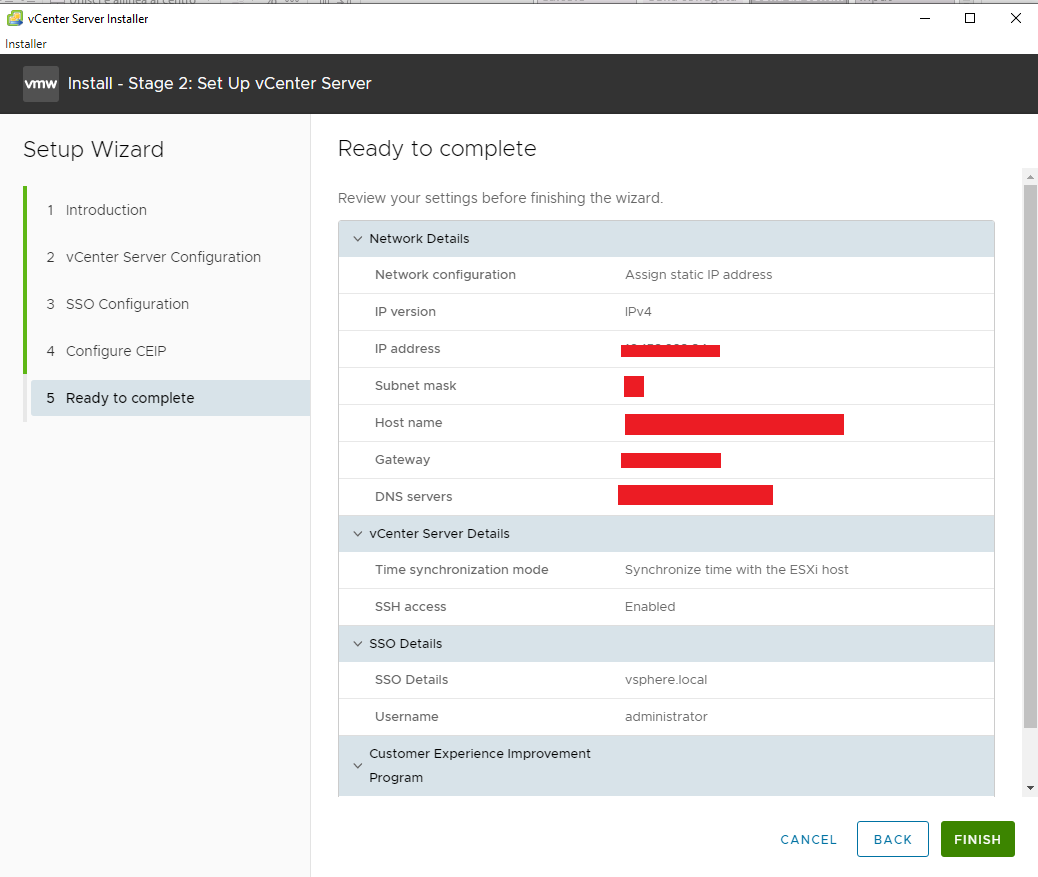

  • Verificare il Review e cliccare su Finish

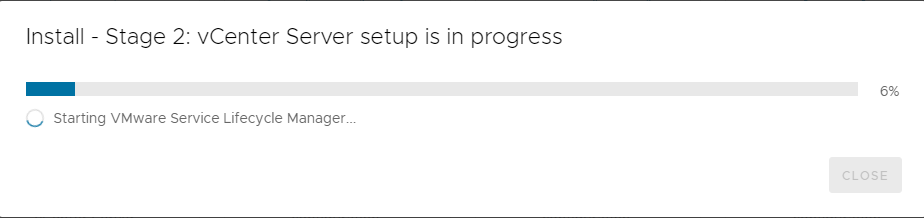

  • Cliccare su OK ed attendere il termine del caricamento. Successivamente cliccare su Close

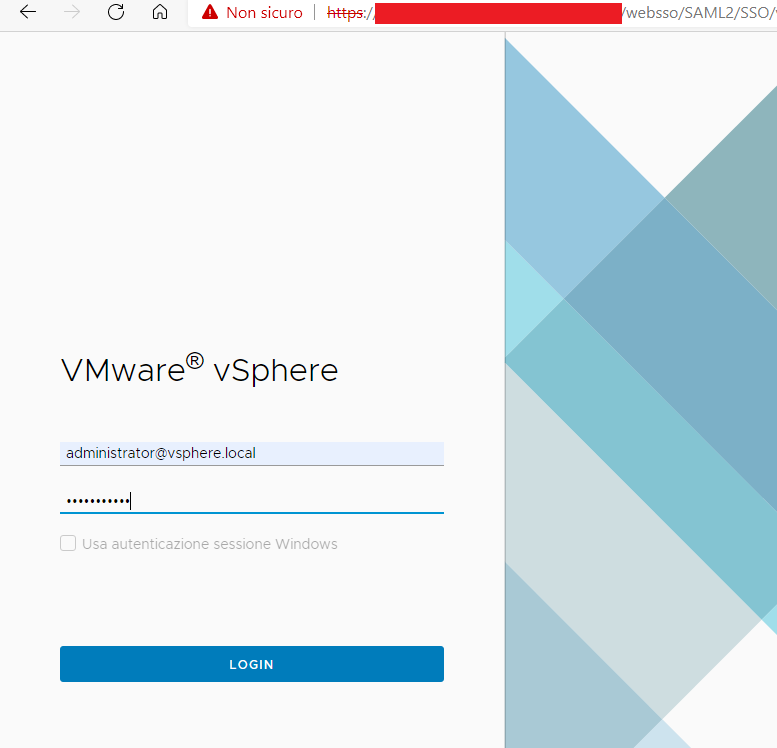

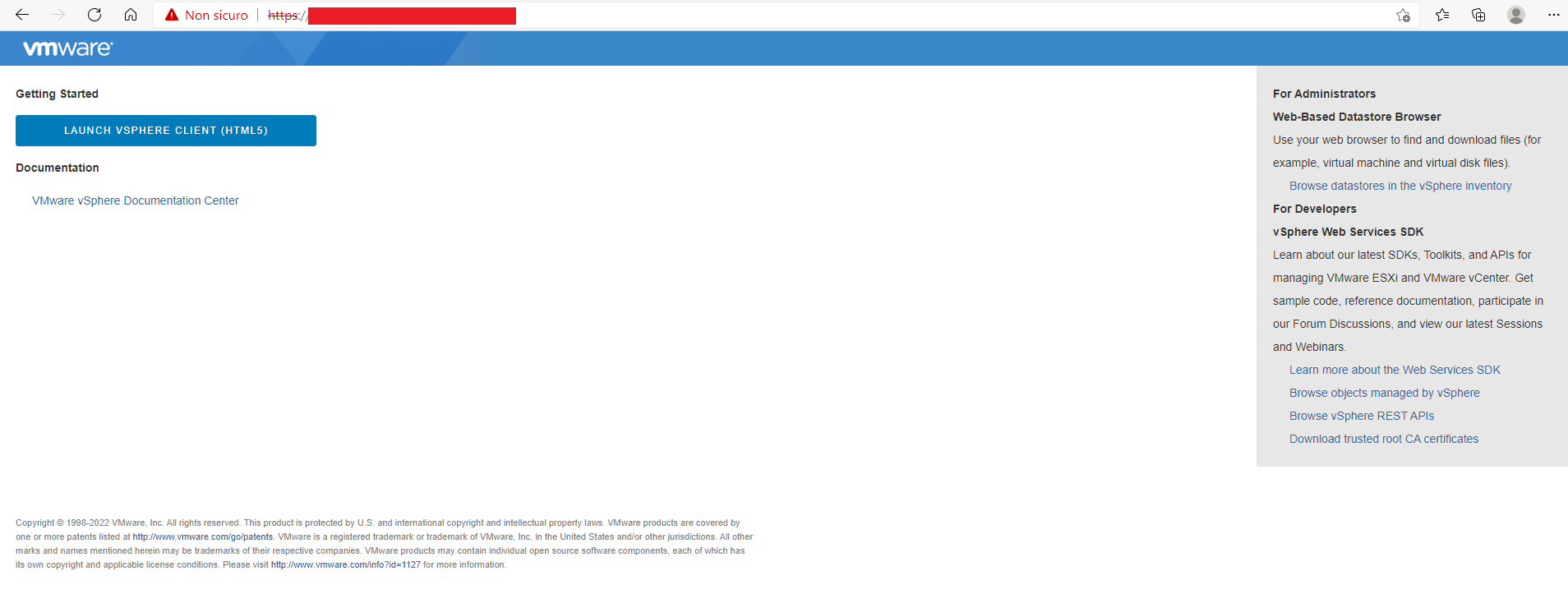

  • Accedere al vCenter via browser inserendo le credenziali di administrator@vsphere.local

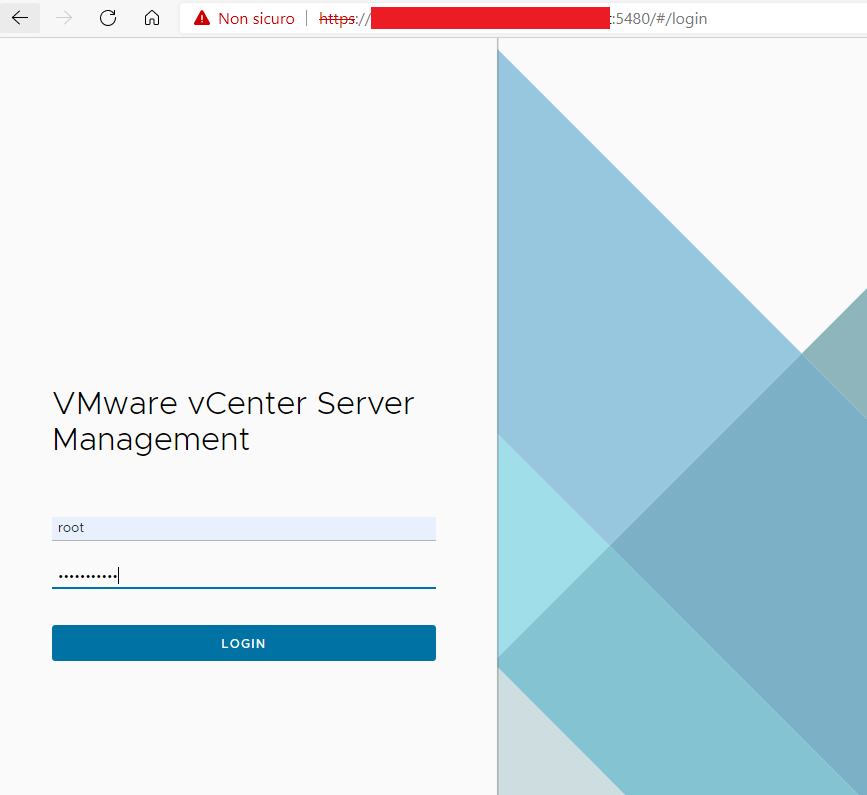

  • Impostare il job di Backup tramite VAMI. Andare via browser sulla VAMI (https://FQDN_vCENTER:5480) ed inserire le credenziali di root

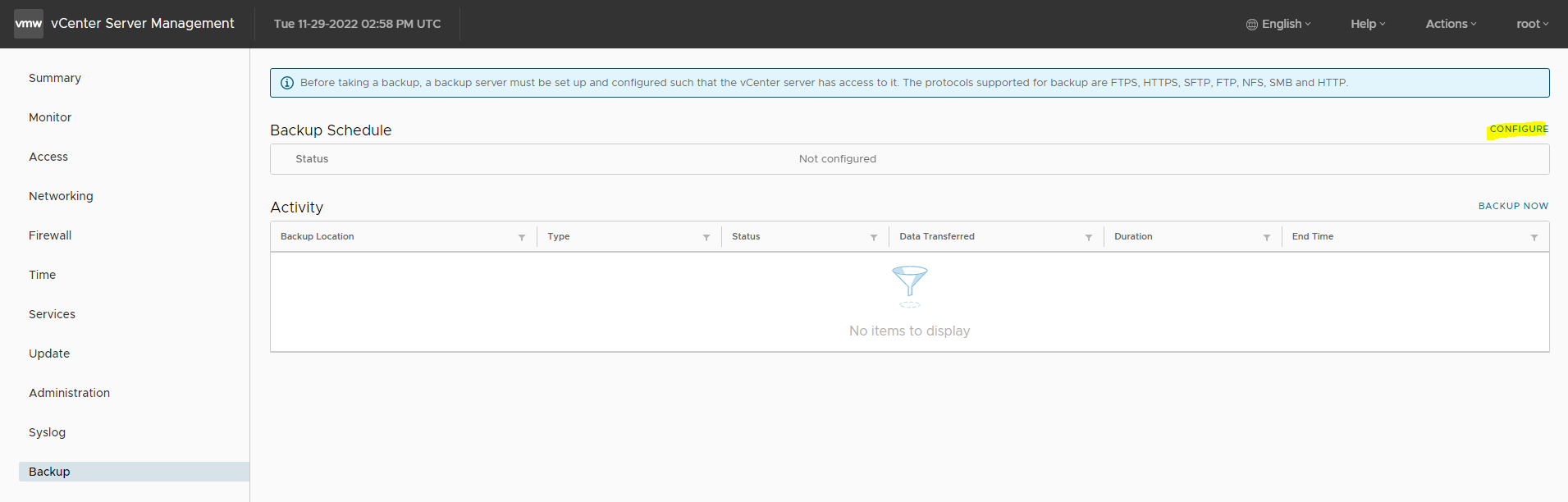

  • In Backup cliccare su Configure

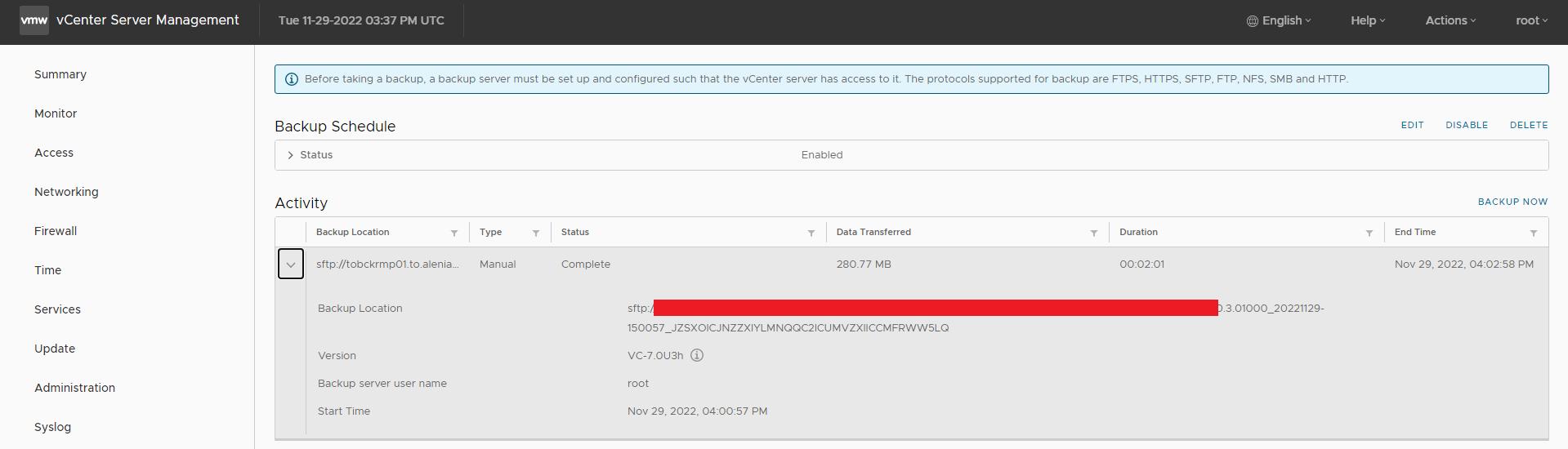

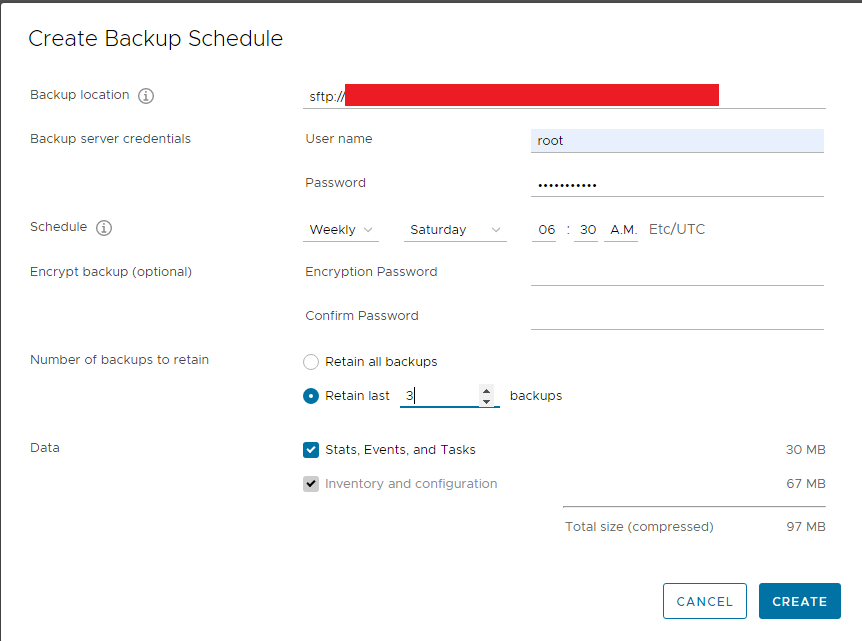

  • Inserire tutti i dati e cliccare su Create. Successivamente far partire un job manuale di test

3 – Cluster Configure

Andiamo ora a configurare il cluster. Aggiungeremo quindi i 2 nodi restanti, configureremo la parte network e termineremo la parte vSan.

Da come si è già notato, molti nomi sono stati censurati in quanto questo è stato un deploy effettuato presso un cliente.

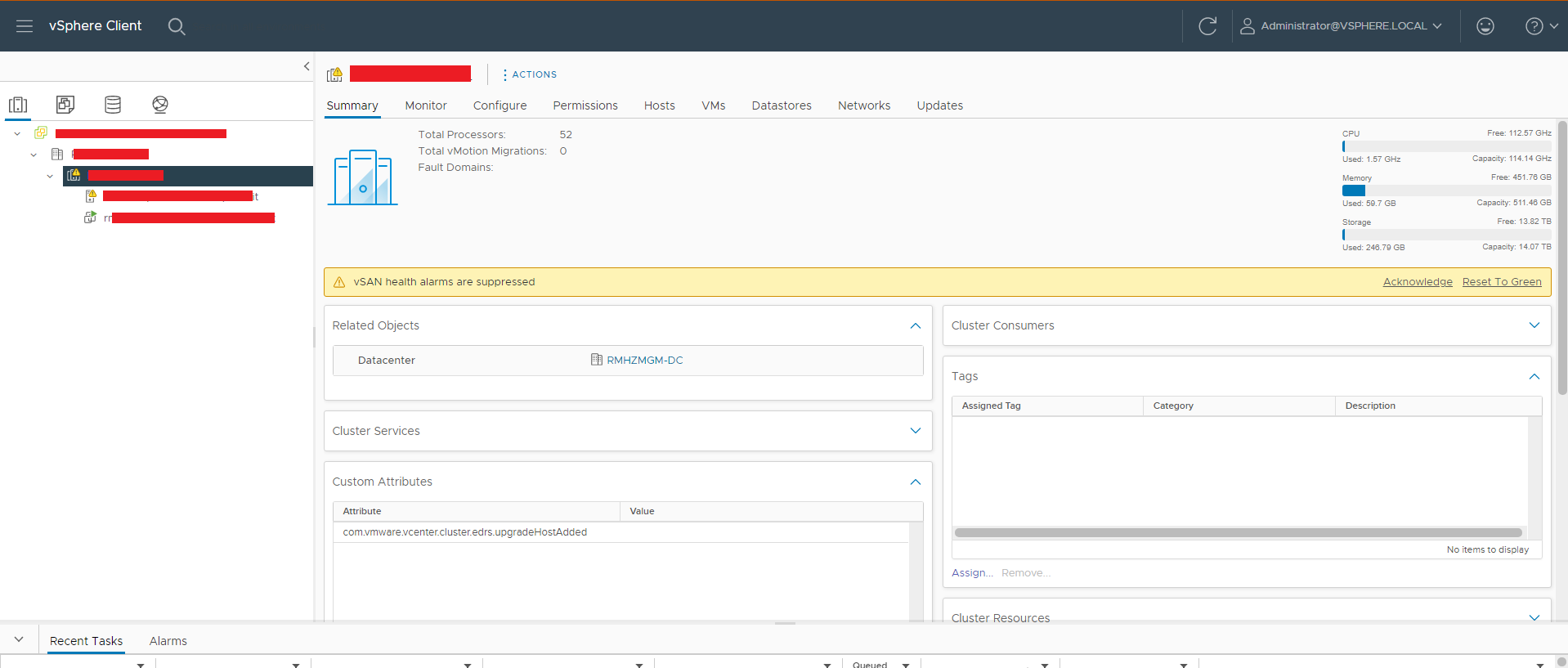

  • Accedere al vCenter

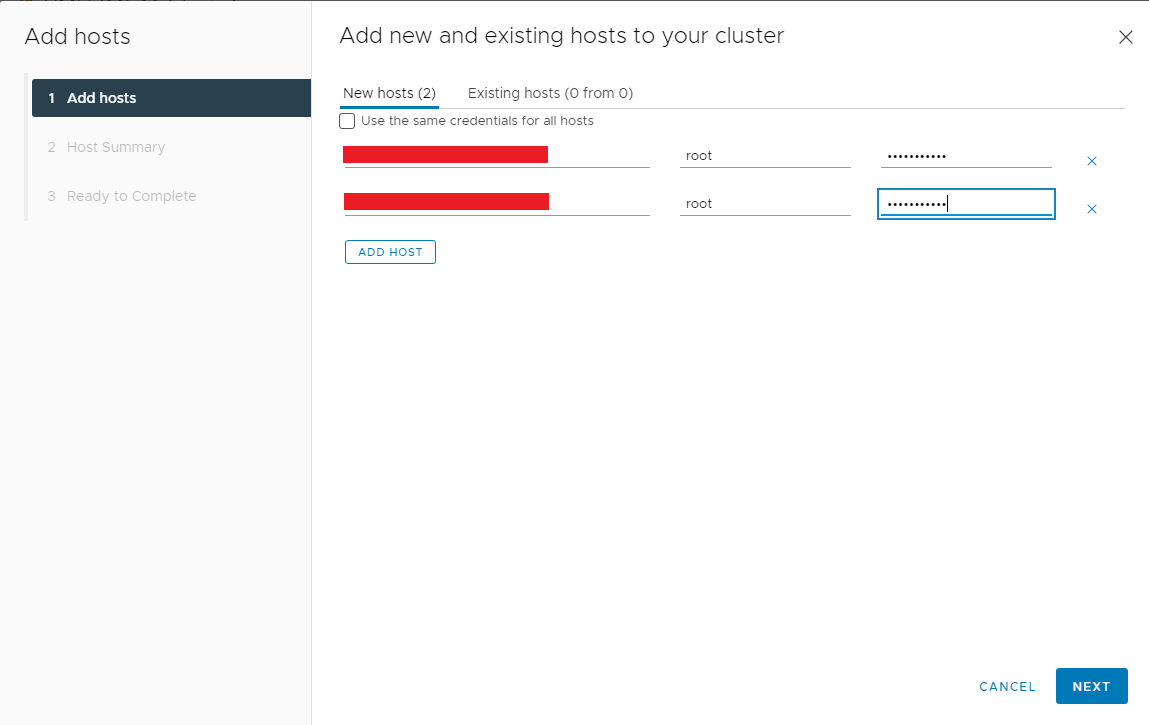

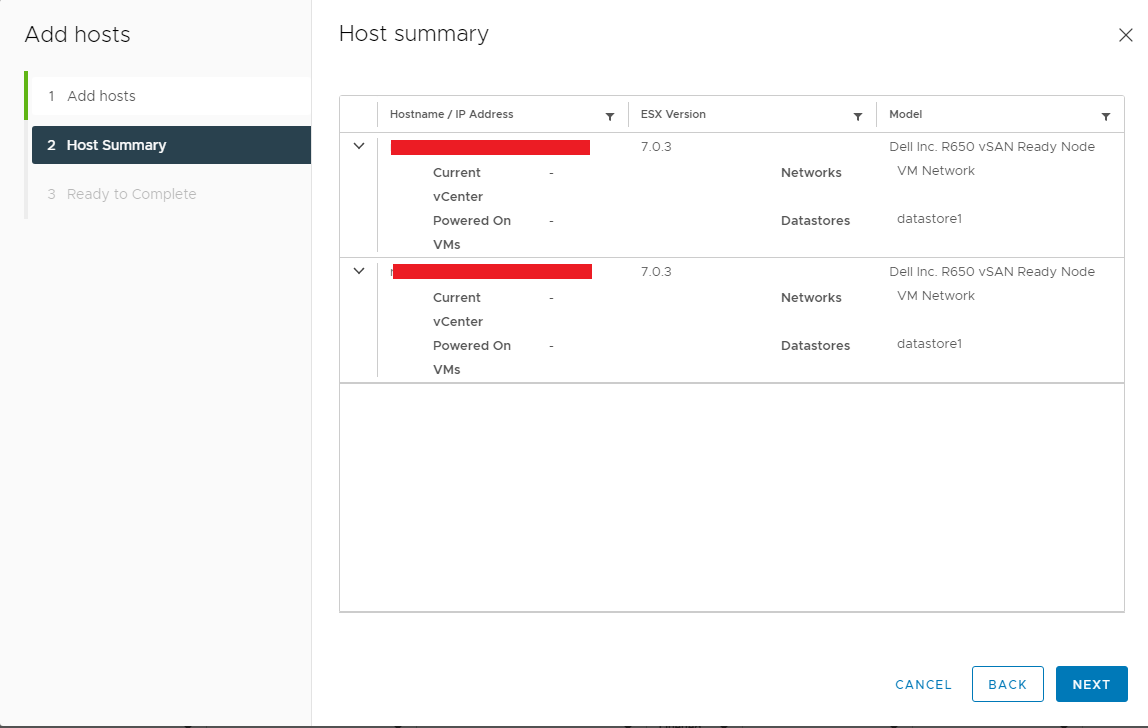

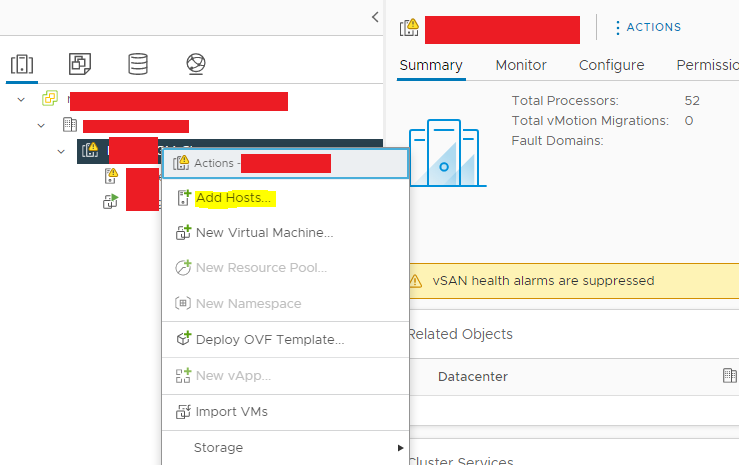

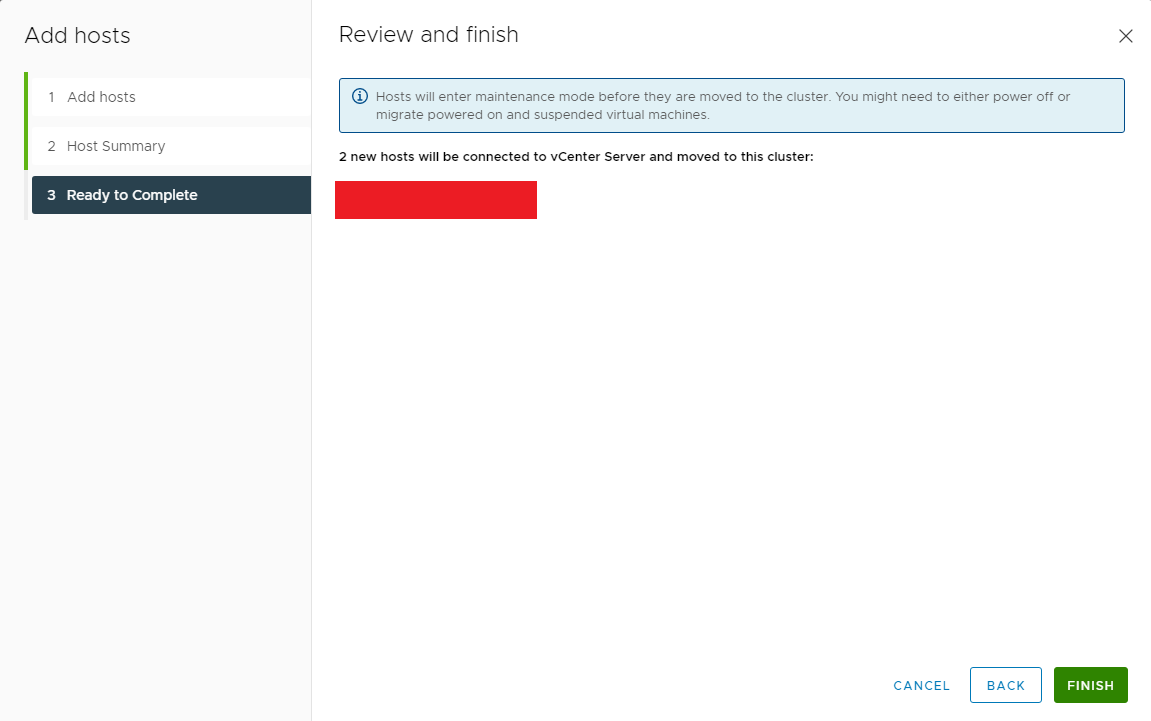

  • Aggiungere i restanti 2 nodi

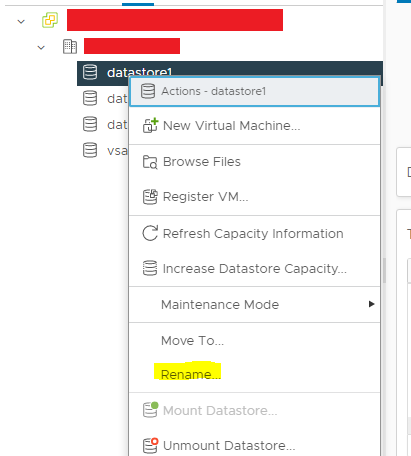

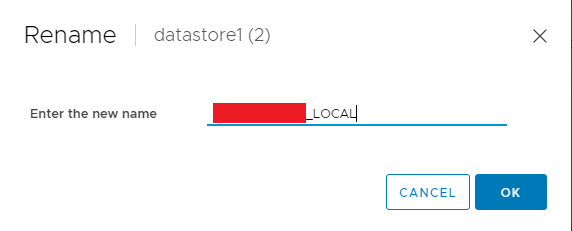

  • Per comodità rinominare i Datastores locali

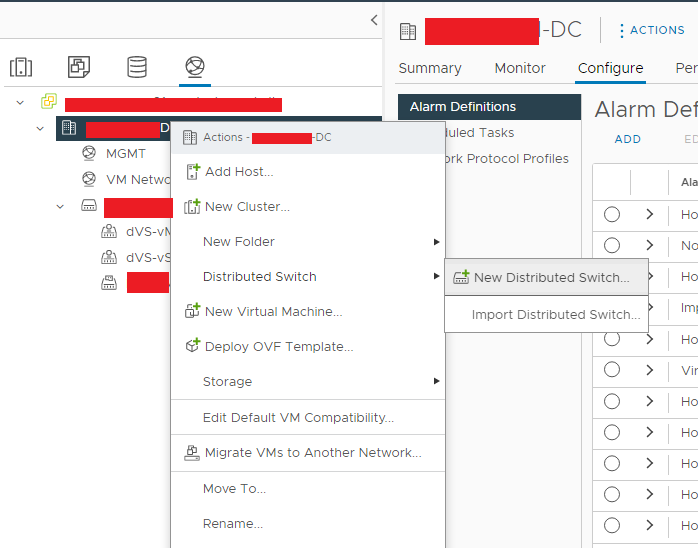

  • Creare i Distributed Virtual Switch. Io ho creato un dVS per i Servizi (vSAN e vMotion) e uno per l’Erogazione. Tab Network –> tasto Destro sul Cluster –> Distributed Switch –> New Distributed Switch

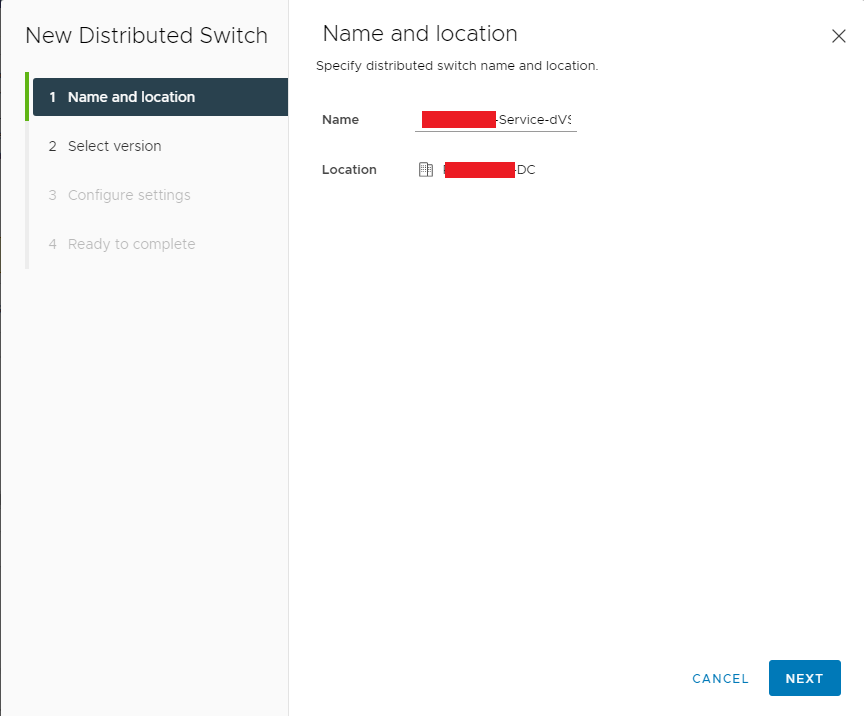

  • Inserire il nome e cliccare su Next

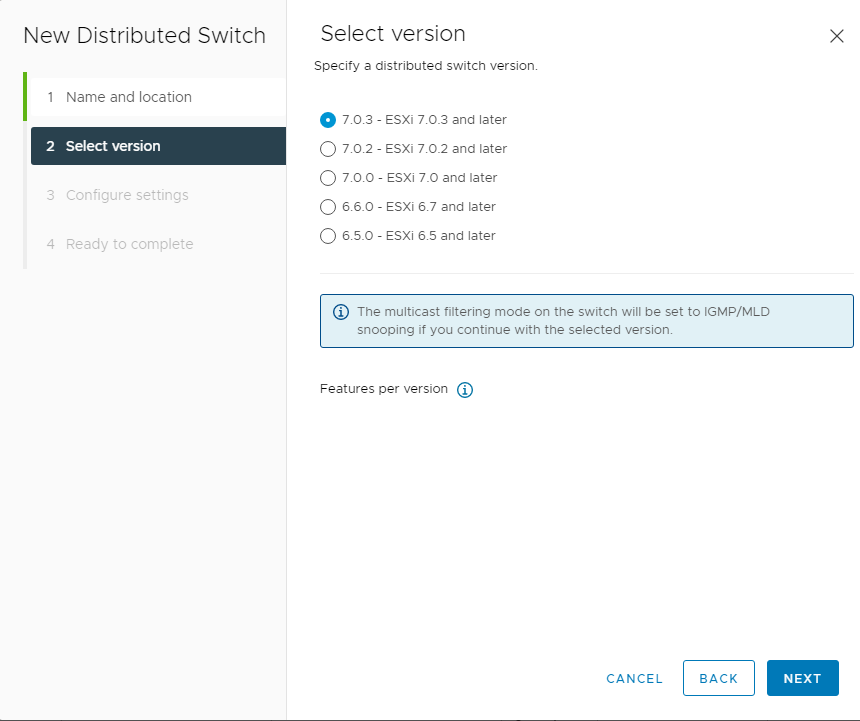

  • Selezionare la versione del dVS e cliccare su Next

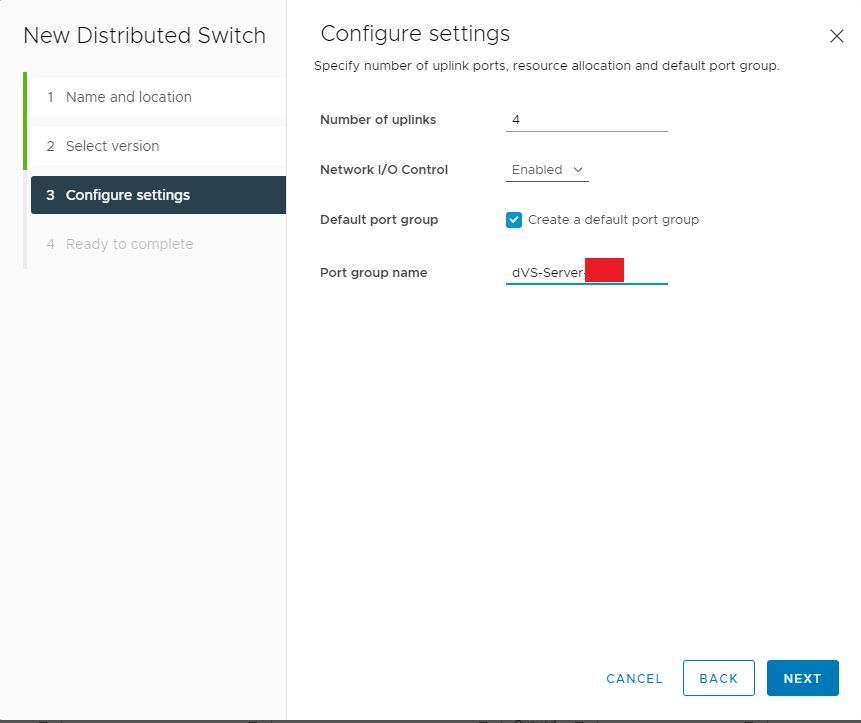

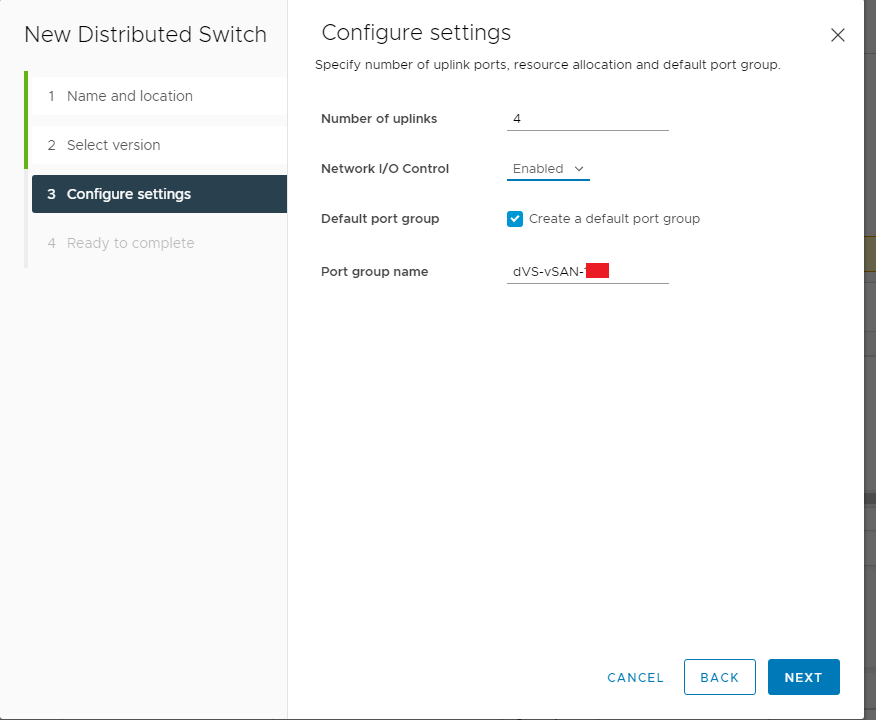

  • Inserire il numero di virtual Uplink e il nome del default vPortgroup (in questo caso vSan) e cliccare su Next

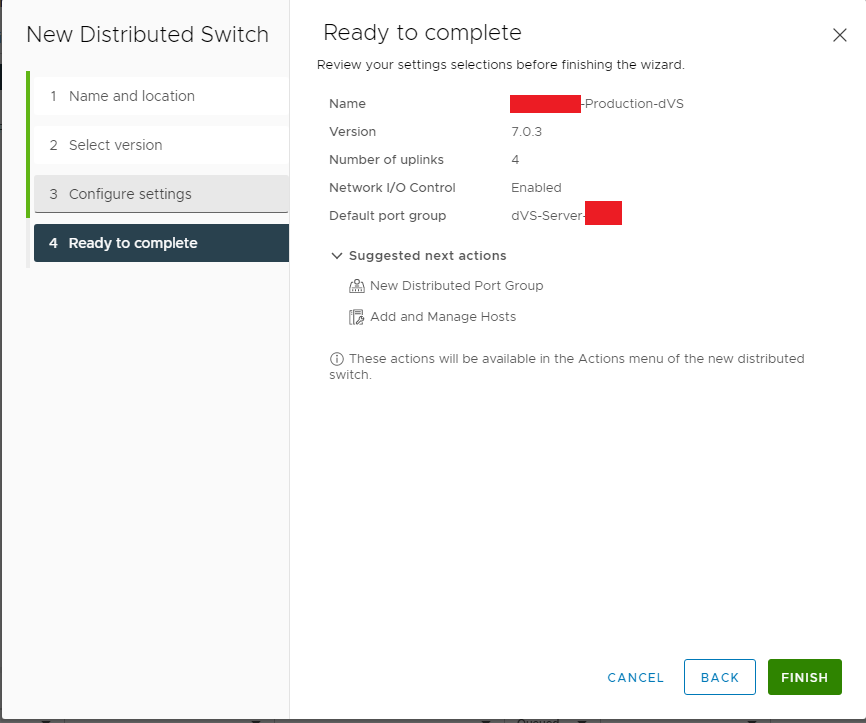

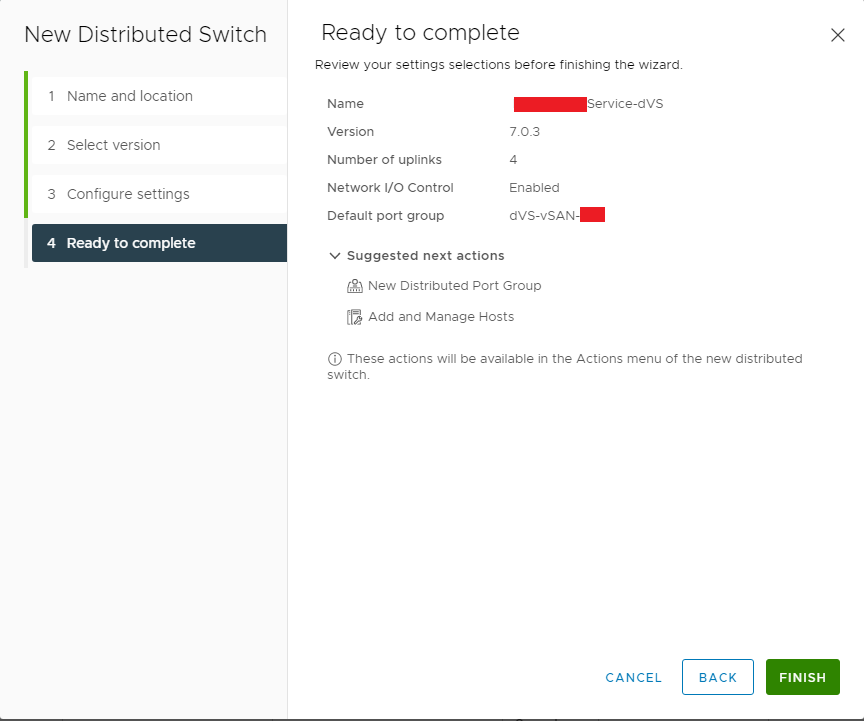

  • Cliccare su Finish

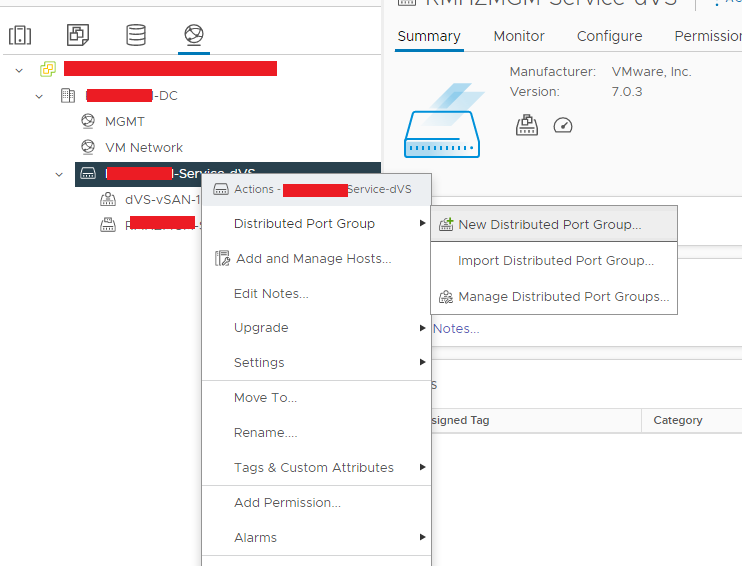

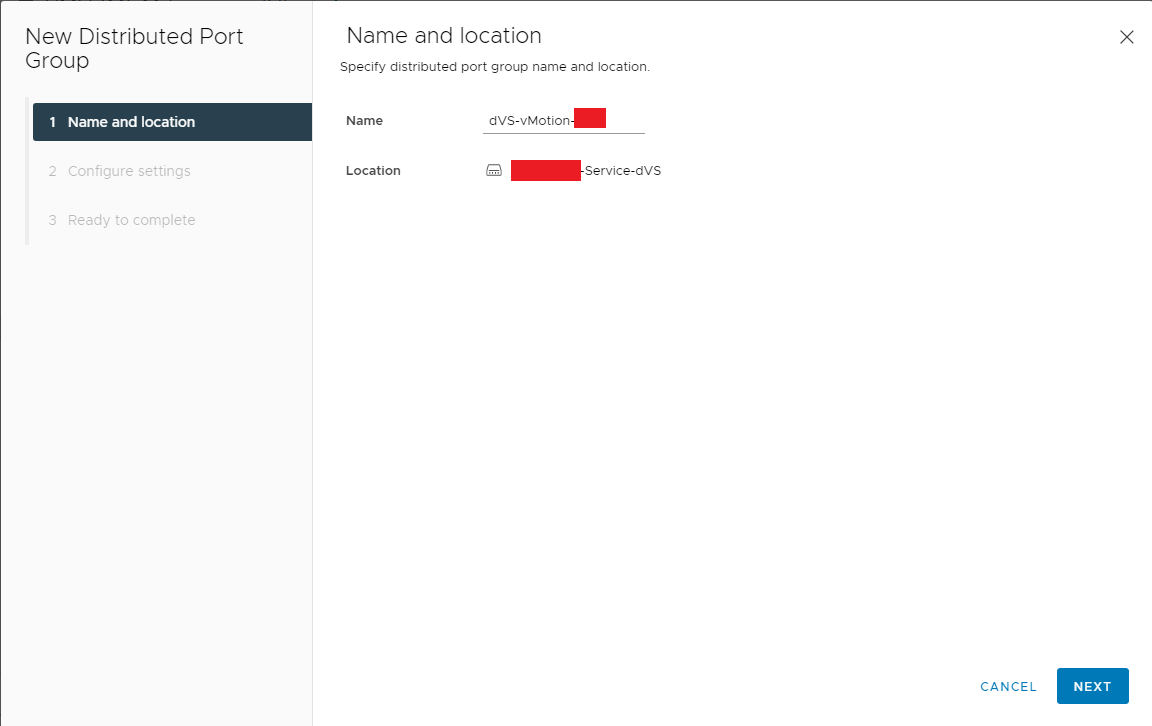

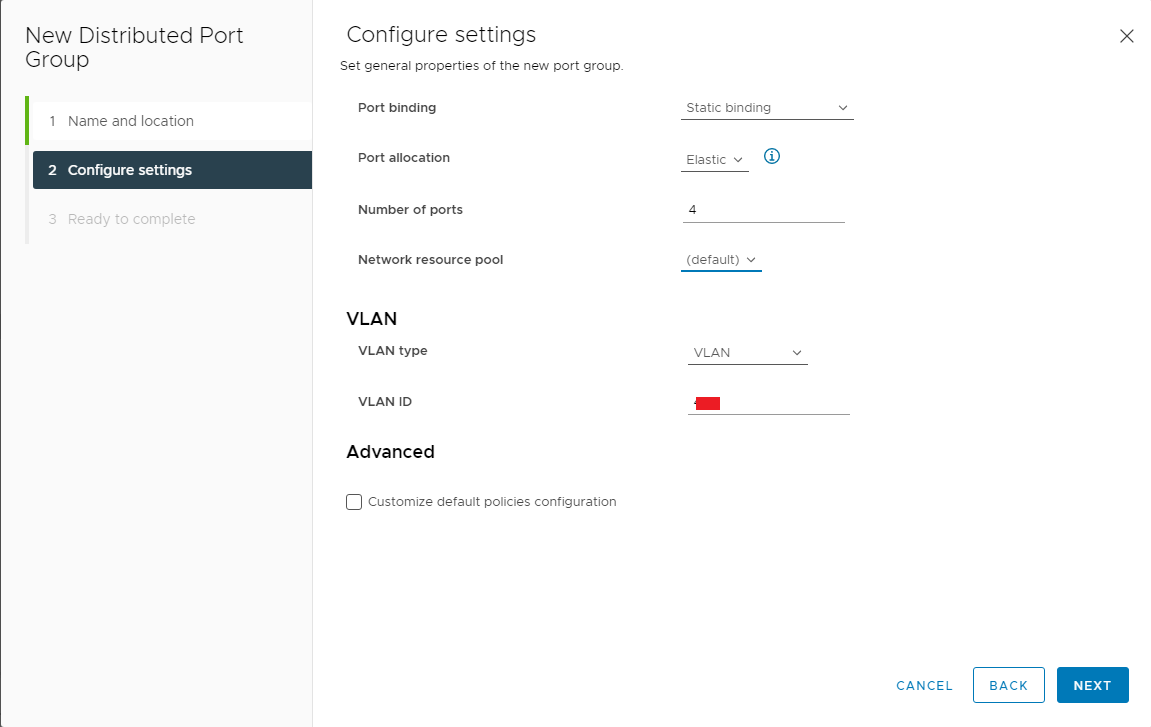

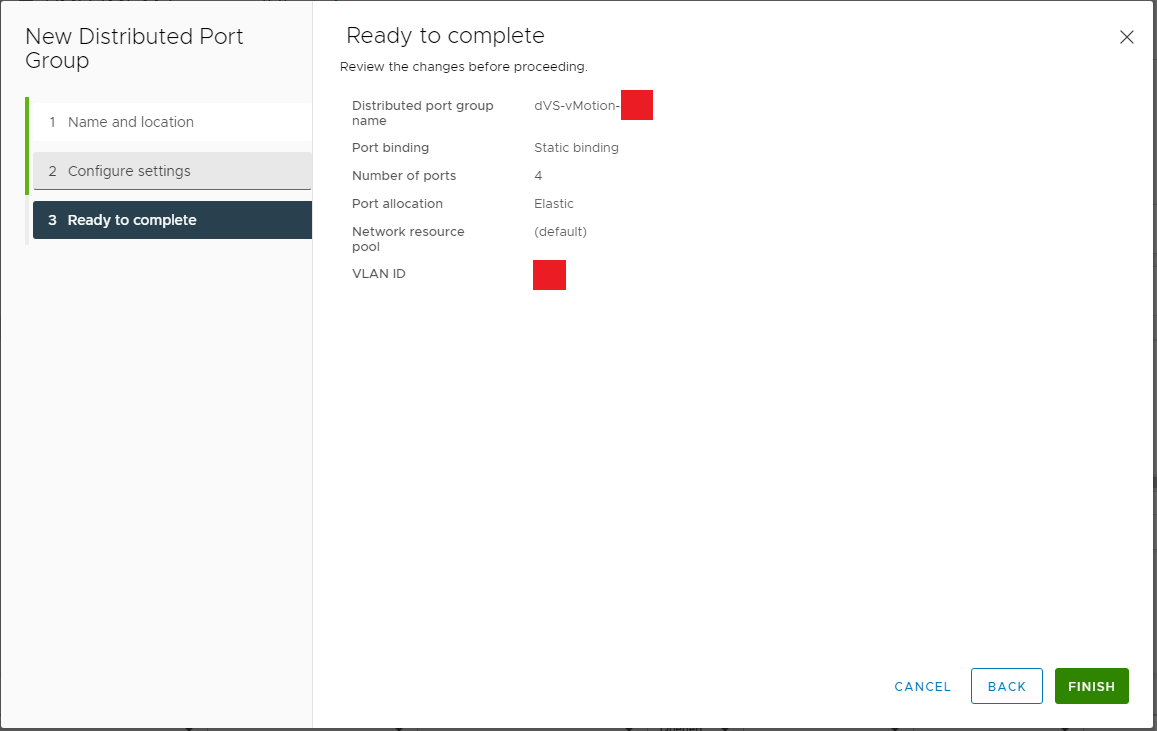

  • Creare il Distributed Portgroup per vMotion

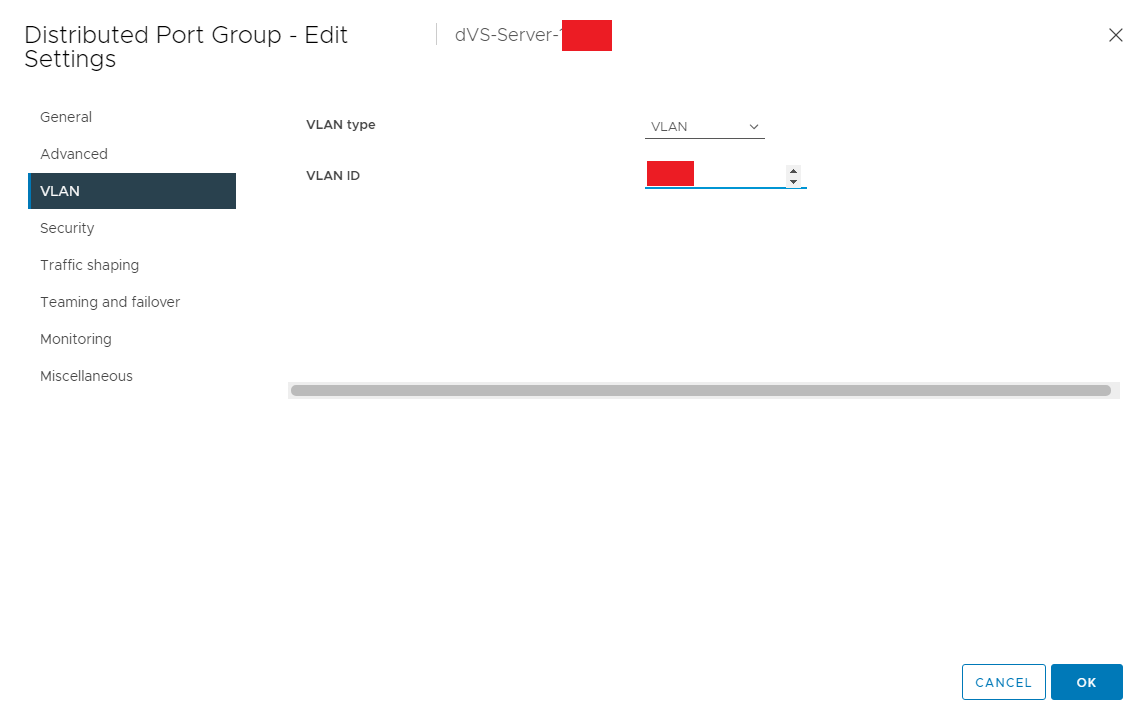

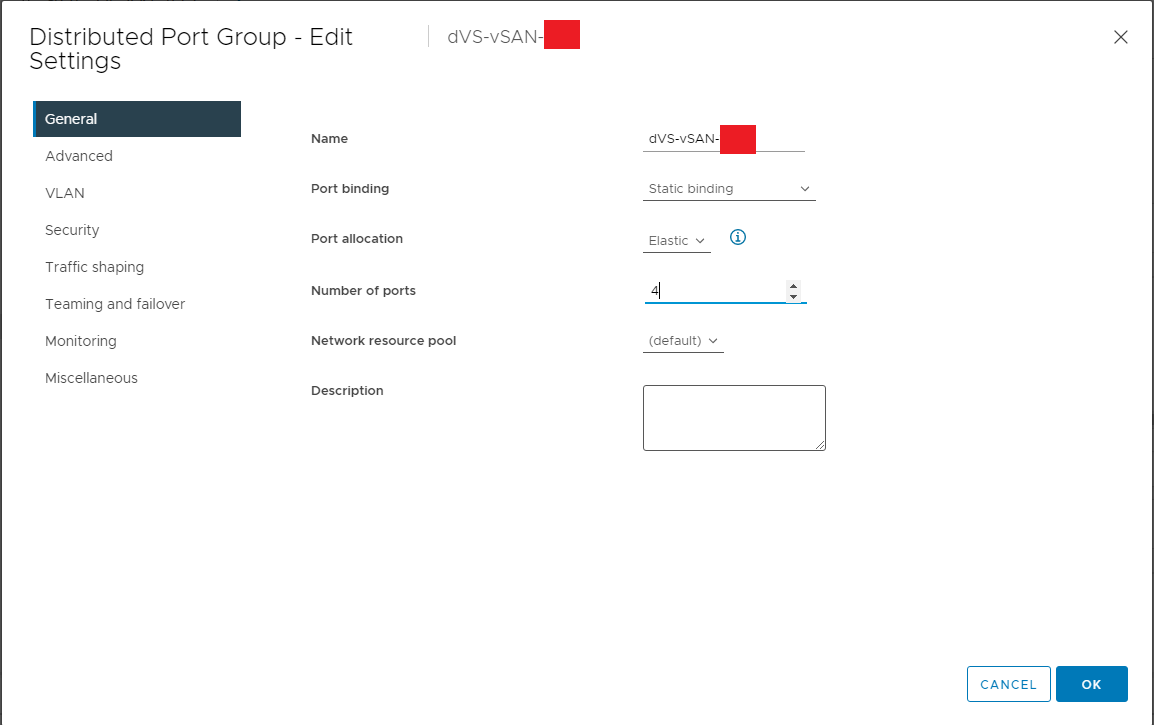

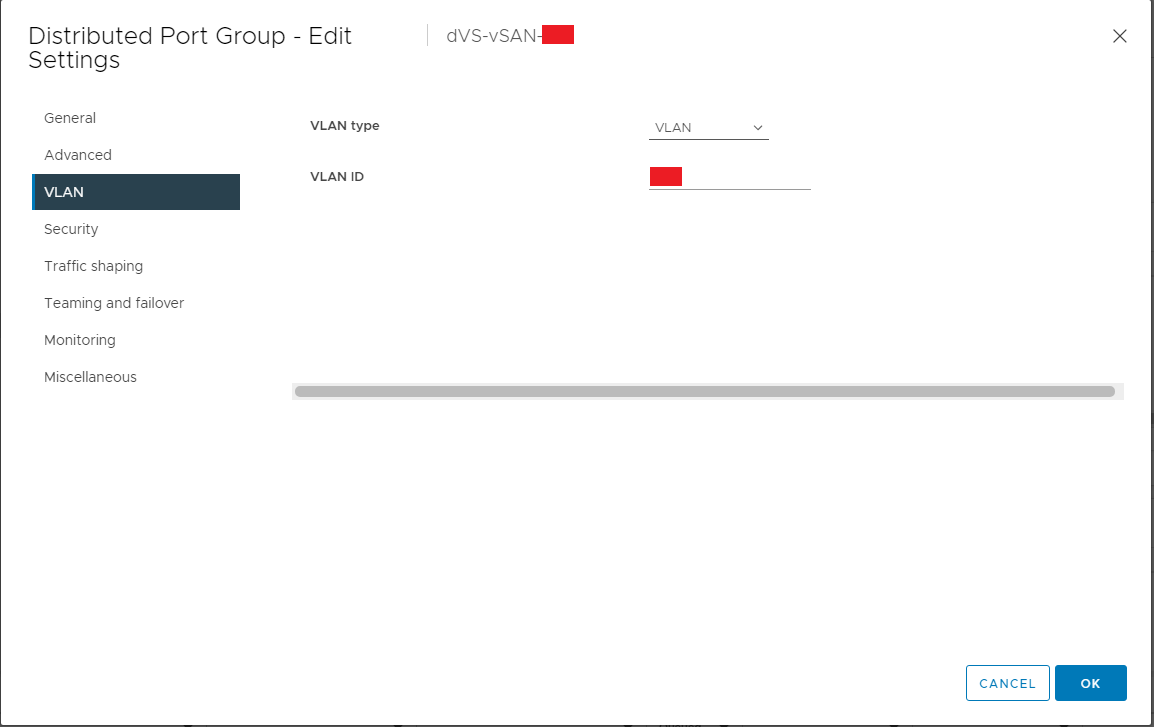

  • Andare a modificare il portrgroup di default (vSan)

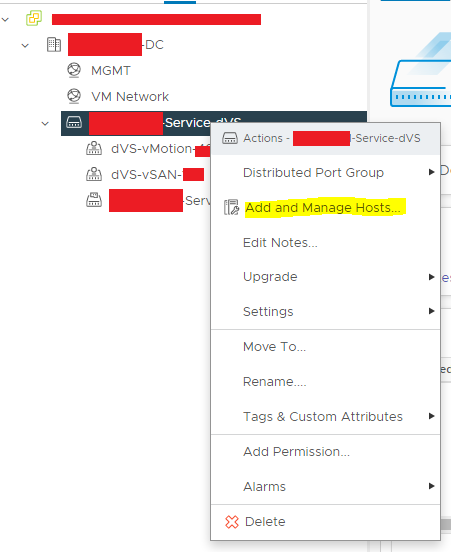

  • Aggiungere i nodi al dVS cliccandoci sopra con il pulsante destro –> Add and Manage hosts

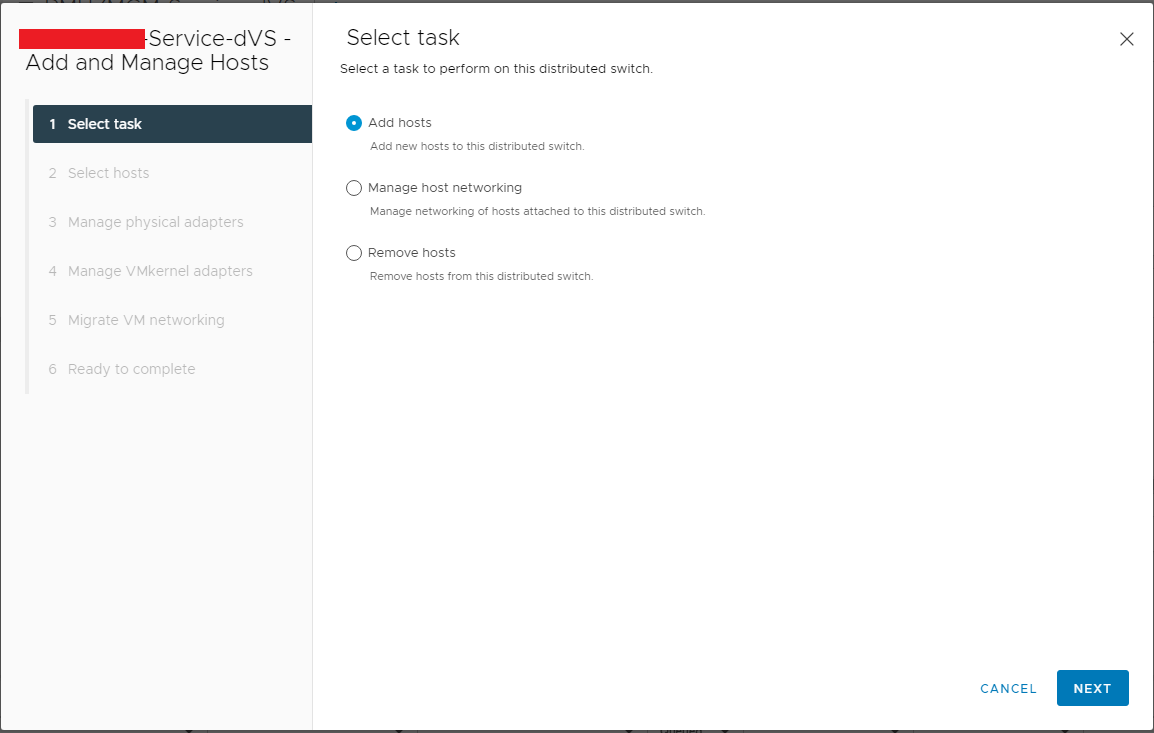

  • Selezionare Add Hosts e cliccare su Next

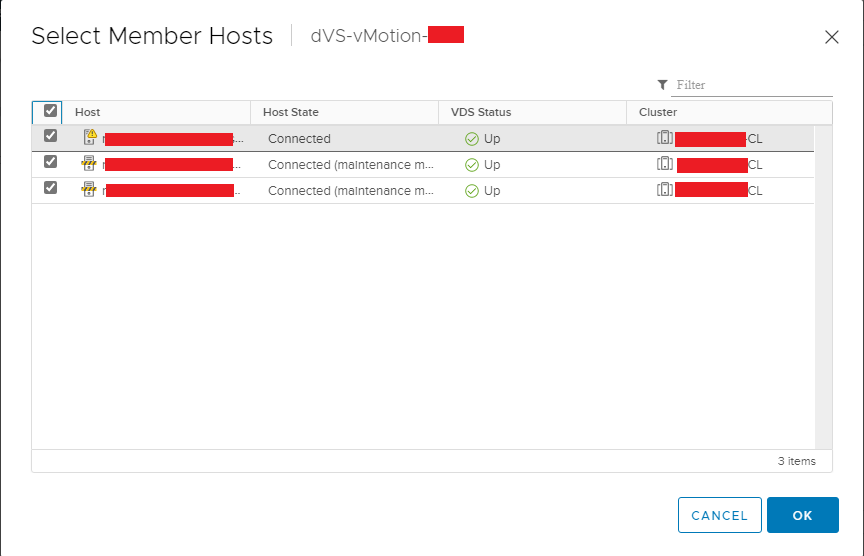

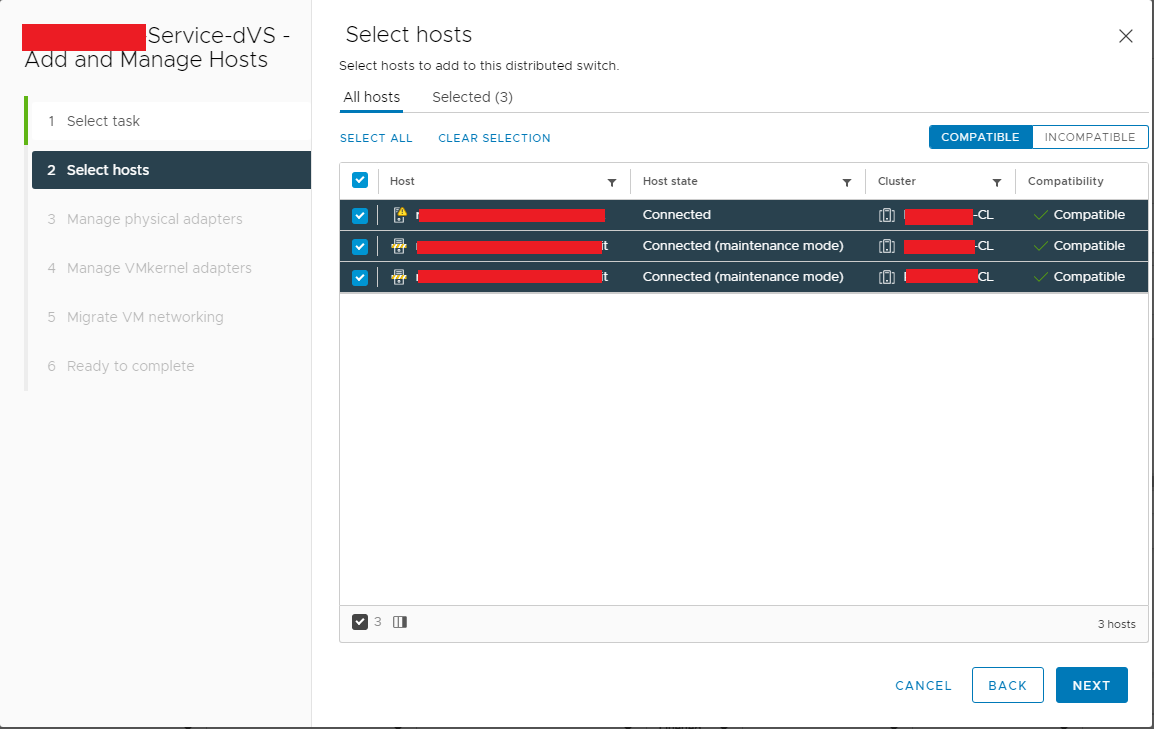

  • Selezionare gli hosts e cliccare su Next

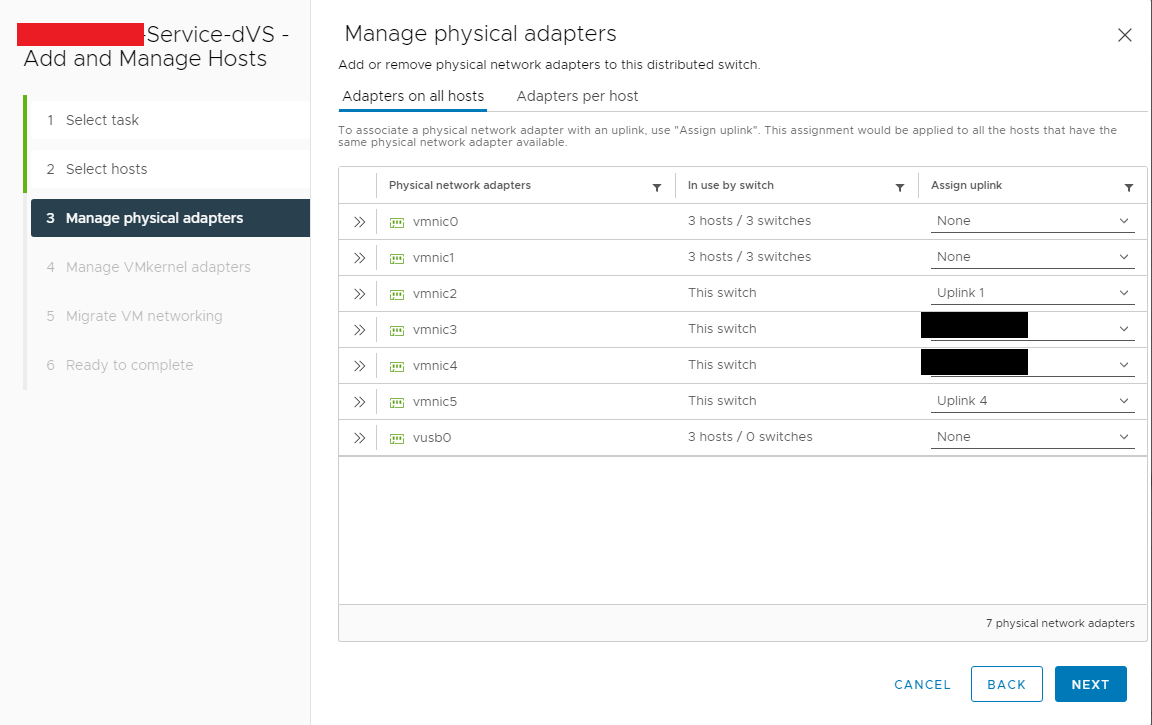

  • Assegnare le vmnic agli uplink e cliccare su Next (assegnarle in modo di dare ridondanza)

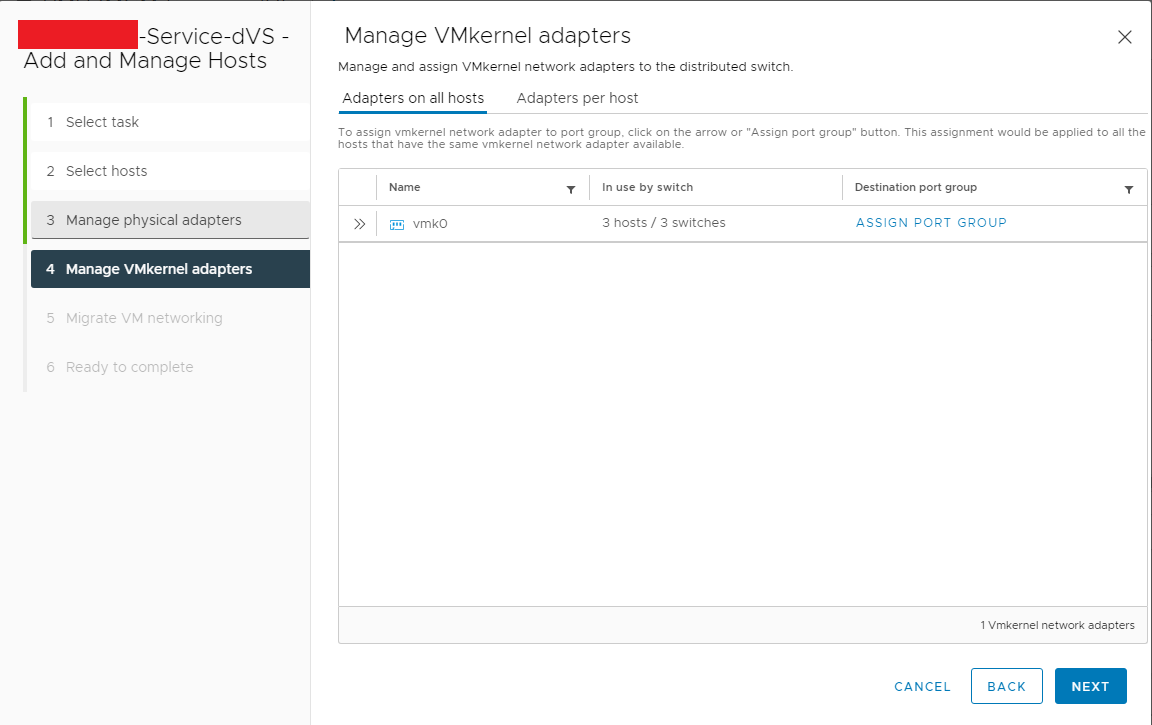

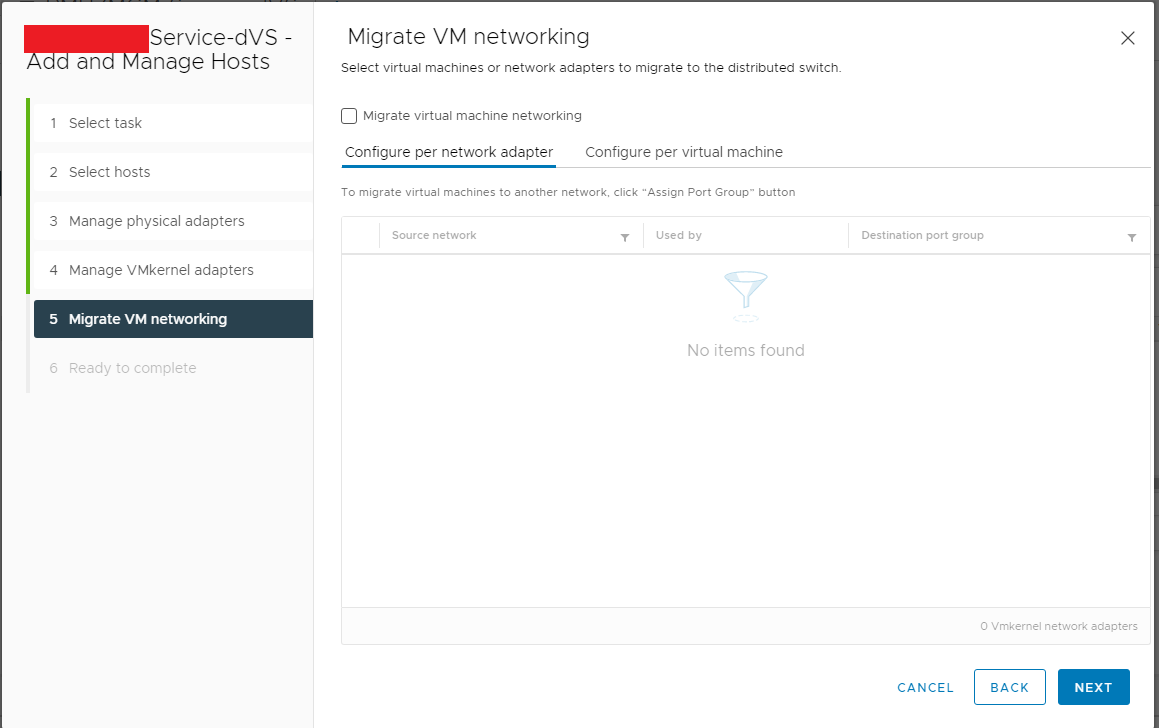

  • Lasciare il vmk0 (vmkernel di management) su Standard Virtual Switch e cliccare su Next

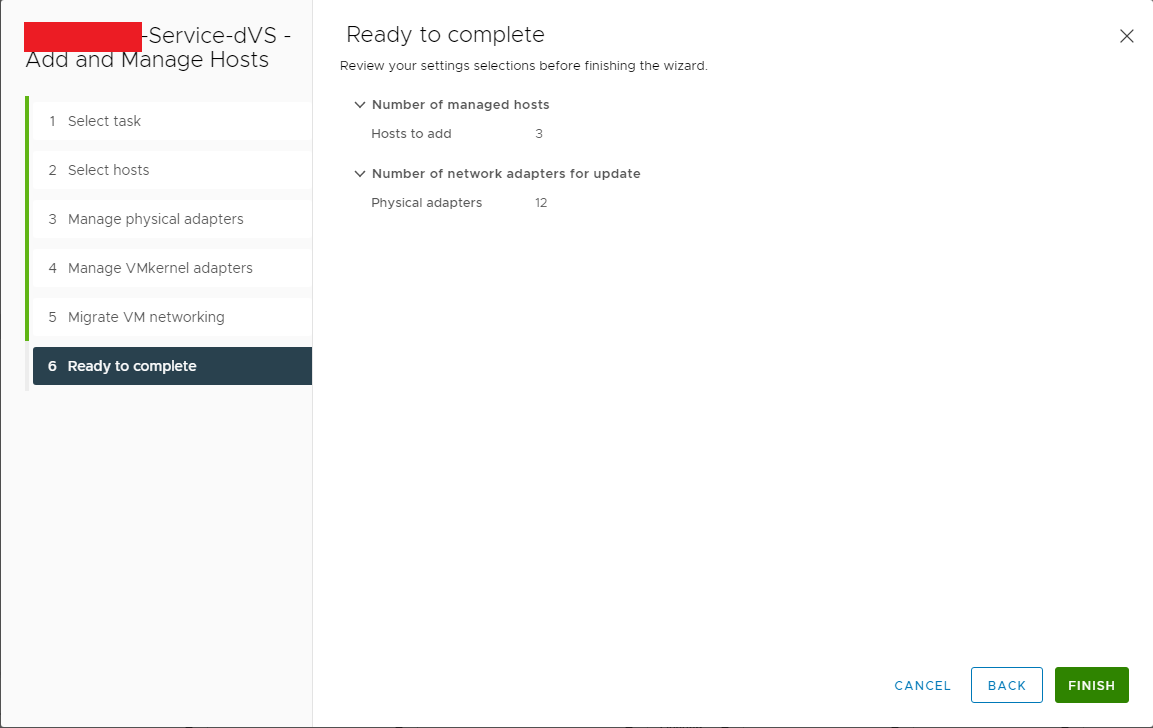

  • Cliccare su Next e poi su Finish

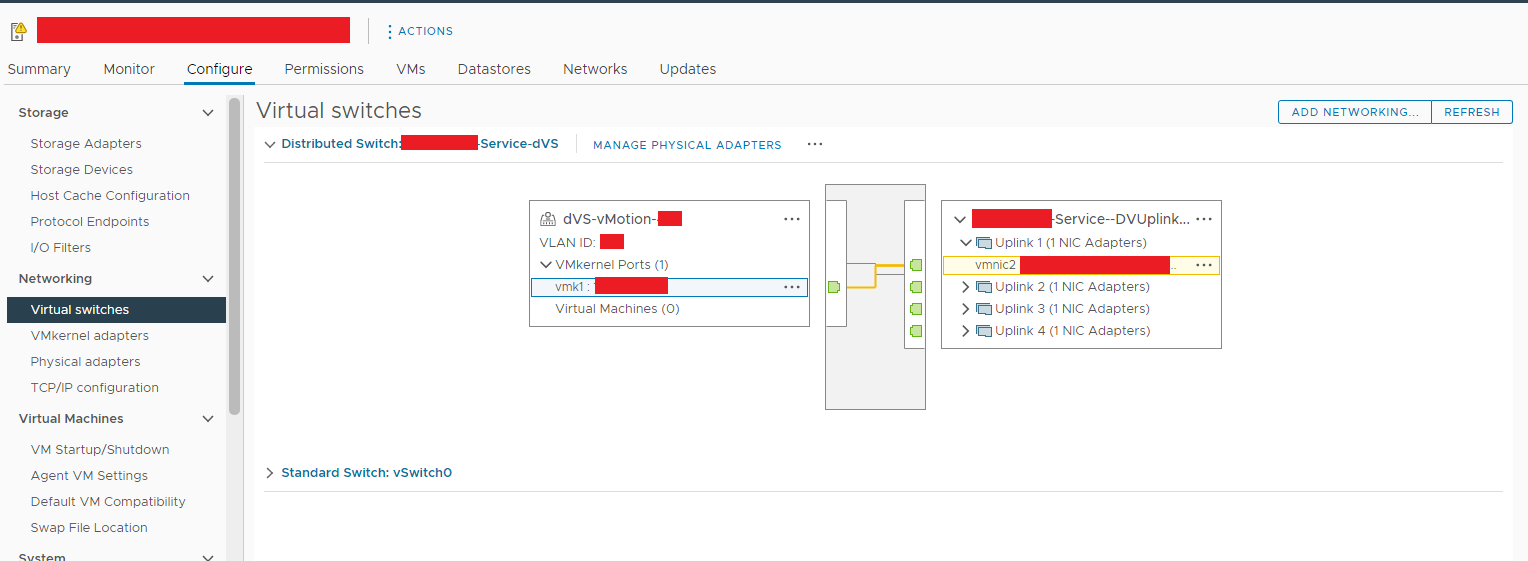

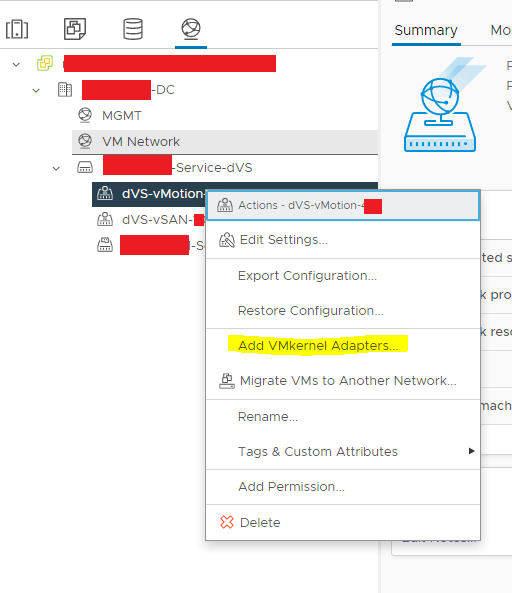

  • Aggiungiamo i vmkernel di vMotion e di vSan ai nostri 3 Nodi cliccando su Distributed Portgroup di vMotion con il tasto destro e selezionando Add VMkernel Adapter

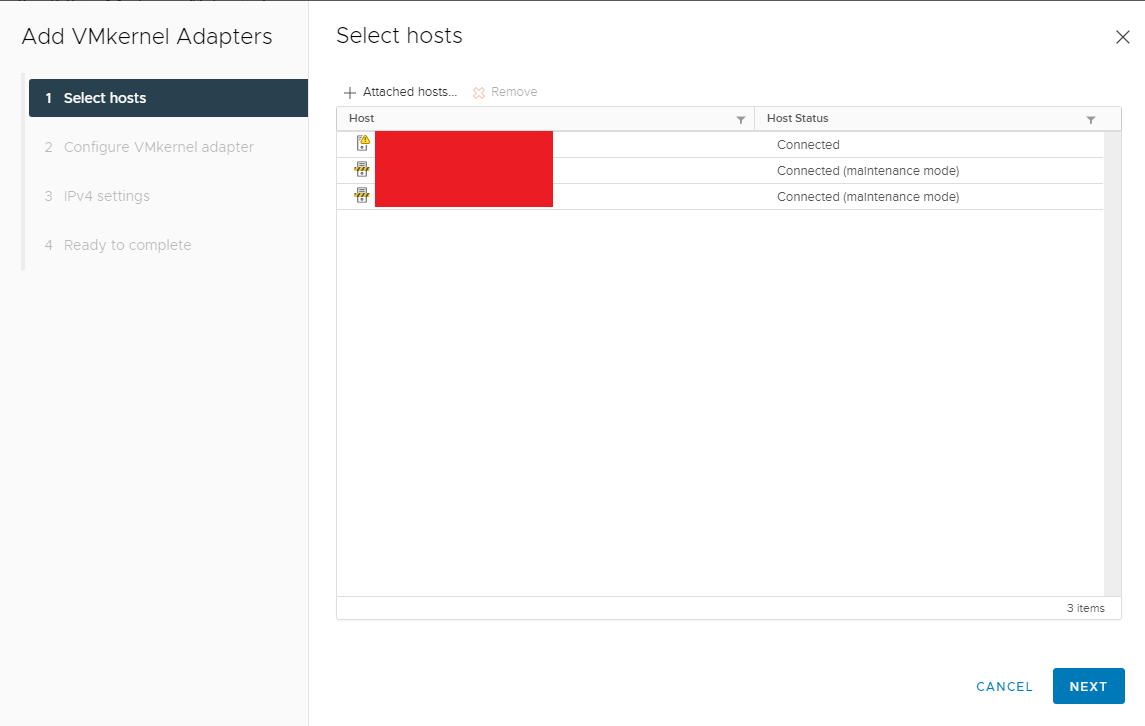

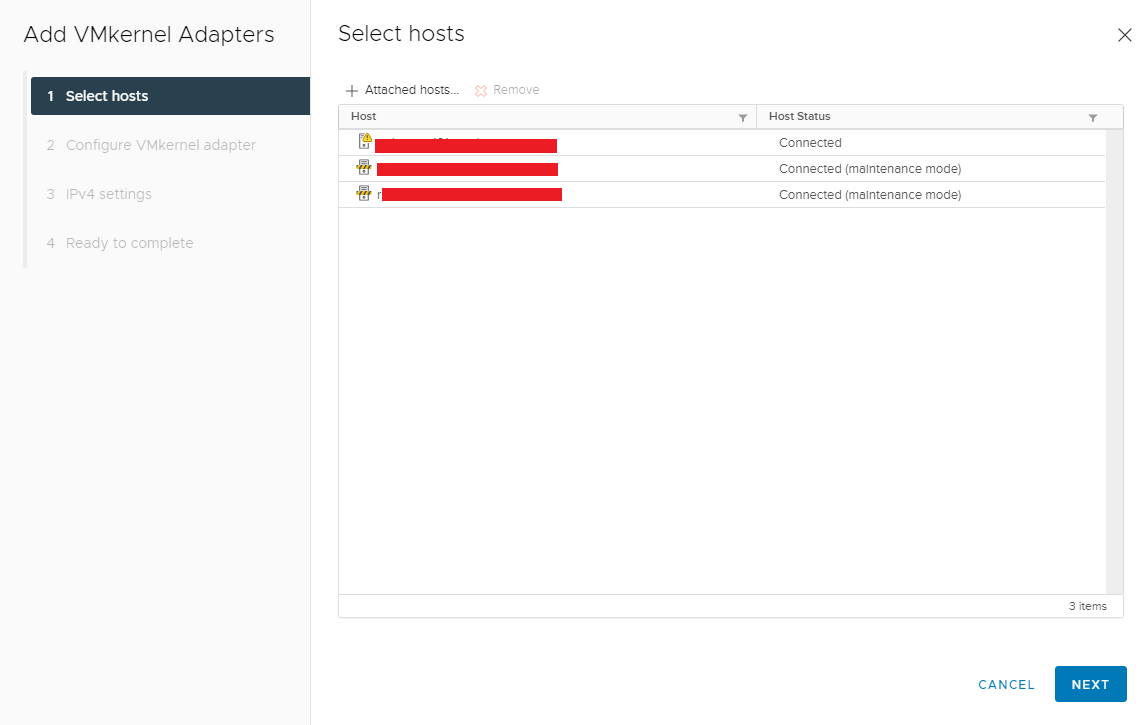

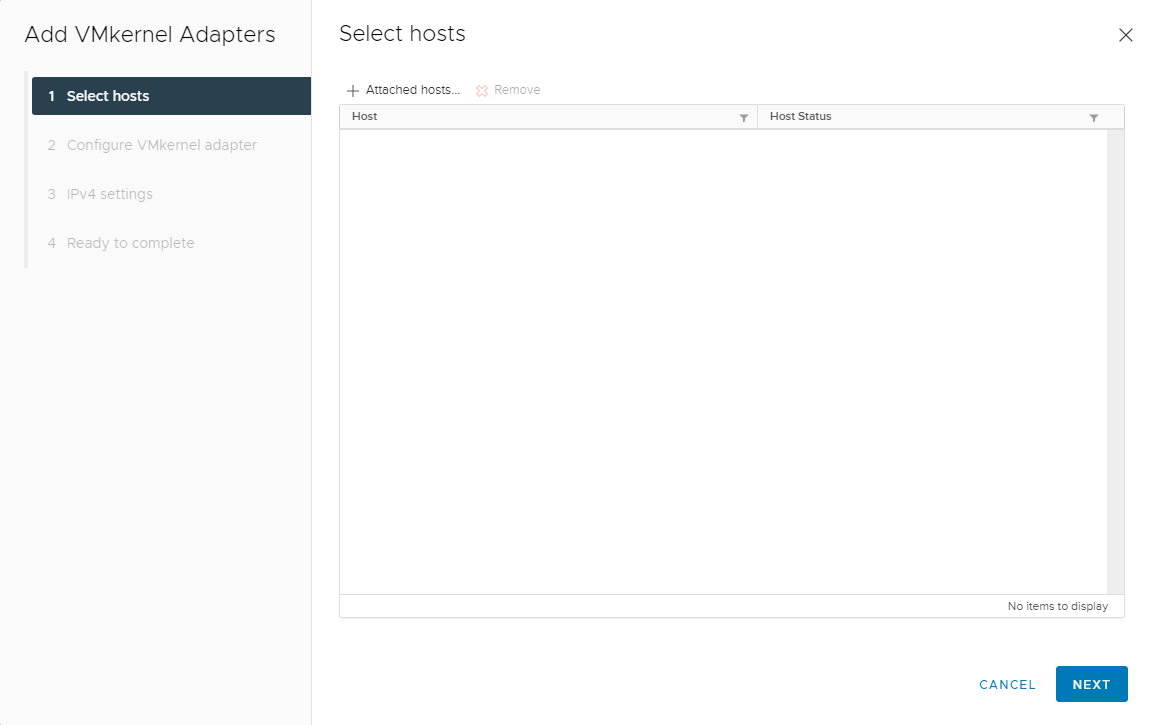

  • Aggiungere i 3 nodi

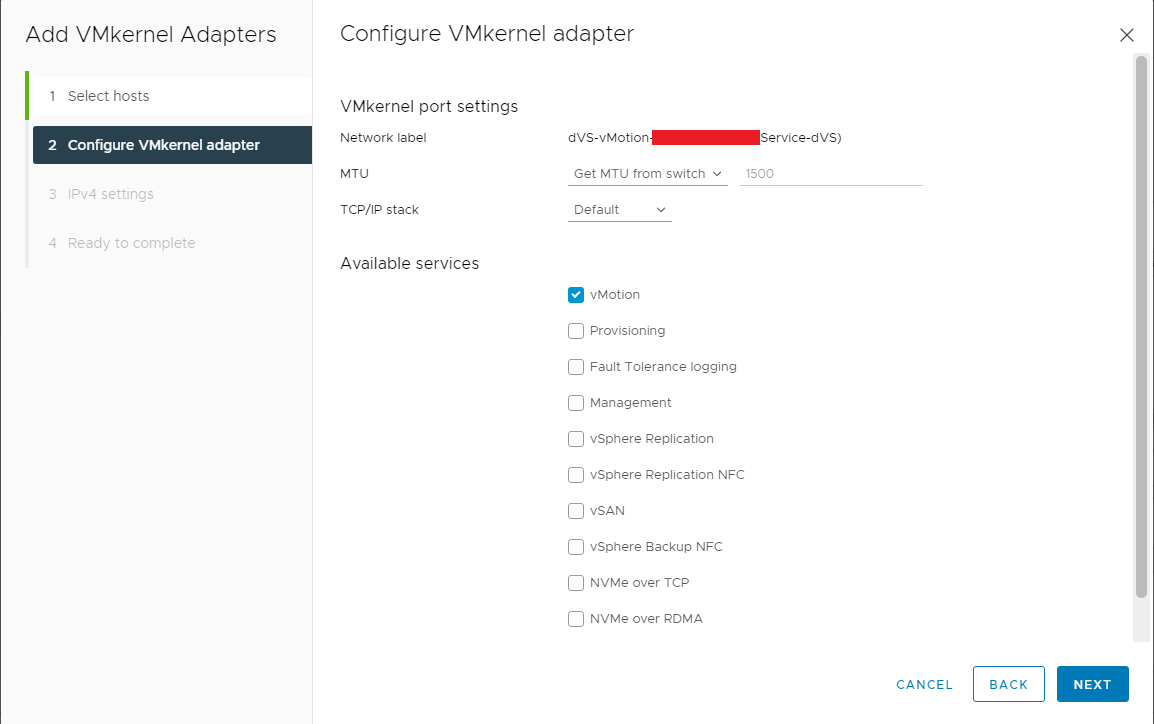

  • Selezionare il servizio di vMotion e cliccare su Next

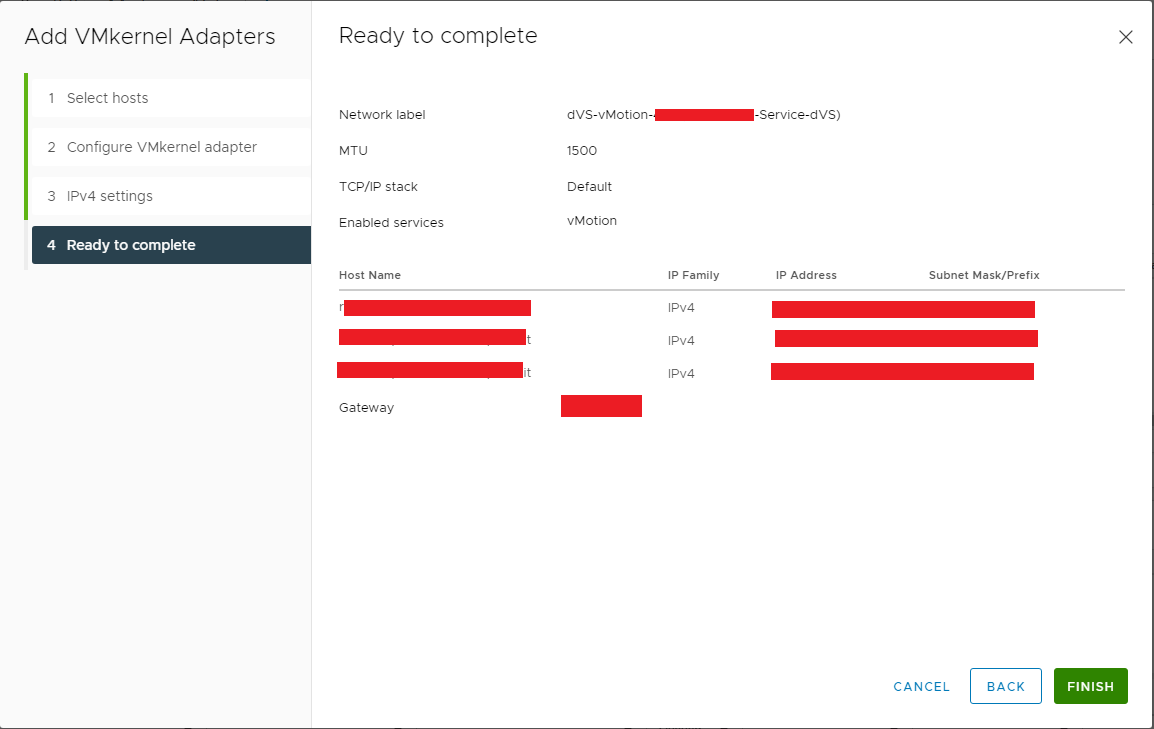

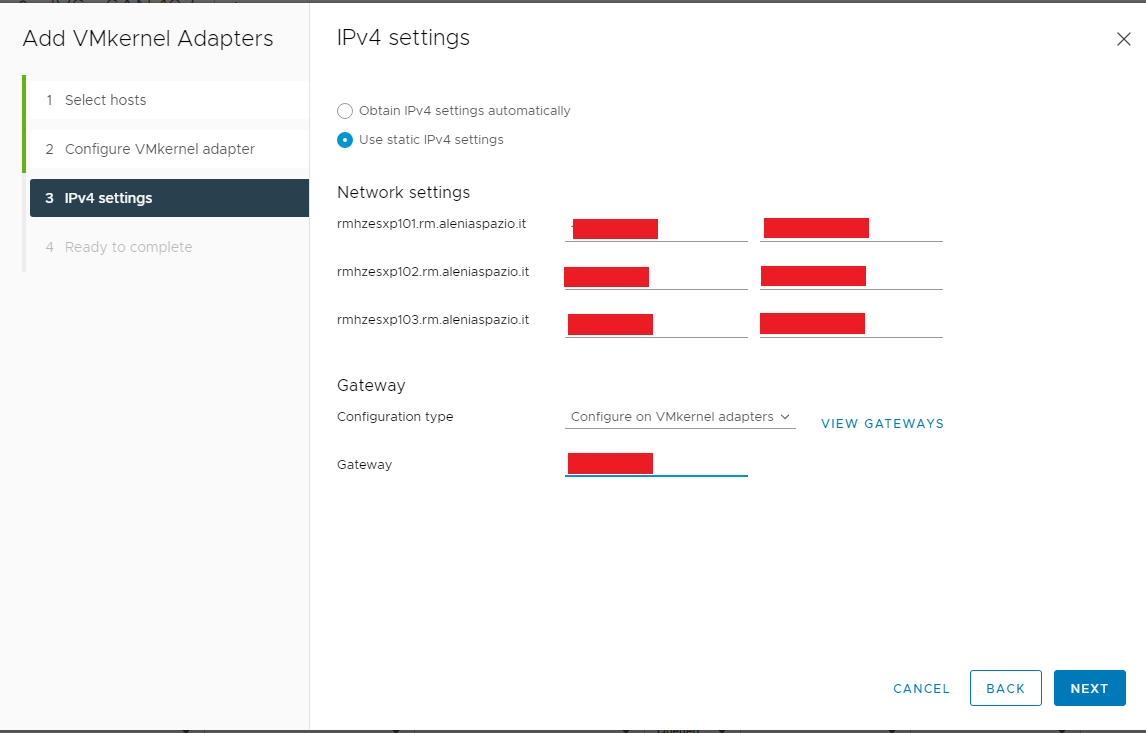

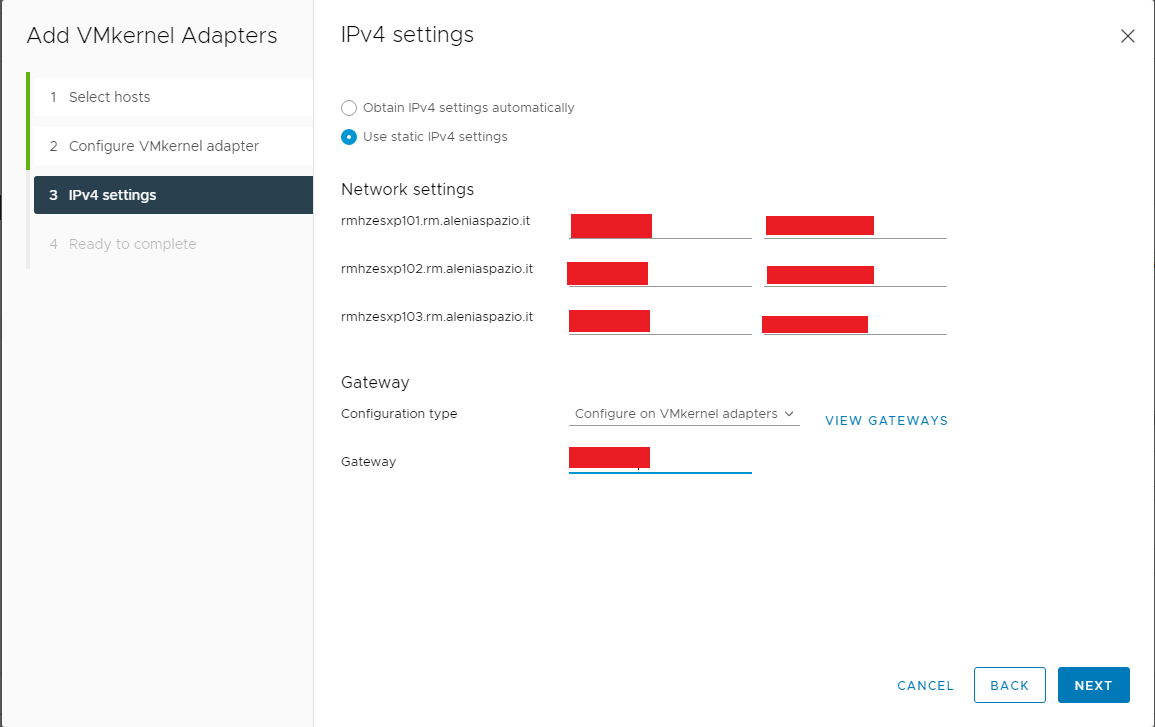

  • Impostare gli IP, la subnet e il gateway. Successivamente cliccare su Next e poi su Finish

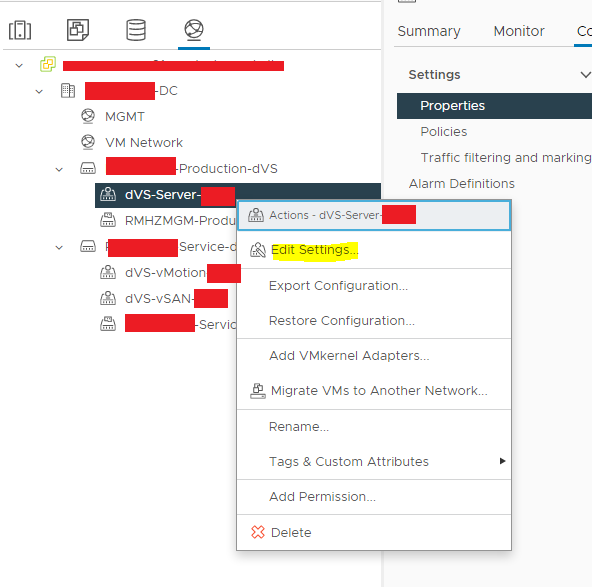

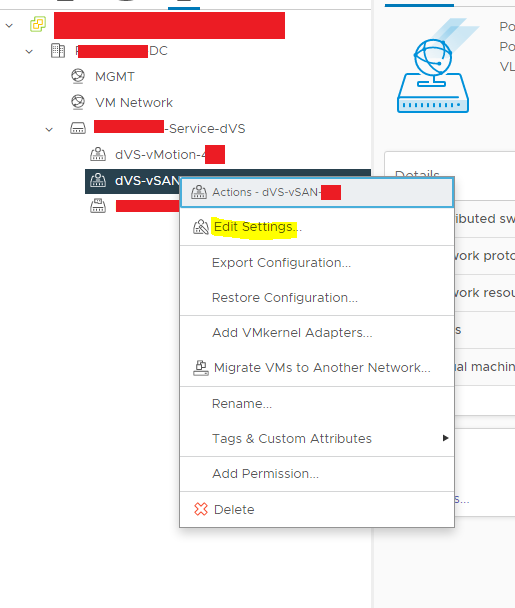

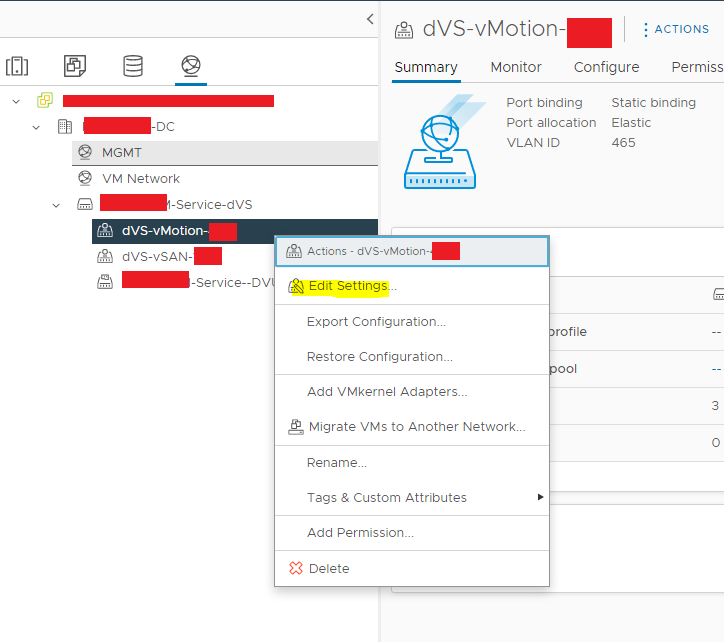

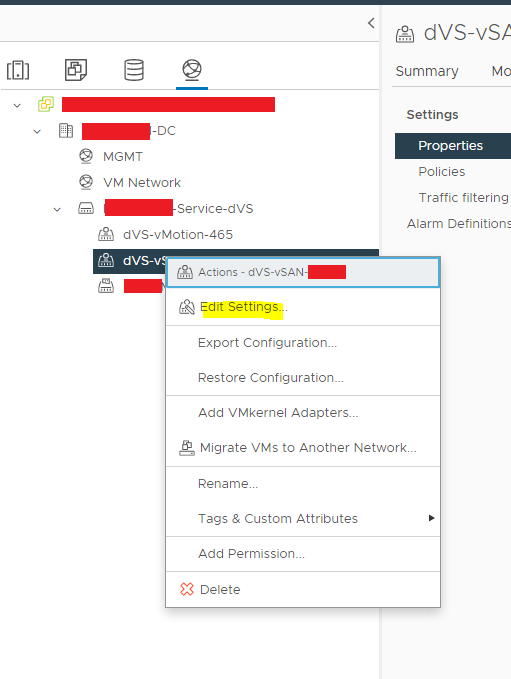

  • Cliccare con il tasto destro sul Portgroup di vMotion e selezionare Edit Settings

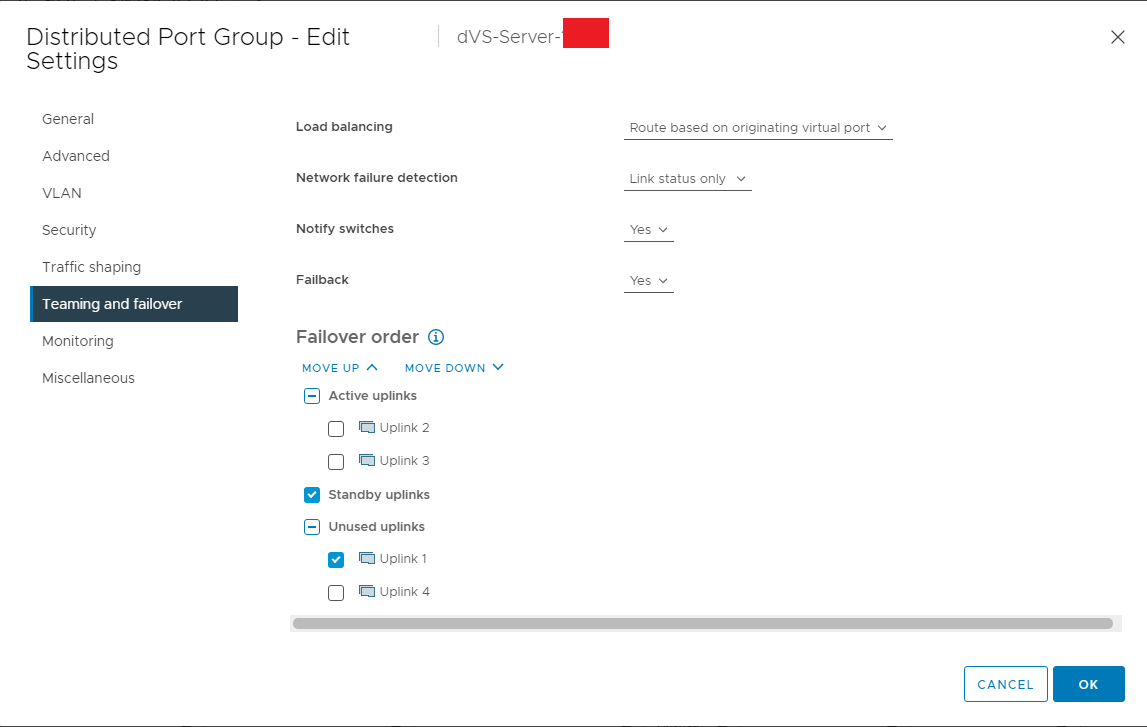

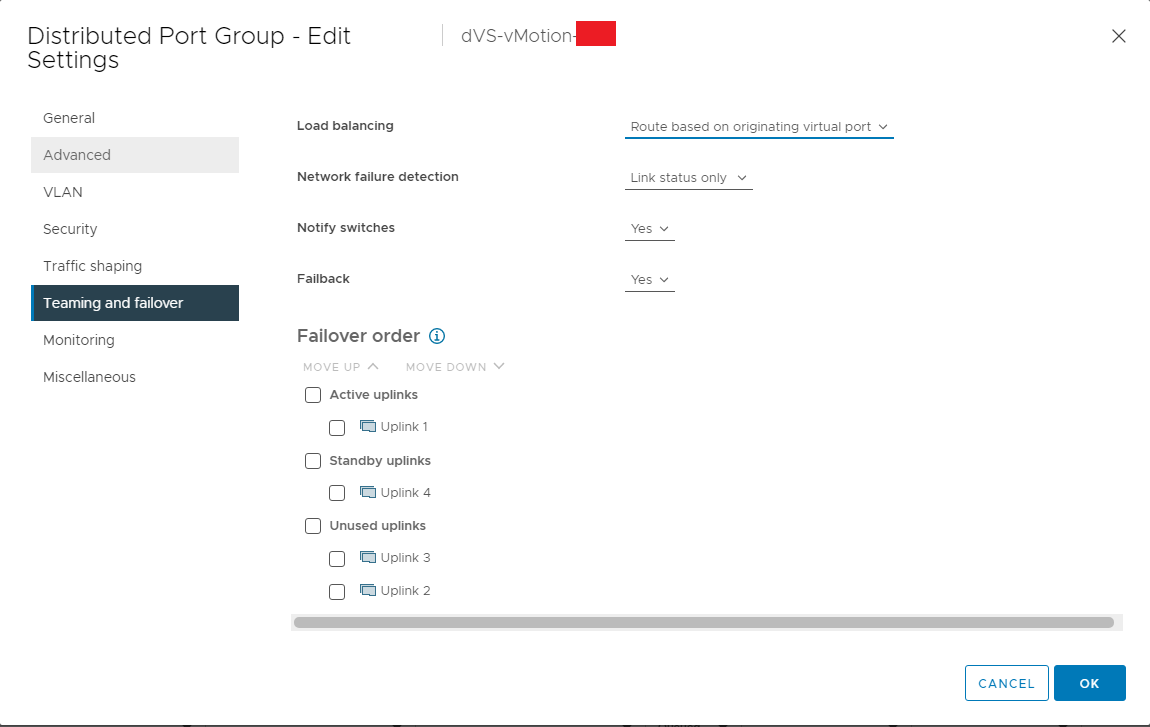

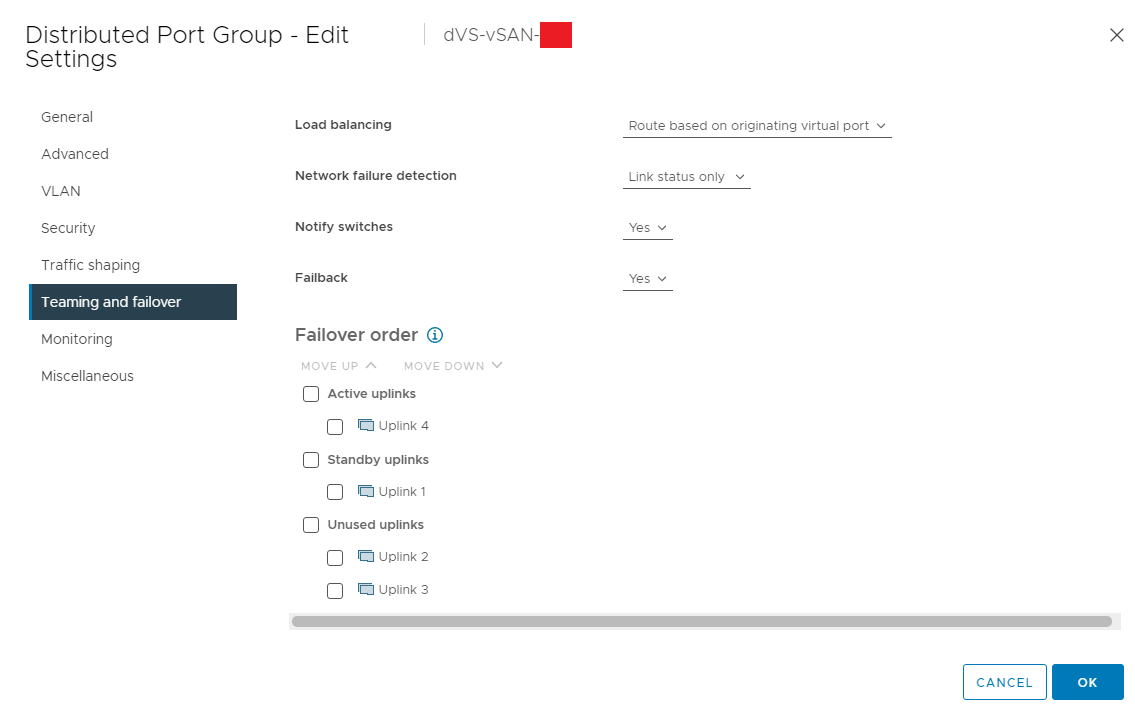

  • Impostare il Teaming and Failover (Uplink 1 –> Active Uplink 4 –>Standby). Per vSAN faremo il contrario.

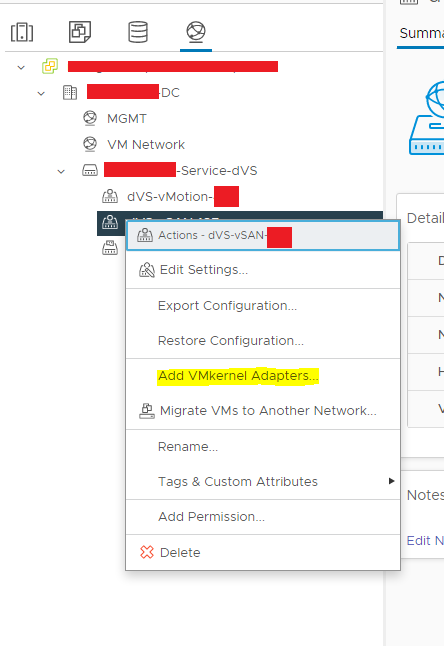

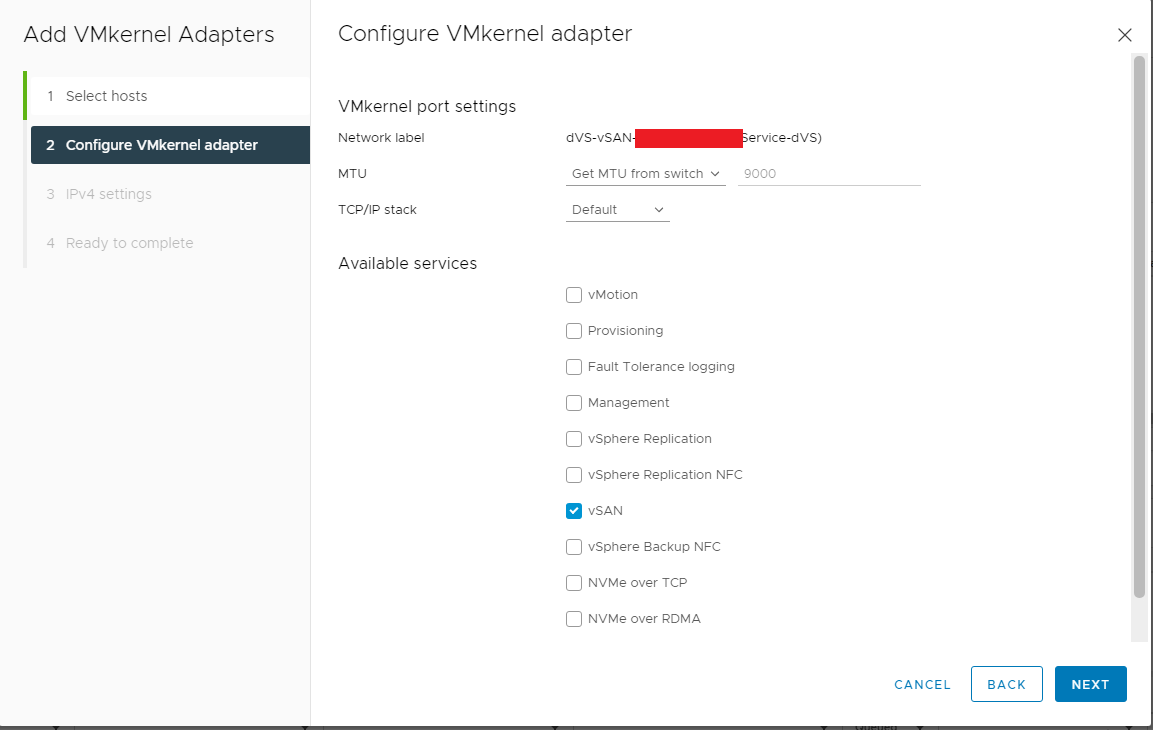

  • Ripetere la stessa cosa per il vmkernel adapter di vSan

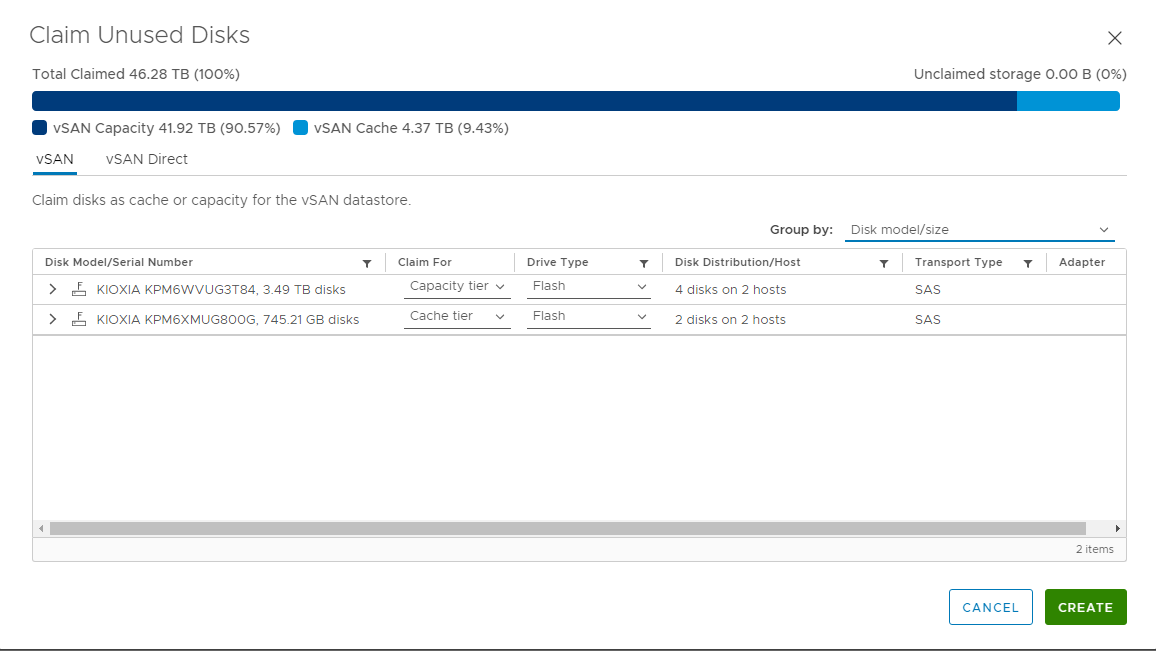

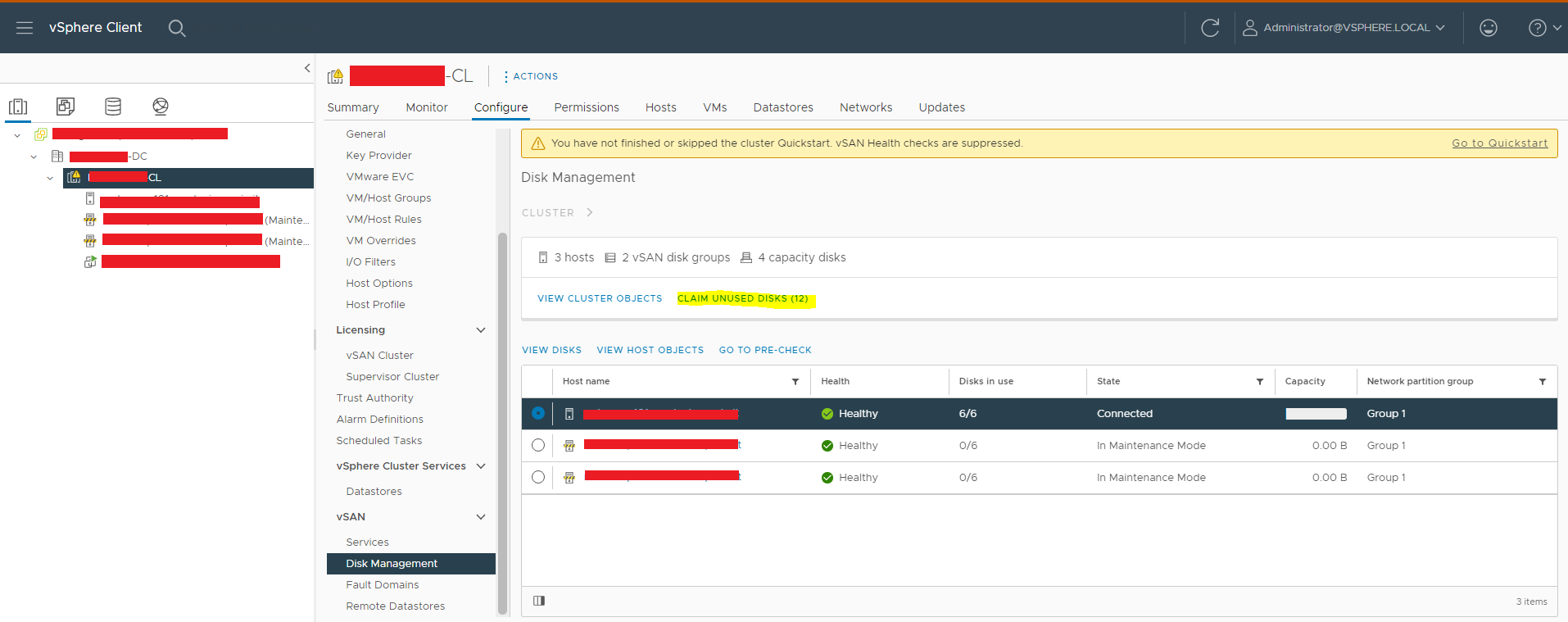

  • Andiamo a terminare ora la configurazione di vSAN andando a fare il claim dei dischi dei nuovi host appena aggiunti. Nel tab Host & Cluster –> selezionare il cluster –> Configure –> VSAN –> Disk Management –> Claim Unused Disks

  • Facendo attenzione, selezionare i dischi per la cache e la capacity e cliccare poi su Create

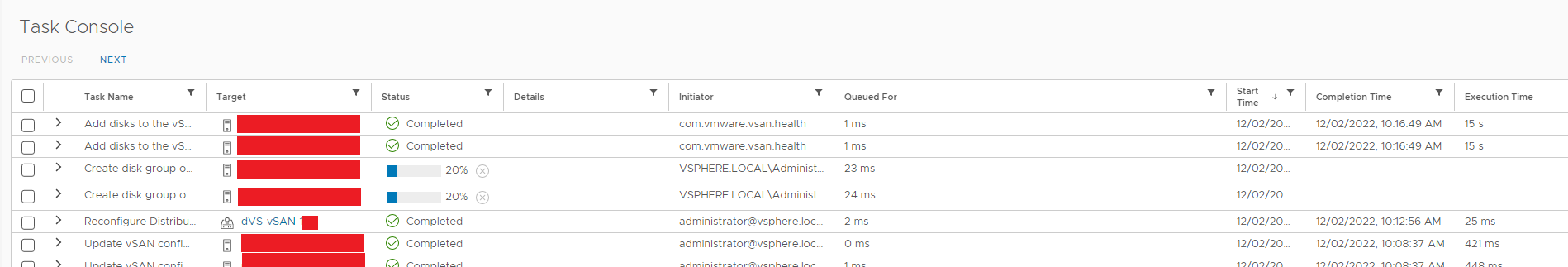

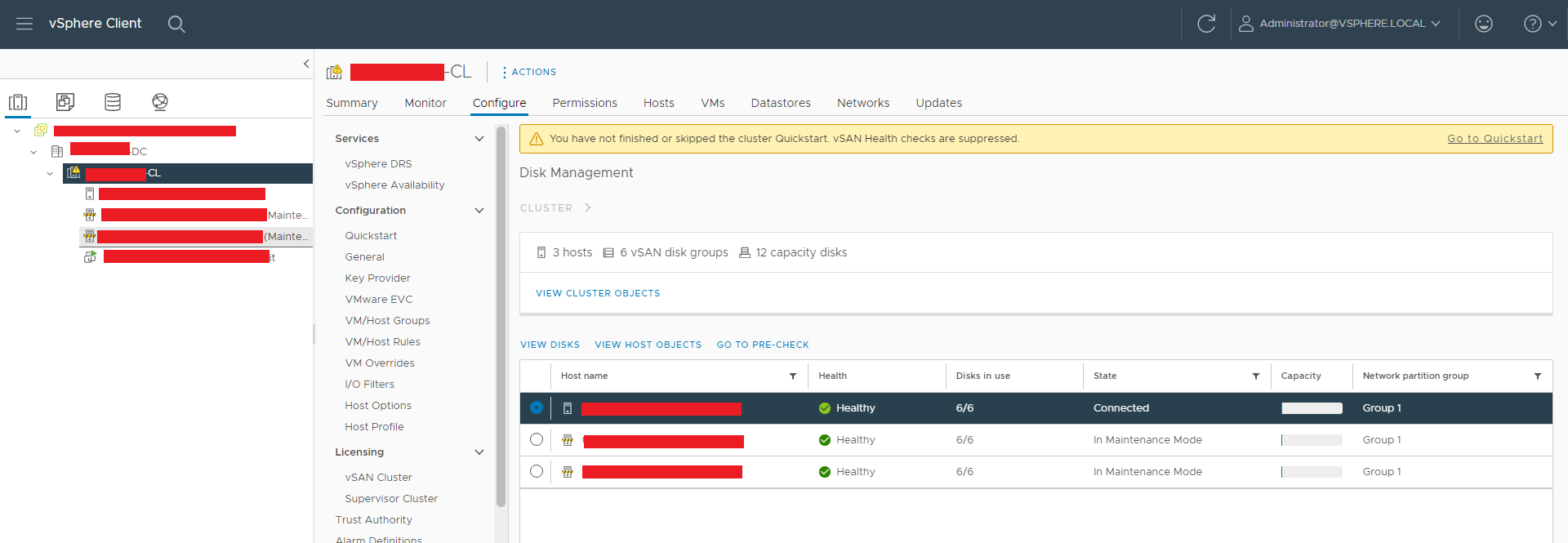

  • Al termine avremo tutti i dischi utilizzati e la vSan correttamente configurata

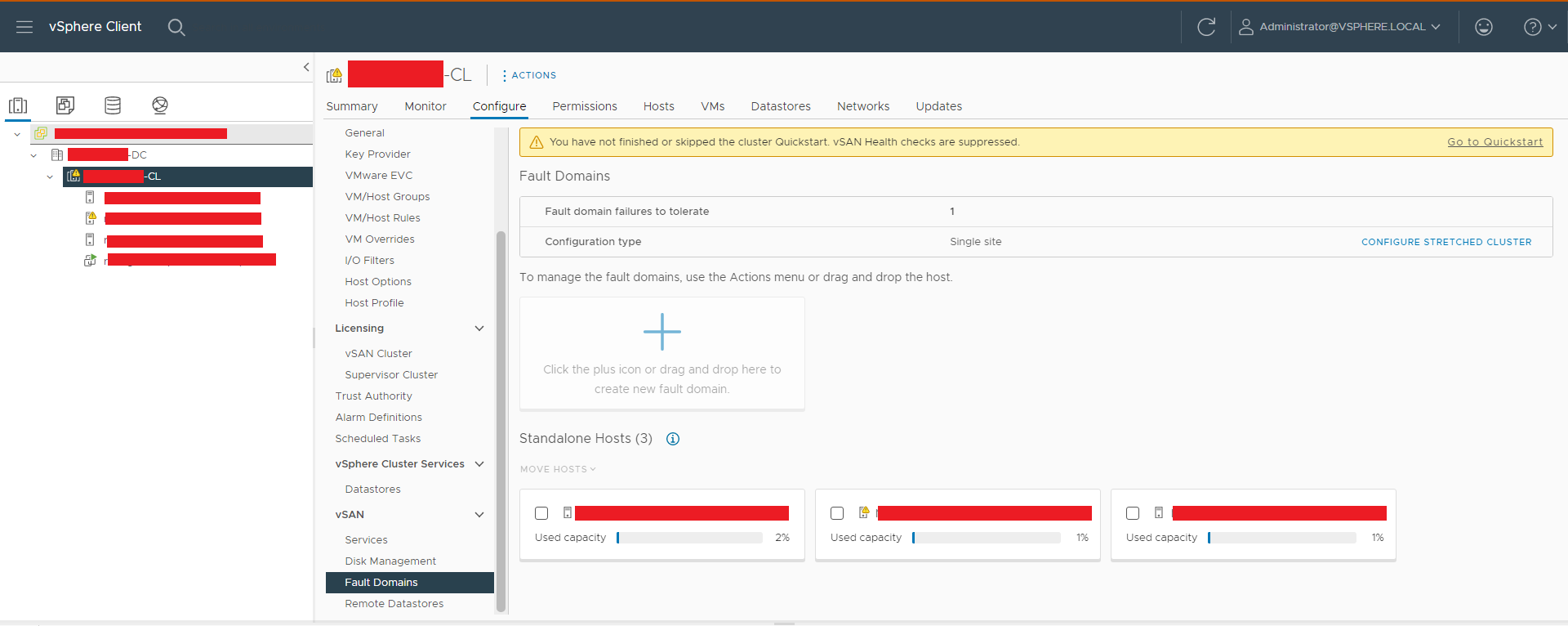

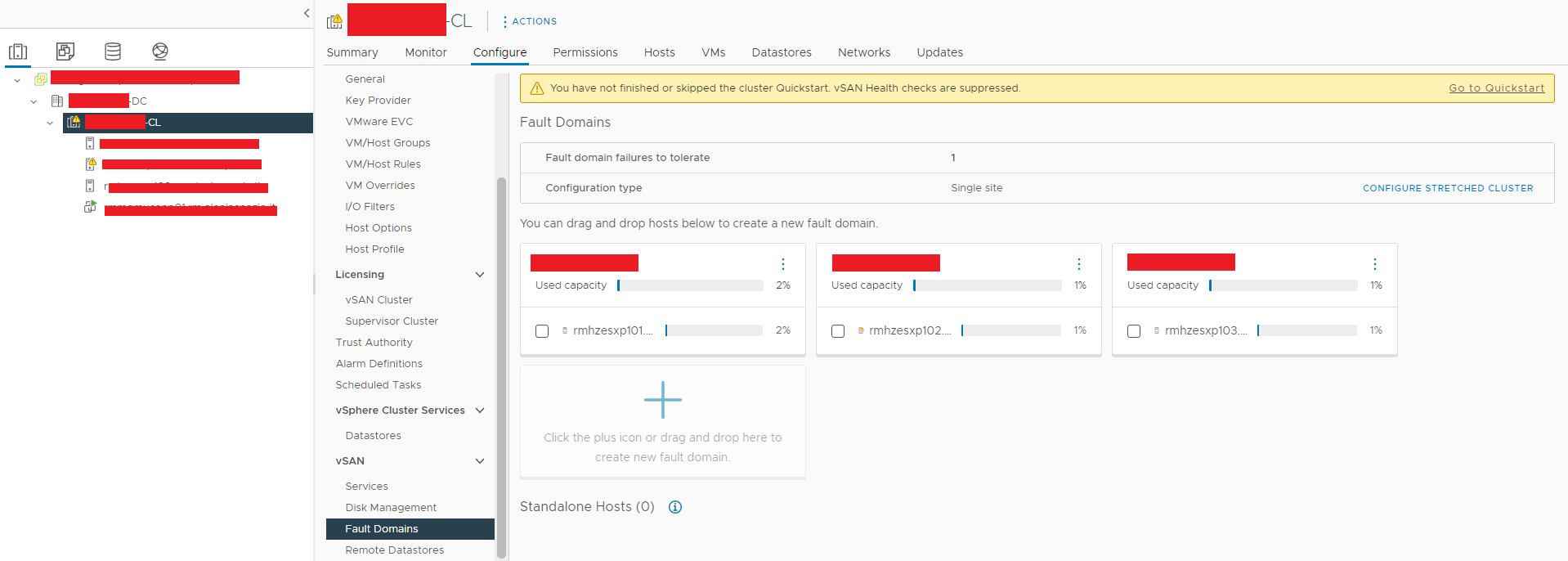

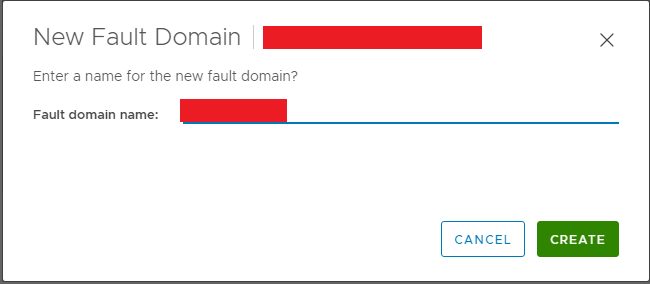

  • Configuriamo i Fault Domain facendo drag & drop dei nodi ed impostando il nome del fault domain

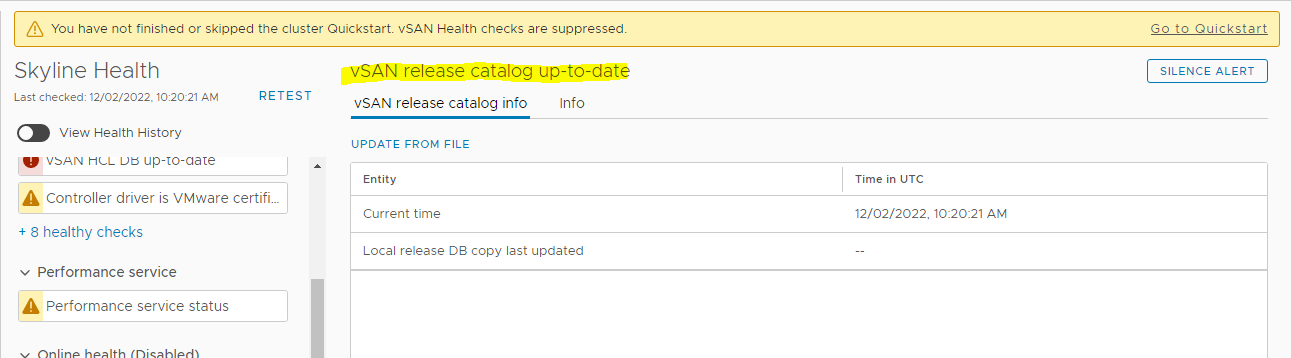

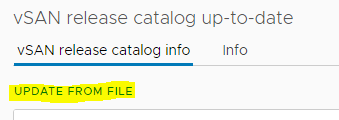

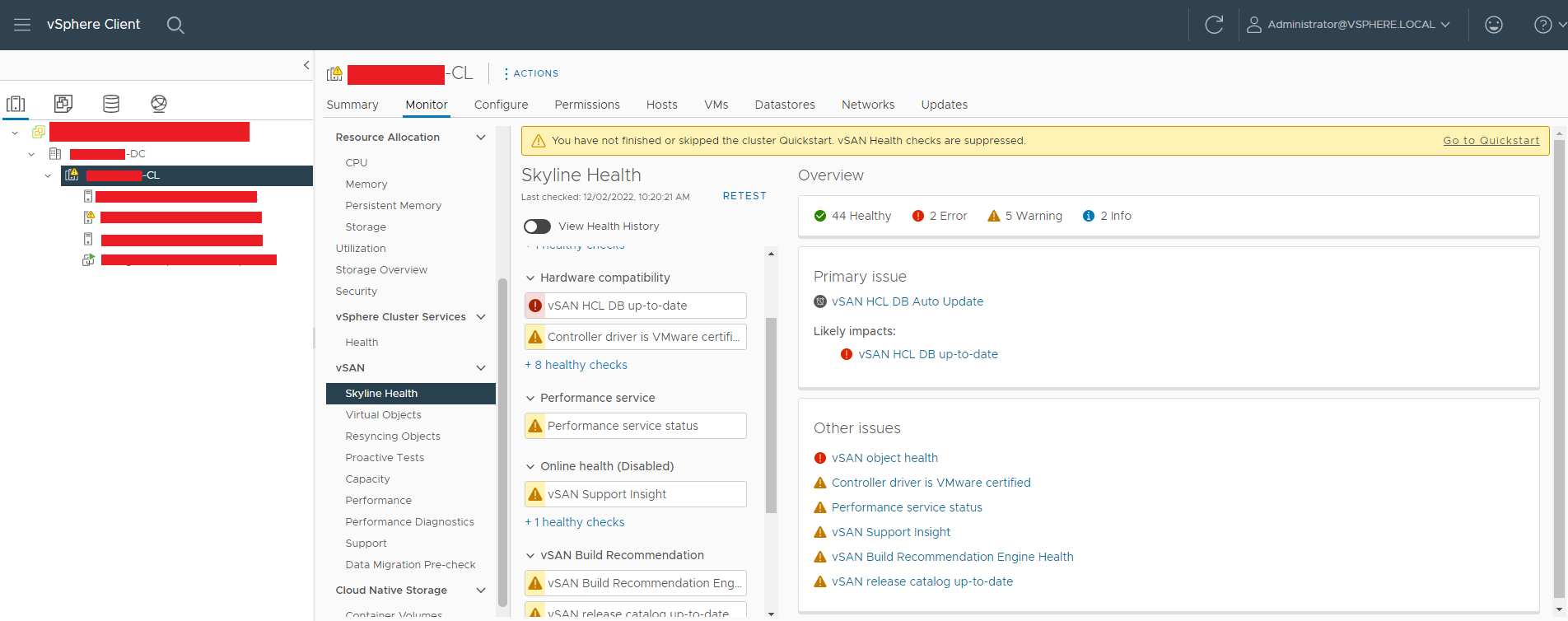

  • Andiamo a verificare e a correggere gli alert presenti su Cluster –> Monitor –> VSAN –> Skyline Health (Principalmente sono gli aggiornamenti dei cataloghi)

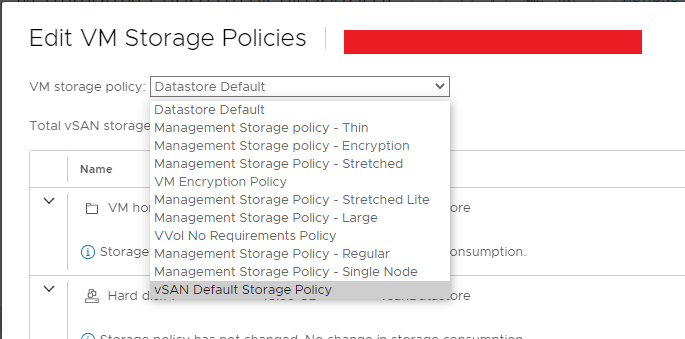

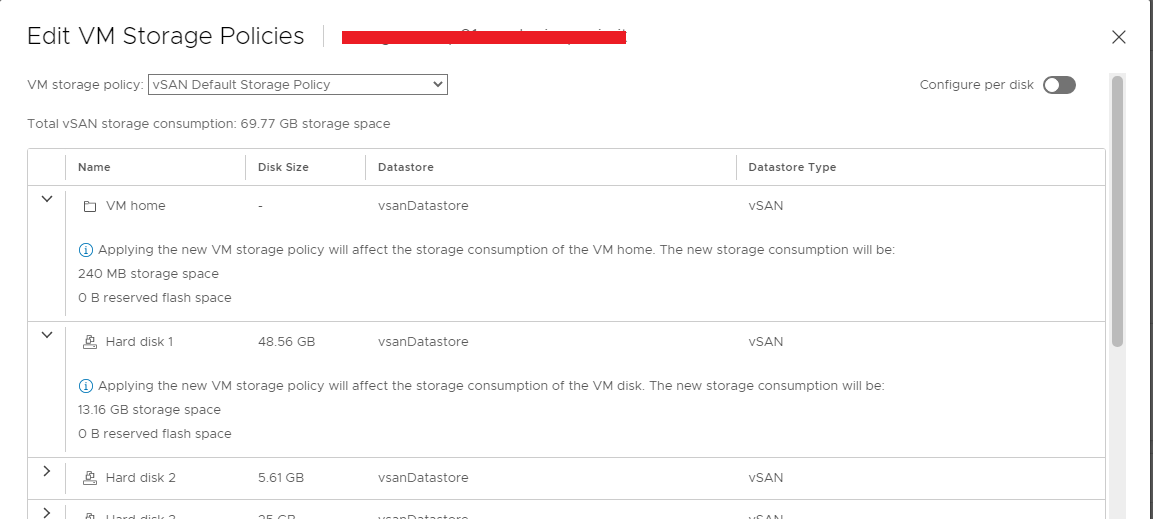

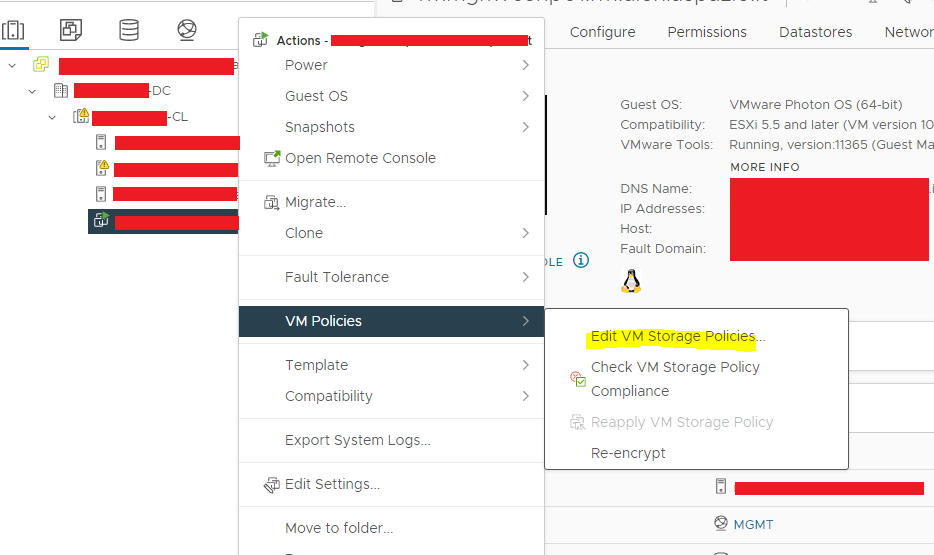

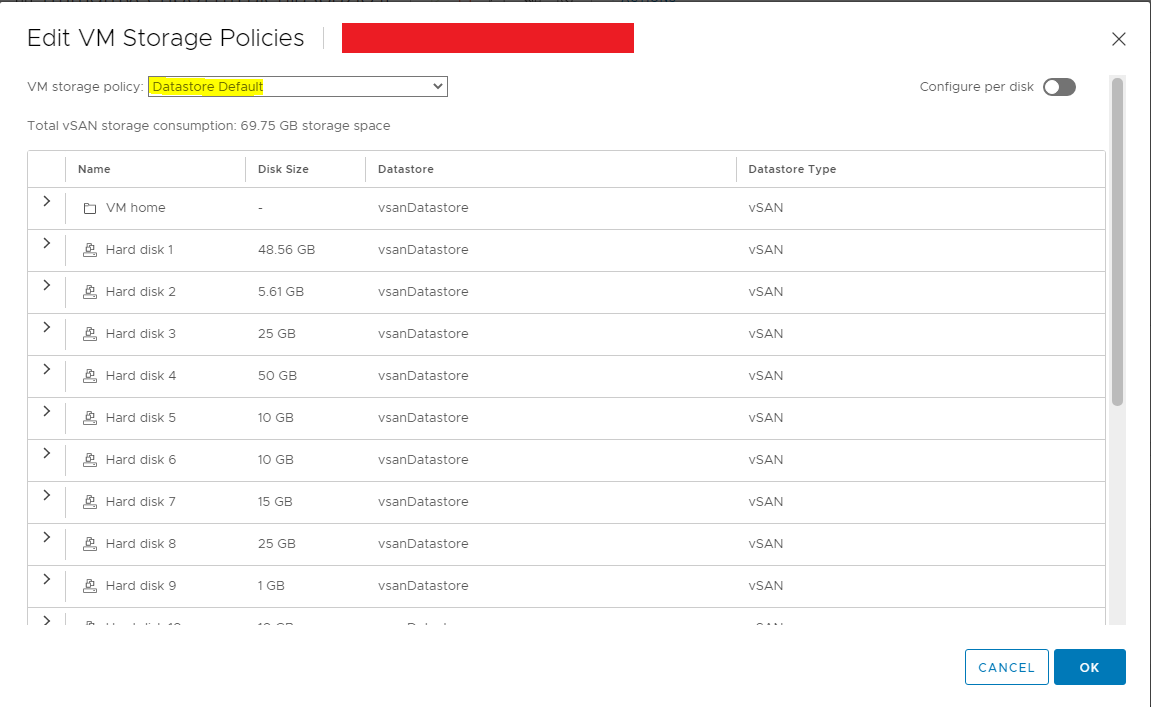

  • Andiamo ora a modificare le storage policy del vCenter Server in quanto è rimasto con datastore “provvisorio”.  Clicchiamo con il tasto destro sulla VM vCenter –> VM Policies –> Edit VM Storage Policies

  • Passare dalla policy Datastore Default a vSan Default Storage Policy (per tutti i dischi della VM) e cliccare OK

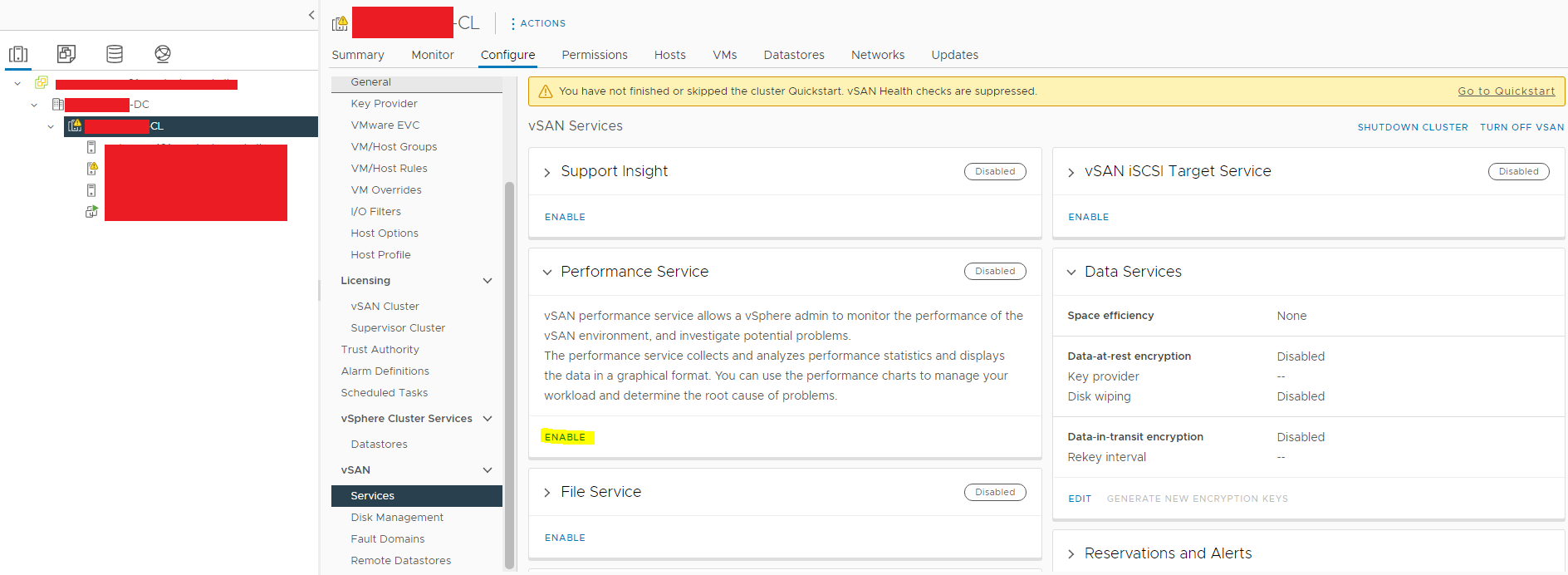

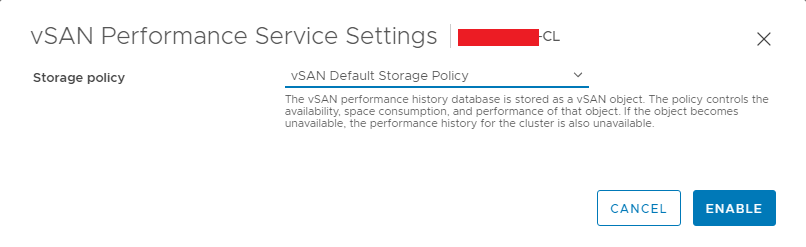

  • Abilitare vSan Performance Settings sulla vSan Default Storage Policy

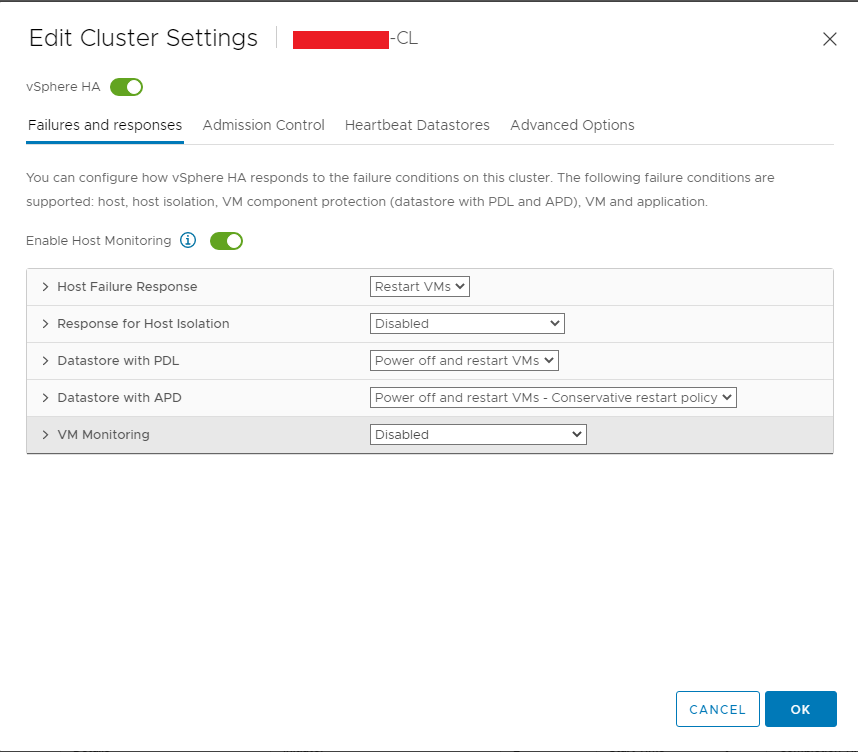

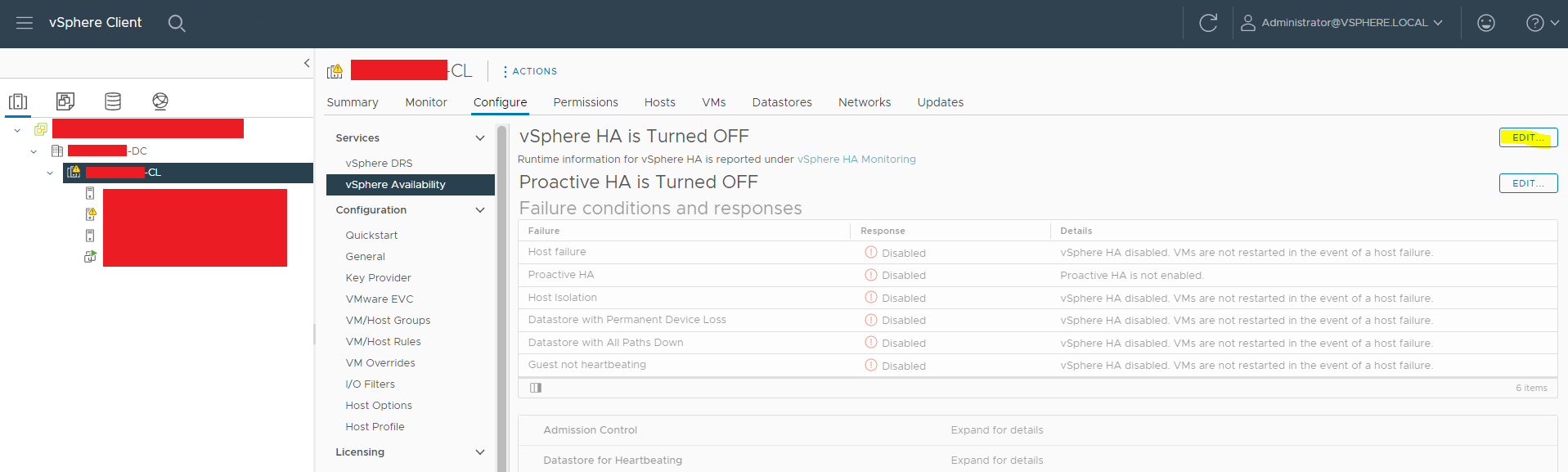

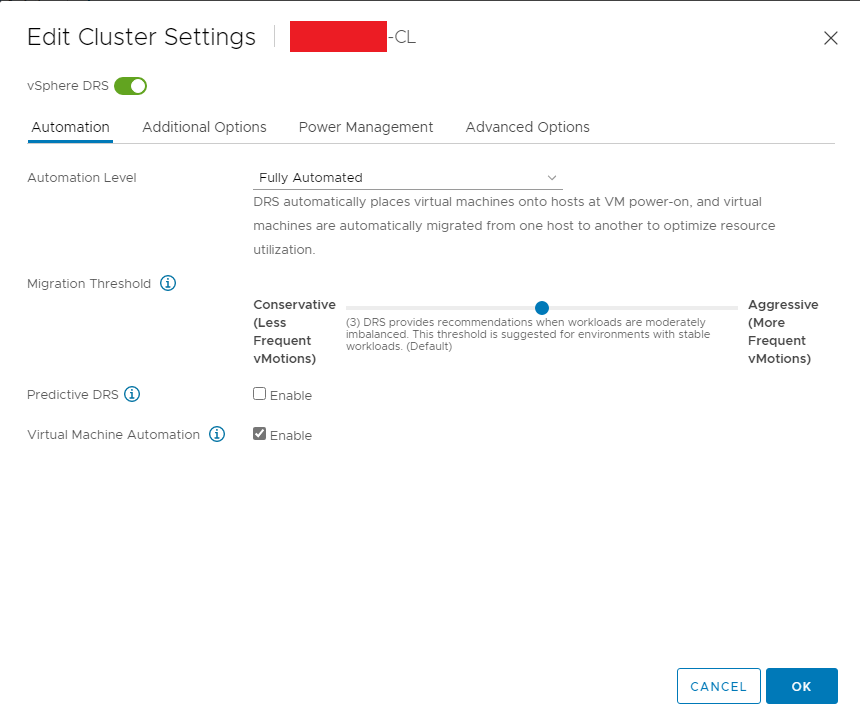

  • Abilitare DRS e HA

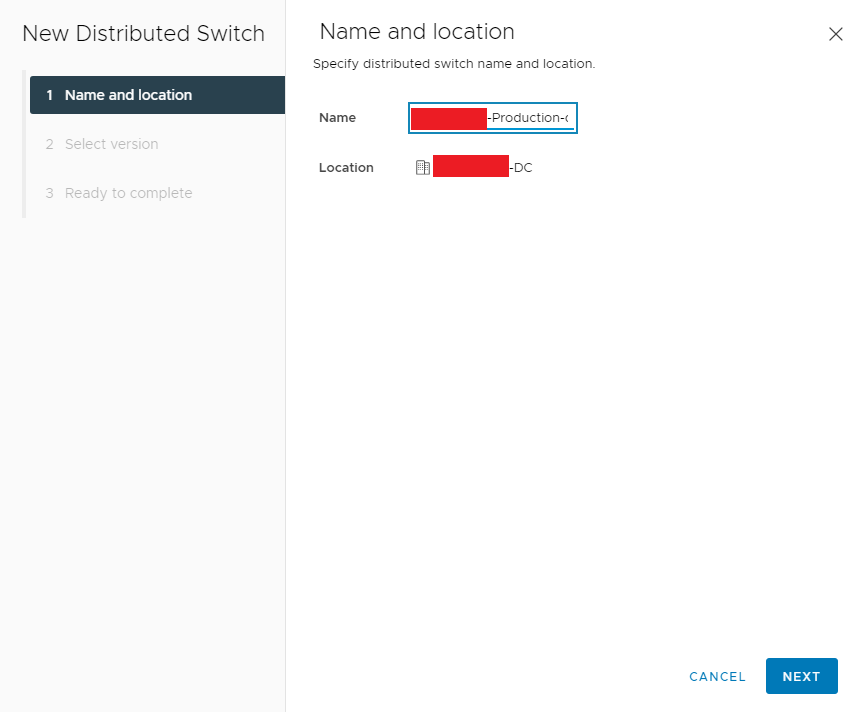

  • Creare il nuovo Distributed Virtual Switch per la parte di Erogazione ed aggiungerci i nodi. Ovviamente assegnare le rimanenti vmnic agli uplink 2 e 3





Configurazione terminata





Enjoy 🙂
